NBB15-30GM50-Z0-Y70183708

NBB15-30GM50-Z0-Y70183708 电感式传感器

订货号: 70183708
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	双线式
额定工作距离	15 mm
安装	齐平
输出极性	DC
衰减系数 rAl	0,5
衰减系数 rCu	0,45
衰减系数 r304	0,75
输出类型	2 线
工作电压	20 ... 30 V DC
开关频率	30 Hz
迟滞	3 ... 15 % 类型 5 %
反极性保护	允许反接
短路保护	是
电压降	≤ 8 V
额定工作电流	4 ... 200 mA DC
最低工作电流	4 mA
断态电流	≤ 0,8 mA
工作电压指示灯	绿色 LED
开关状态指示灯	黄色 LED
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	cURus 认证负载类型：一般用途电路：2 类电源电源/开关电压： 30 V DC 输出开关电流: 200 mA 有关更多 UL 相关信息，请参见“其他信息”章节
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	带插头的固定缆线
外壳材料	黄铜，镀镍
感应面	PBT
防护等级	IP67

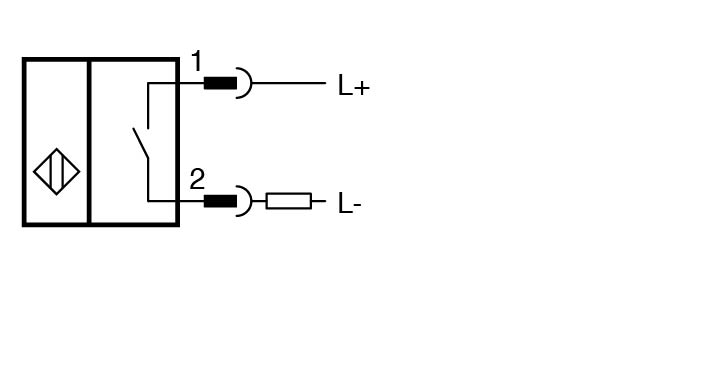

连接器	连接器
针脚数2连接组件Deutsch 连接器 DT04-2P-CE04 Deutsch 触点 1060-16-0644 Deutsch 楔形接头 W2P Deutsch 固定夹 1027-003-1200 Copat 保护套：1/20392/87EY	针脚数2连接组件Deutsch 连接器 DT04-2P-CE04 Deutsch 触点 1060-16-0644 Deutsch 楔形接头 W2P Deutsch 固定夹 1027-003-1200 Copat 保护套：1/20392/87EY
电缆	电缆
电缆直径4,3 mm ± 0,1 mm弯曲半径> 15 x 缆线直径材料PUR颜色黑色芯数2线芯横截面积0,5 mm2长度L0,4 m缆线保护Panduit 挠性导线管 SE25P-MR8	电缆直径4,3 mm ± 0,1 mm弯曲半径> 15 x 缆线直径材料PUR颜色黑色芯数2线芯横截面积0,5 mm2长度L0,4 m缆线保护Panduit 挠性导线管 SE25P-MR8

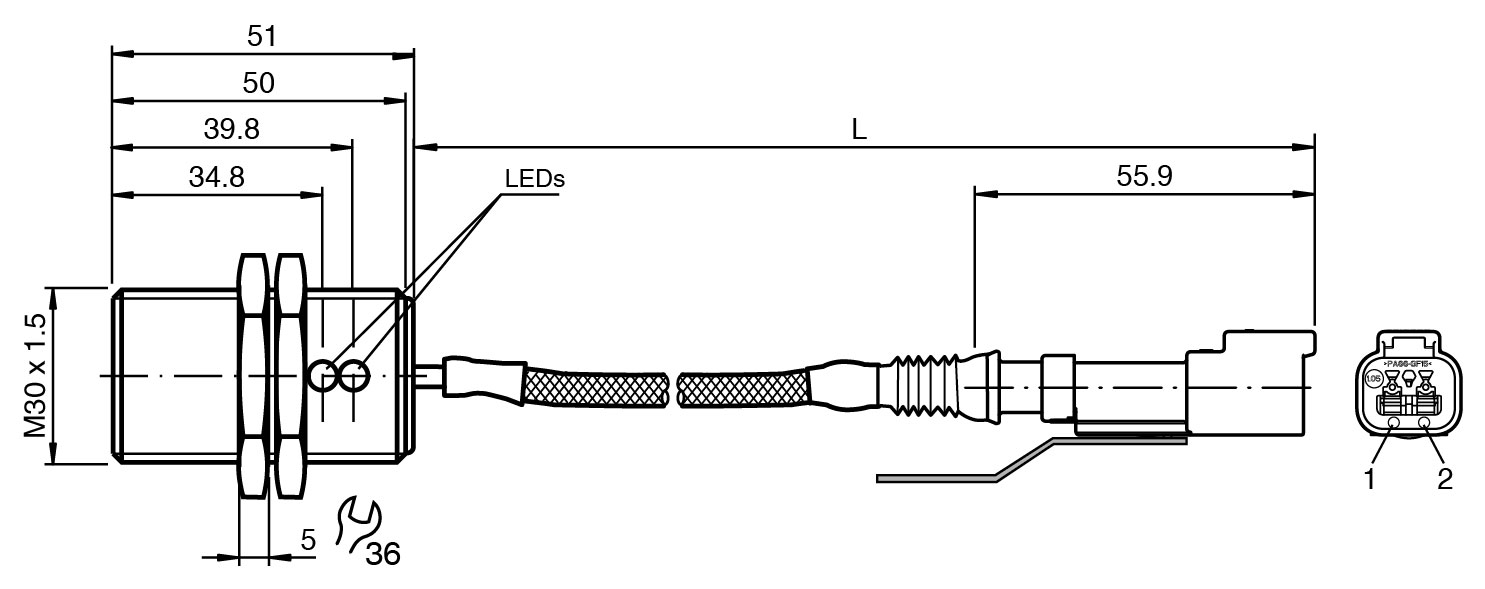

尺寸	尺寸
长度50 mm直径30 mm	长度50 mm直径30 mm
针脚数	2
连接组件	Deutsch 连接器 DT04-2P-CE04 Deutsch 触点 1060-16-0644 Deutsch 楔形接头 W2P Deutsch 固定夹 1027-003-1200 Copat 保护套：1/20392/87EY
电缆直径	4,3 mm ± 0,1 mm
弯曲半径	> 15 x 缆线直径
材料	PUR
颜色	黑色
芯数	2
线芯横截面积	0,5 mm2
长度	0,4 m
缆线保护	Panduit 挠性导线管 SE25P-MR8
长度	50 mm
直径	30 mm
