NBB15-F148P10-E0-M

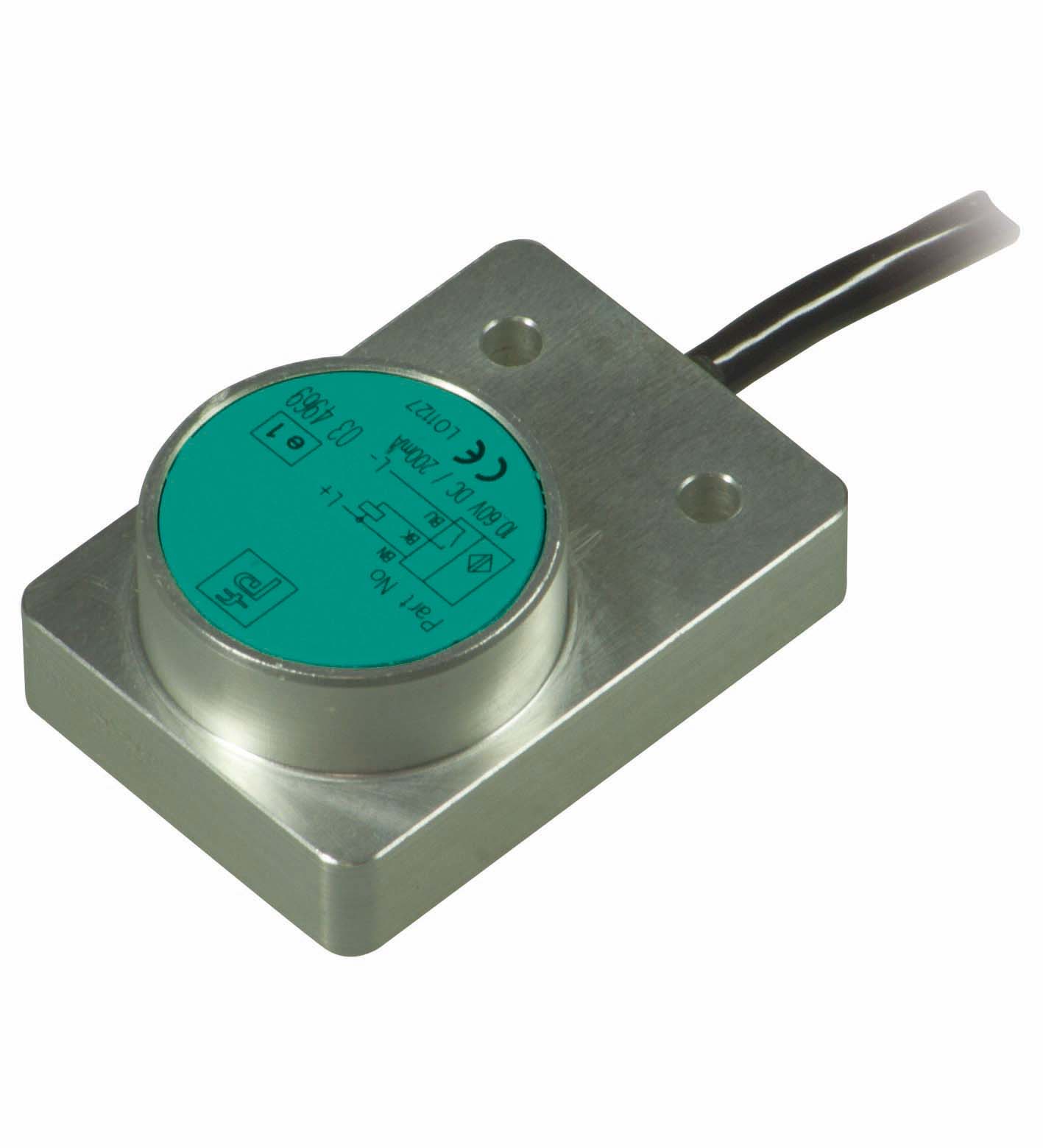

NBB15-F148P10-E0-M 电感式传感器

电感式传感器

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	NPN
额定工作距离	15 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 12,15 mm
衰减系数 rAl	0,45
衰减系数 rCu	0,45
衰减系数 r304	0,8
衰减系数 rBrass	0,55

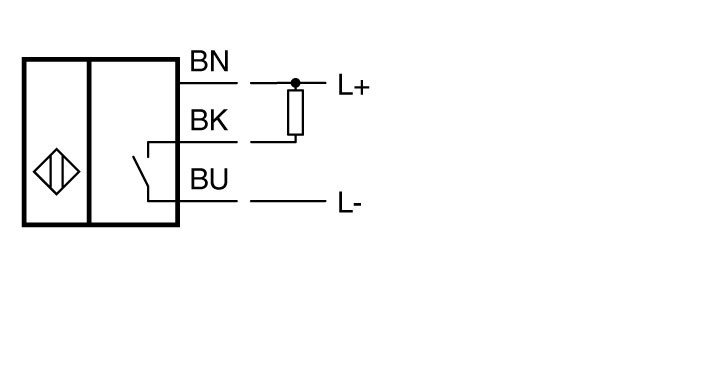

输出类型	3 线
工作电压	10 ... 60 V DC
开关频率	0 ... 600 Hz
迟滞	2 ... 20 % ( 类型 3 % )
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 1,5 V
工作电流	0 ... 200 mA
断态电流	≤ 10 µA
空载电流	≤ 10 mA
可用前的时间延迟	≤ 300 ms
开关状态指示灯	黄色 LED
MTTFd	1156 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
E1 型式批准	10R-06
环境温度	-40 ... 85 °C (-40 ... 185 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	电缆
外壳材料	氧化铝
感应面	PBT
防护等级	IP67 / IP69K
电缆	电缆
导线端箍是电缆直径6 mm ± 0,2 mm弯曲半径> 6 x 缆线直径材料PUR颜色黑色芯数3线芯横截面积0,75 mm2长度L2 m	导线端箍是电缆直径6 mm ± 0,2 mm弯曲半径> 6 x 缆线直径材料PUR颜色黑色芯数3线芯横截面积0,75 mm2长度L2 m
拧紧扭矩，外壳螺丝	≤ 1,8 Nm

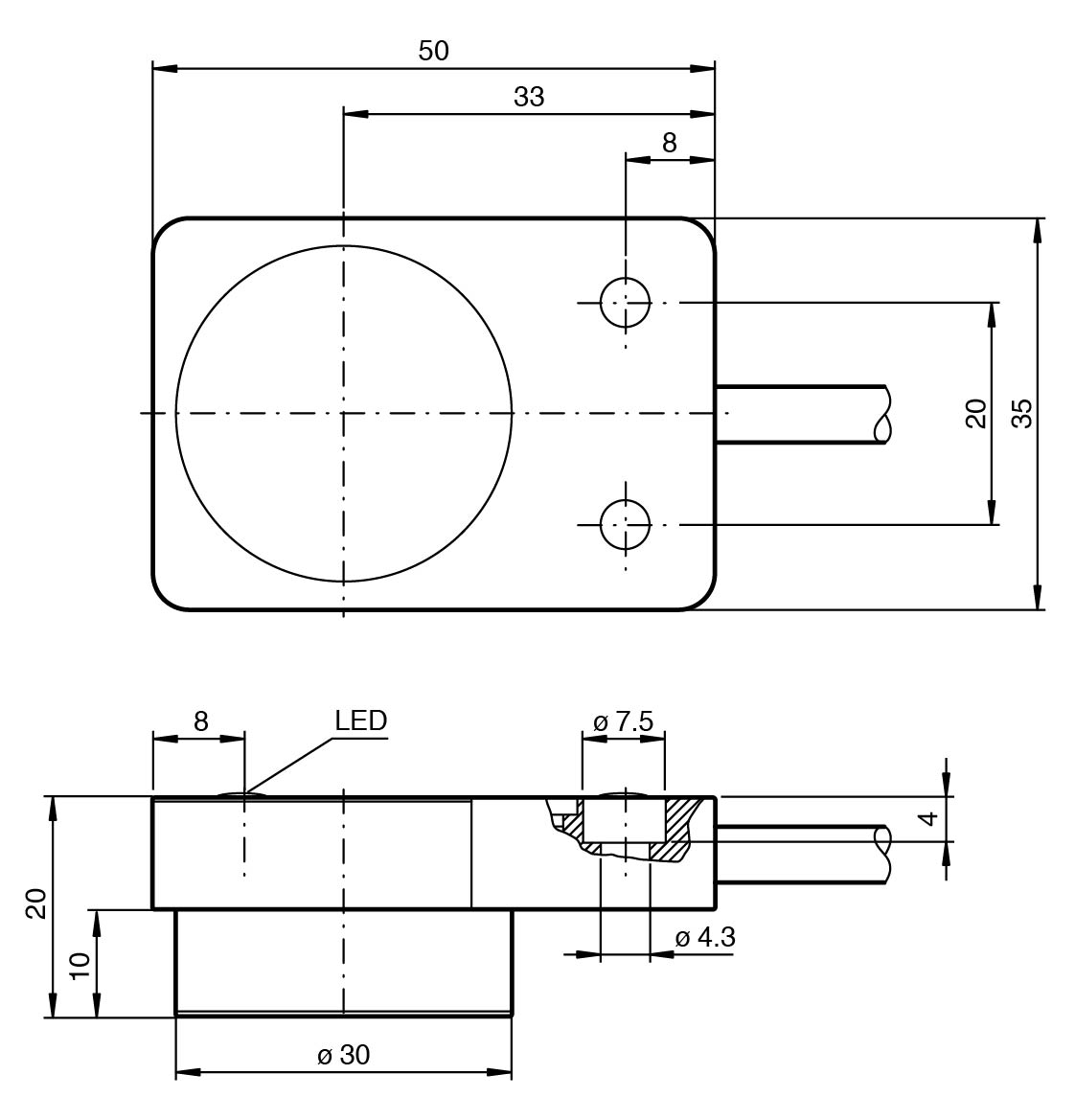

尺寸	尺寸
高度20 mm宽度35 mm长度50 mm	高度20 mm宽度35 mm长度50 mm
导线端箍	是
电缆直径	6 mm ± 0,2 mm
弯曲半径	> 6 x 缆线直径
材料	PUR
颜色	黑色
芯数	3
线芯横截面积	0,75 mm2
长度	2 m
高度	20 mm
宽度	35 mm
长度	50 mm
