NBB2-12GM50-E2-Y70184106

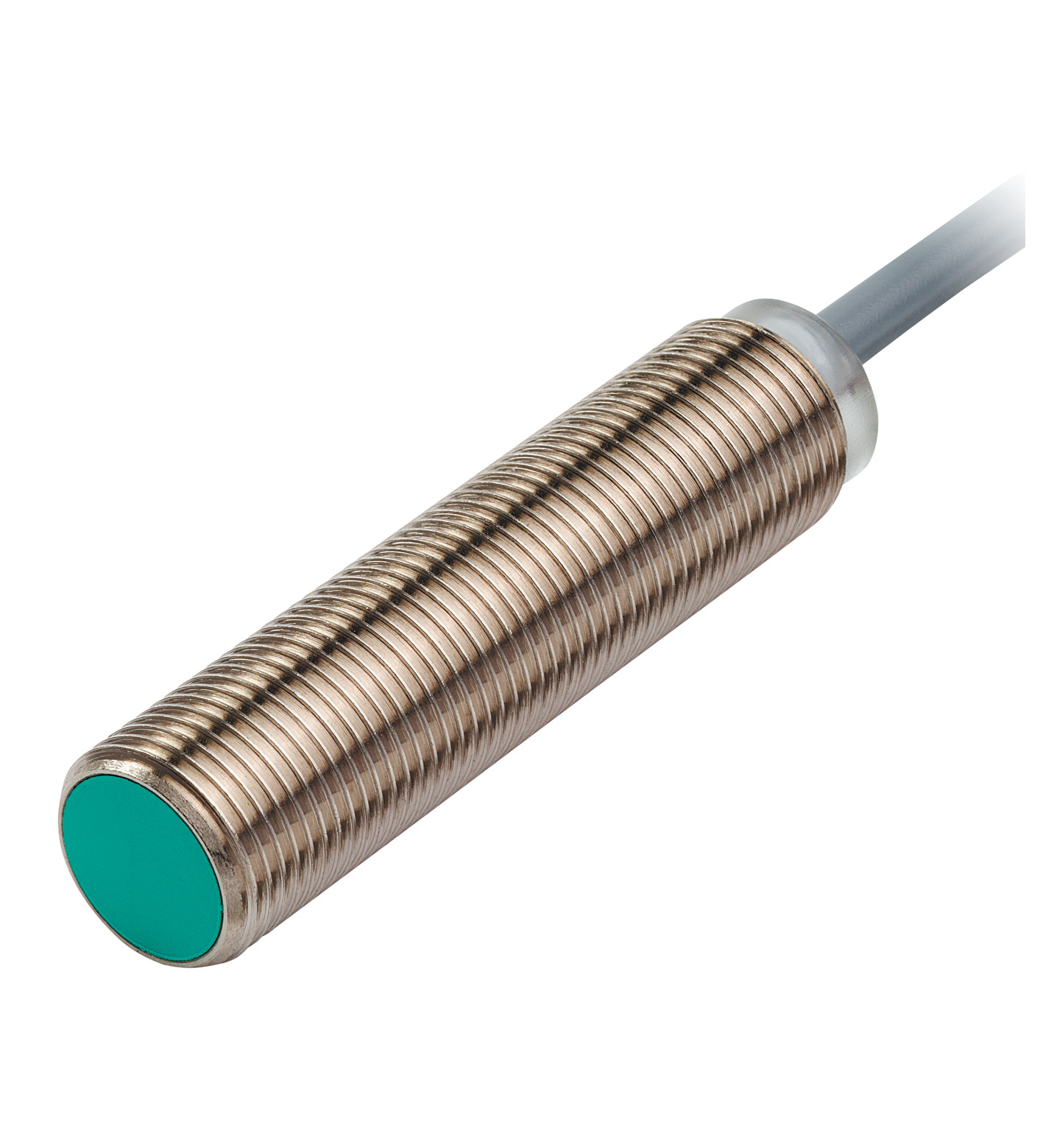

NBB2-12GM50-E2-Y70184106 电感式传感器

订货号: 70184106
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	PNP
额定工作距离	2 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 1,62 mm
驱动器件	软钢，如 1.0037、SR235JR（之前为 St37-2） 12 mm x 12 mm x 1 mm
衰减系数 rAl	0,3
衰减系数 rCu	0,2
衰减系数 r304	0,7
输出类型	3 线
工作电压	10 ... 30 V
开关频率	0 ... 1500 Hz
迟滞	类型 5 %
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 3 V
工作电流	0 ... 200 mA
断态电流	0 ... 0,5 mA 类型 0,1 µA 在 25 °C 时
空载电流	≤ 17 mA
开关状态指示灯	黄色 LED
MTTFd	1060 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012	标准EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012
标准	EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 200 mA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-25 ... 70 °C (-13 ... 158 °F)
连接类型	电缆
外壳材料	黄铜，镀镍
感应面	PBT ，绿色
防护等级	IP67
电缆	电缆
导线端箍是电缆直径3 mm + 0,3 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数3线芯横截面积0,14 mm2长度L2 m	导线端箍是电缆直径3 mm + 0,3 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数3线芯横截面积0,14 mm2长度L2 m
质量	86 g

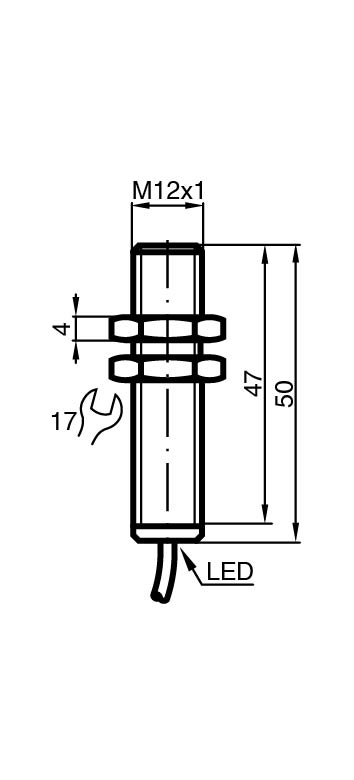

尺寸	尺寸
长度50 mm直径12 mm	长度50 mm直径12 mm
安装	有螺母，M12
拧紧扭矩	≤ 10 Nm
导线端箍	是
电缆直径	3 mm + 0,3 mm
弯曲半径	> 10 x 缆线直径
材料	PVC
颜色	灰色
芯数	3
线芯横截面积	0,14 mm2
长度	2 m
长度	50 mm
直径	12 mm
供货范围	供货范围包含 2 颗自锁螺母
