TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | 双线具有最小断态电流 |
| 额定工作距离 | 2 mm |
| 安装 | 齐平 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 1,62 mm |
| 实际工作距离 | 1,8 ... 2,2 mm 类型 |
| 衰减系数 rAl | 0,3 |
| 衰减系数 rCu | 0,17 |
| 衰减系数 r304 | 0,7 |

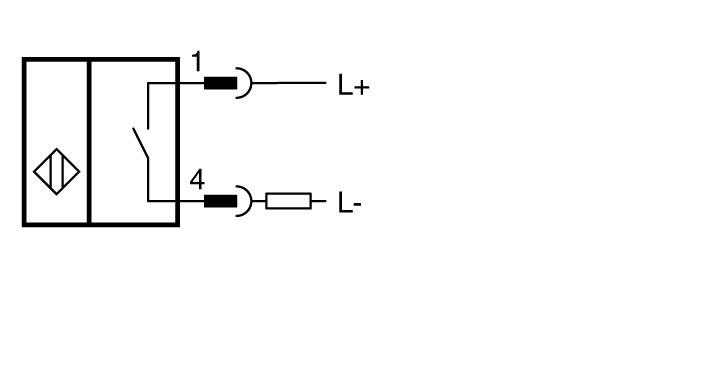

| 输出类型 | 2 线 |
| 工作电压 | 4 ... 30 V |
| 开关频率 | 0 ... 700 Hz |
| 迟滞 | 1 ... 10 % 类型 5 % |
| 反极性保护 | 是 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 4 V |
| 工作电流 | 2 ... 30 mA |
| 最低工作电流 | 2 mA |
| 断态电流 | ≤ 200 µA |
| 开关状态指示灯 | 黄色多孔 LED |
| MTTFd | 1558 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| IECEx 认证 | IECEx 认证 |
| 设备保护级别 Gc (ec)IECEx TUR 21.0017X设备保护级别 Dc (tc)IECEx TUR 21.0018X | 设备保护级别 Gc (ec)IECEx TUR 21.0017X设备保护级别 Dc (tc)IECEx TUR 21.0018X |
| ATEX 认证 | ATEX 认证 |
| 设备保护级别 Gc (ec)TüV 20 ATEX 8523 X设备保护级别 Dc (tc)TüV 20 ATEX 8524 X | 设备保护级别 Gc (ec)TüV 20 ATEX 8523 X设备保护级别 Dc (tc)TüV 20 ATEX 8524 X |
| UL 认证 | 通过 cULus 认证 负载类型：一般用途 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 30 mA |
| CCC 认证 | CCC 认证 |
| 危险位置2024322315005977 2024322315005859 | 危险位置2024322315005977 2024322315005859 |
| KCC 认证 | KCC 认证 |
| 危险位置23-AV4BO-0236X | 危险位置23-AV4BO-0236X |
| 设备保护级别 Gc (ec) | IECEx TUR 21.0017X |
| 设备保护级别 Dc (tc) | IECEx TUR 21.0018X |
| 设备保护级别 Gc (ec) | TüV 20 ATEX 8523 X |
| 设备保护级别 Dc (tc) | TüV 20 ATEX 8524 X |
| 危险位置 | 2024322315005977 2024322315005859 |
| 危险位置 | 23-AV4BO-0236X |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 连接类型 | 连接器插头 |
| 外壳材料 | 不锈钢 1.4305 / AISI 303 |
| 感应面 | PBT |
| 防护等级 | IP67 |
| 连接器 | 连接器 |
| 螺纹M12 x 1针脚数2 | 螺纹M12 x 1针脚数2 |
| 质量 | 29 g |

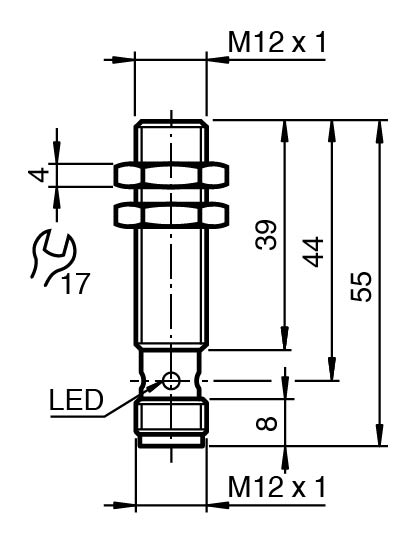

| 尺寸 | 尺寸 |
| 长度55 mm直径12 mm | 长度55 mm直径12 mm |
| 螺纹 | M12 x 1 |
| 针脚数 | 2 |
| 长度 | 55 mm |
| 直径 | 12 mm |
| 供货范围 | 供货范围包含 2 颗自锁螺母 |
| 在危险区域使用： | 参见使用说明书 |
