NBB2-8GM20-E2-0,15M-PUR-Y0245

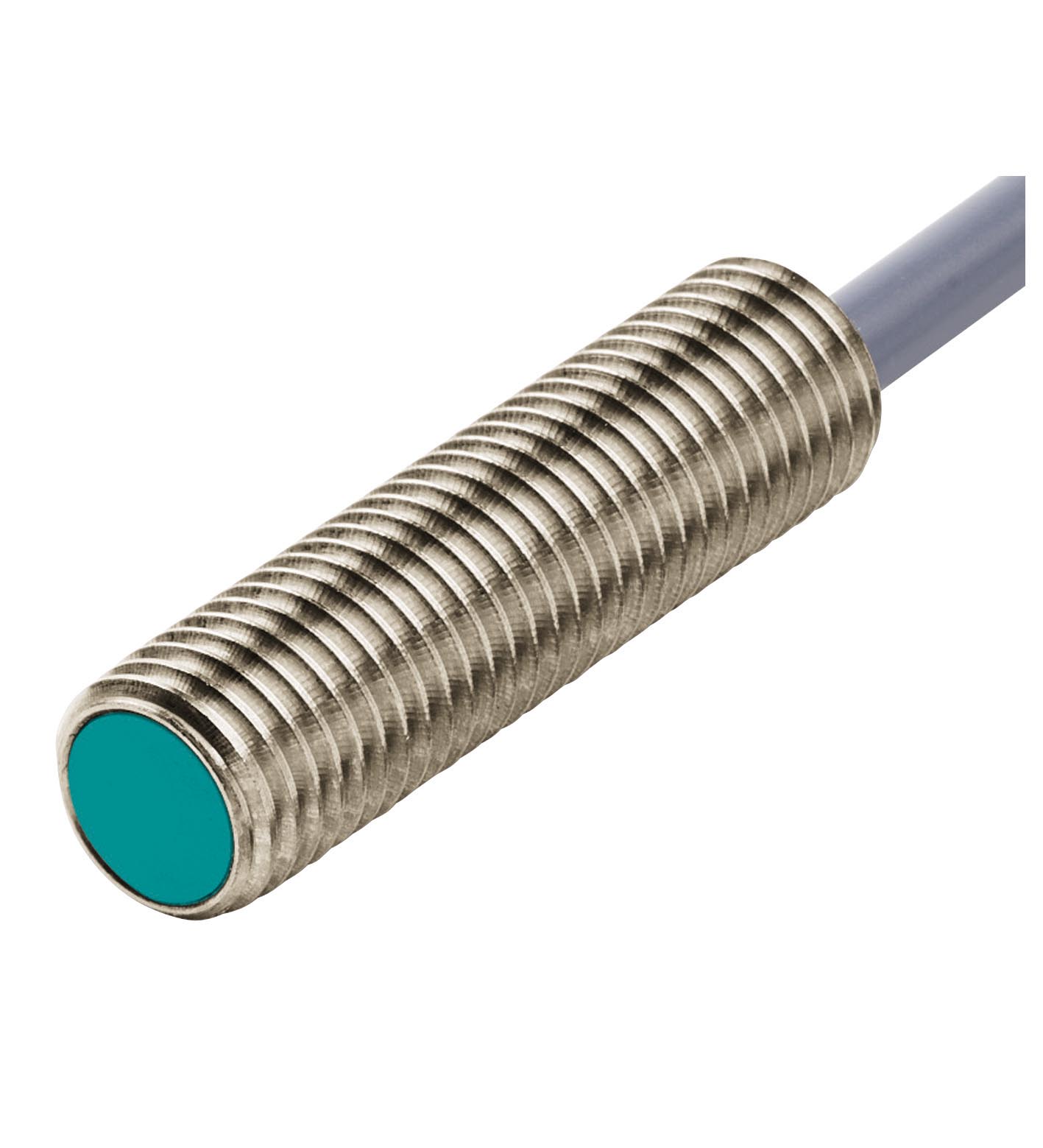

NBB2-8GM20-E2-0,15M-PUR-Y0245 电感式传感器

订货号: 304615-0245
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	PNP
额定工作距离	2 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 1,21 mm
驱动器件	软钢，如 1.0037、SR235JR（之前为 St37-2） 8 mm x 8 mm x 1 mm
衰减系数 rAl	0,4
衰减系数 rCu	0,3
衰减系数 r304	0,75
衰减系数 rBrass	0,45
输出类型	3 线
工作电压	5 ... 30 V
开关频率	0 ... 6000 Hz
迟滞	典型值为 5%
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 1,5 V
工作电流	0 ... 100 mA
断态电流	0 ... 0,2 mA
空载电流	≤ 10 mA
可用前的时间延迟	≤ 100 ms
MTTFd	960 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-40 ... 85 °C (-40 ... 185 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	带插头的固定缆线
外壳材料	黄铜，镀镍
感应面	LCP
防护等级	IP65 / IP66 / IP67

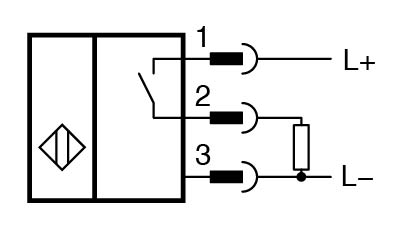

连接器	连接器
针脚数3连接组件Deutsch 外壳 DTM04-3P Deutsch 触点 1060-20-0222 Deutsch 楔形接头 WM-3P	针脚数3连接组件Deutsch 外壳 DTM04-3P Deutsch 触点 1060-20-0222 Deutsch 楔形接头 WM-3P
电缆	电缆
电缆直径4,3 mm ± 0,15 mm弯曲半径> 10 x 缆线直径材料PUR颜色黑色芯数3线芯横截面积0,34 mm2长度L150 mm 进一步的长度规格： L1 = 大约 30 mm	电缆直径4,3 mm ± 0,15 mm弯曲半径> 10 x 缆线直径材料PUR颜色黑色芯数3线芯横截面积0,34 mm2长度L150 mm 进一步的长度规格： L1 = 大约 30 mm

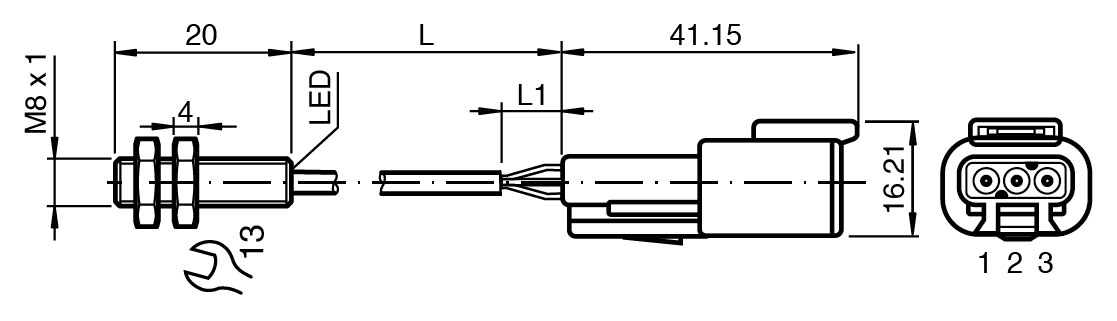

尺寸	尺寸
长度20 mm直径8 mm	长度20 mm直径8 mm
针脚数	3
连接组件	Deutsch 外壳 DTM04-3P Deutsch 触点 1060-20-0222 Deutsch 楔形接头 WM-3P
电缆直径	4,3 mm ± 0,15 mm
弯曲半径	> 10 x 缆线直径
材料	PUR
颜色	黑色
芯数	3
线芯横截面积	0,34 mm2
长度	150 mm 进一步的长度规格： L1 = 大约 30 mm
长度	20 mm
直径	8 mm
供货范围	供货范围包含 2 颗自锁螺母 1 个 Deutsch 外壳：DTM06-3S 插座，1 个 Deutsch 楔形接头 WM-3S
