产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格

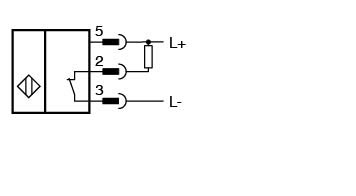

| 开关功能 | 常闭 (NC) |
|---|---|
| 输出类型 | NPN |
| 额定工作距离 | 2 mm |
| 安装 | 齐平 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 1,62 mm |
| 驱动器件 | 软钢，如 1.0037、SR235JR（之前为 St37-2） 8 mm x 8 mm x 1 mm |
| 衰减系数 rAl | 0,2 |
| 衰减系数 rCu | 0,1 |
| 衰减系数 r304 | 0,55 |
| 衰减系数 rBrass | 0,25 |
| 输出类型 | 3 线 |
| 工作电压 | 5 ... 30 V |
| 开关频率 | 0 ... 6000 Hz |
| 迟滞 | 典型值为 5% |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 1,5 V |
| 工作电流 | 0 ... 100 mA |
| 断态电流 | 0 ... 0,2 mA |
| 空载电流 | ≤ 10 mA |
| 可用前的时间延迟 | ≤ 100 ms |
| 开关状态指示灯 | 黄色 LED |
| MTTFd | 960 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | cURus 认证 负载类型：一般用途 电路：2 类电源 电源/开关电压： 30 V DC 输出开关电流: 100 mA 有关更多 UL 相关信息，请参见“其他信息”章节 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 连接类型 | 带插头的固定缆线 |
| 外壳材料 | 不锈钢 1.4305 / AISI 303 |
| 感应面 | LCP |
| 防护等级 | IP65 / IP66 / IP67 |
| 连接器 | 连接器 |
| 针脚数6连接组件AMP 连接器 RJ11 5-555177-3 | 针脚数6连接组件AMP 连接器 RJ11 5-555177-3 |
| 电缆 | 电缆 |
| 材料PVC线芯横截面积0,14 mm2长度L1,35 m | 材料PVC线芯横截面积0,14 mm2长度L1,35 m |

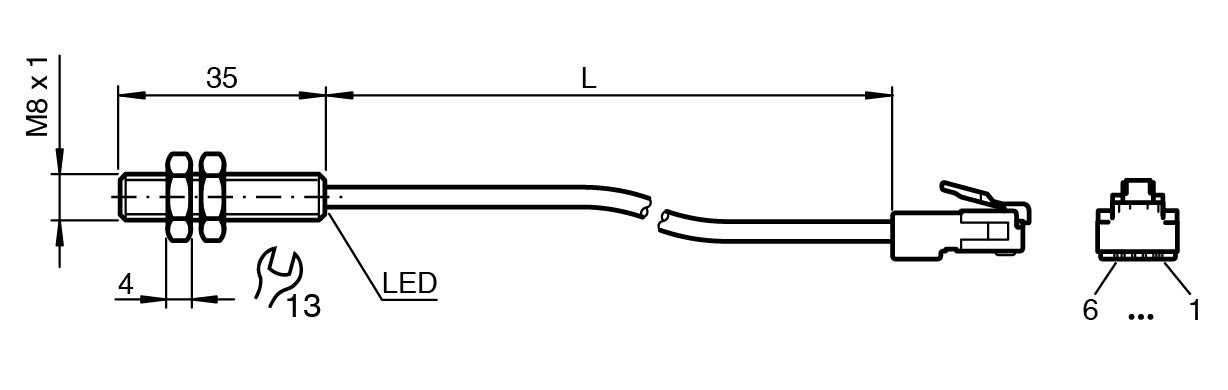

| 尺寸 | 尺寸 |
| 长度35 mm直径8 mm | 长度35 mm直径8 mm |
| 针脚数 | 6 |
| 连接组件 | AMP 连接器 RJ11 5-555177-3 |
| 材料 | PVC |
| 线芯横截面积 | 0,14 mm2 |
| 长度 | 1,35 m |
| 长度 | 35 mm |
| 直径 | 8 mm |
| 供货范围 | 包含 2 个六角螺母 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
