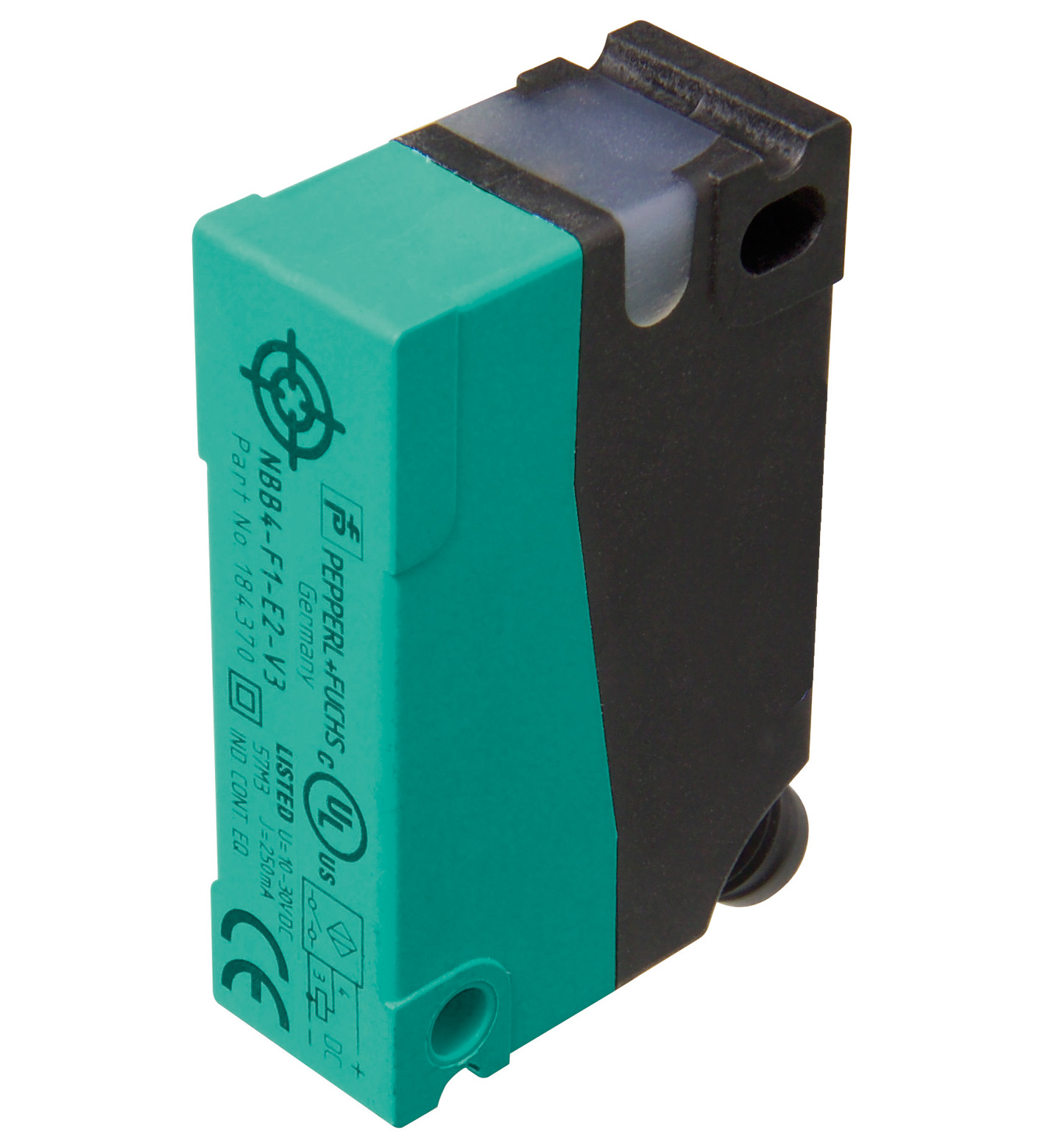

选择下方缩略图查看产品图片
正在加载图片…
图片暂时无法显示，可能仍在准备或源文件不可用。
重新获取图片
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | PNP |
| 额定工作距离 | 2 mm |
| 安装 | 齐平 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 1,62 mm |
| 衰减系数 rAl | 0,35 |
| 衰减系数 rCu | 0,25 |
| 衰减系数 r304 | 0,75 |
| 衰减系数 rBrass | 0,45 |
| 输出类型 | 3 线 |
| 工作电压 | 10 ... 30 V DC |
| 开关频率 | 0 ... 1400 Hz |
| 迟滞 | 典型值为 5% |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 2,5 V |
| 额定绝缘电压 | 60 V |
| 工作电流 | 0 ... 250 mA |
| 断态电流 | 0 ... 0,01 mA 类型 0,1 µA 在 25 °C 时 |
| 空载电流 | ≤ 15 mA |
| 开关状态指示灯 | 黄色 LED |
| MTTFd | 1640 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| 防护等级 | II |
| 额定绝缘电压Ui60 V额定冲击耐受电压Uimp800 V | 额定绝缘电压Ui60 V额定冲击耐受电压Uimp800 V |
| UL 认证 | 通过 cULus 认证 负载类型：电阻性 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 250 mA |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 额定绝缘电压 | 60 V |
| 额定冲击耐受电压 | 800 V |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 连接类型 | 连接器插头 |
| 外壳材料 | PA |
| 感应面 | PA |
| 防护等级 | IP67 |
| 连接器 | 连接器 |
| 螺纹M8 x 1针脚数3 | 螺纹M8 x 1针脚数3 |
| 紧固螺丝的紧固扭矩 | 螺纹 M3 ≤ 1,1 Nm |

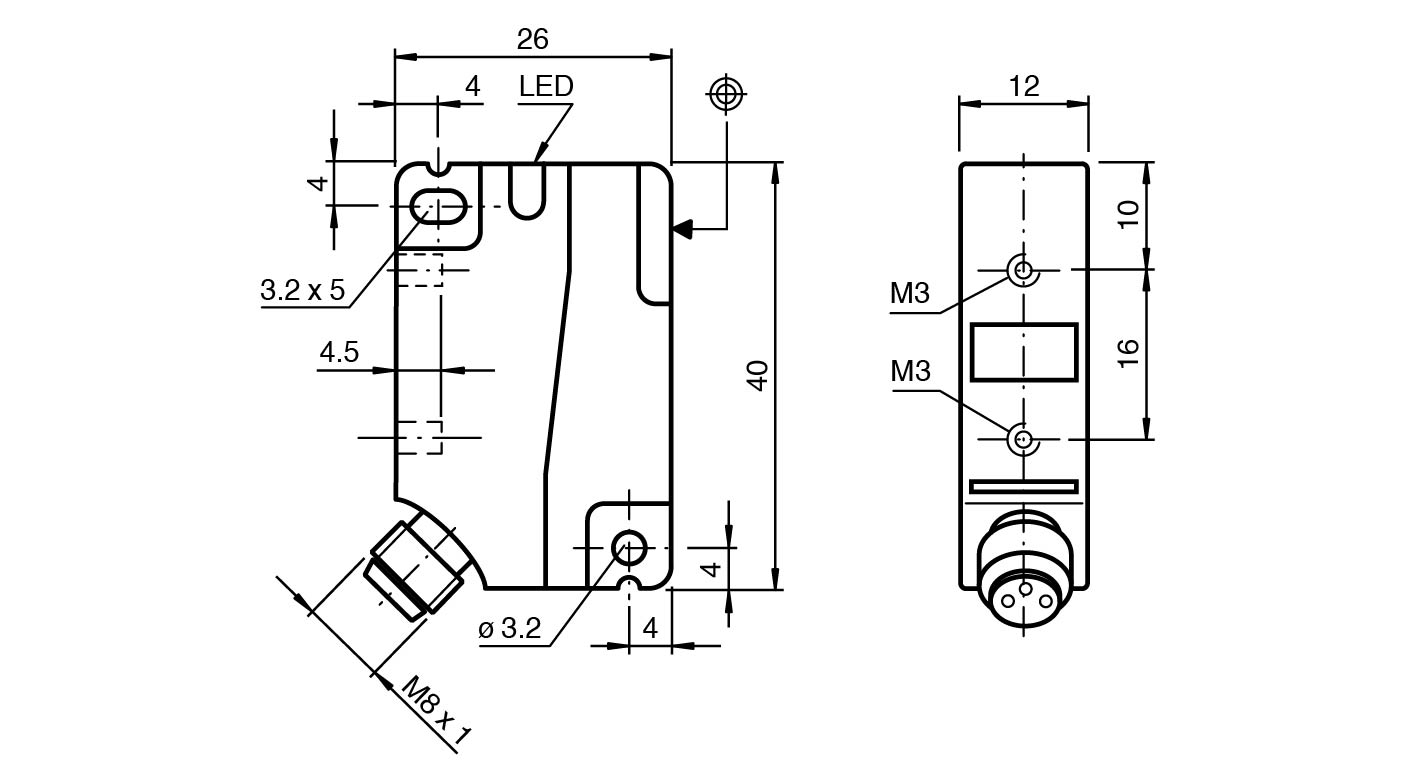

| 尺寸 | 尺寸 |
| 高度40 mm宽度12 mm长度26 mm | 高度40 mm宽度12 mm长度26 mm |
| 螺纹 | M8 x 1 |
| 针脚数 | 3 |
| 高度 | 40 mm |
| 宽度 | 12 mm |
| 长度 | 26 mm |
