倍加福

NBB2-F76-E2-0,5M-Y70182080

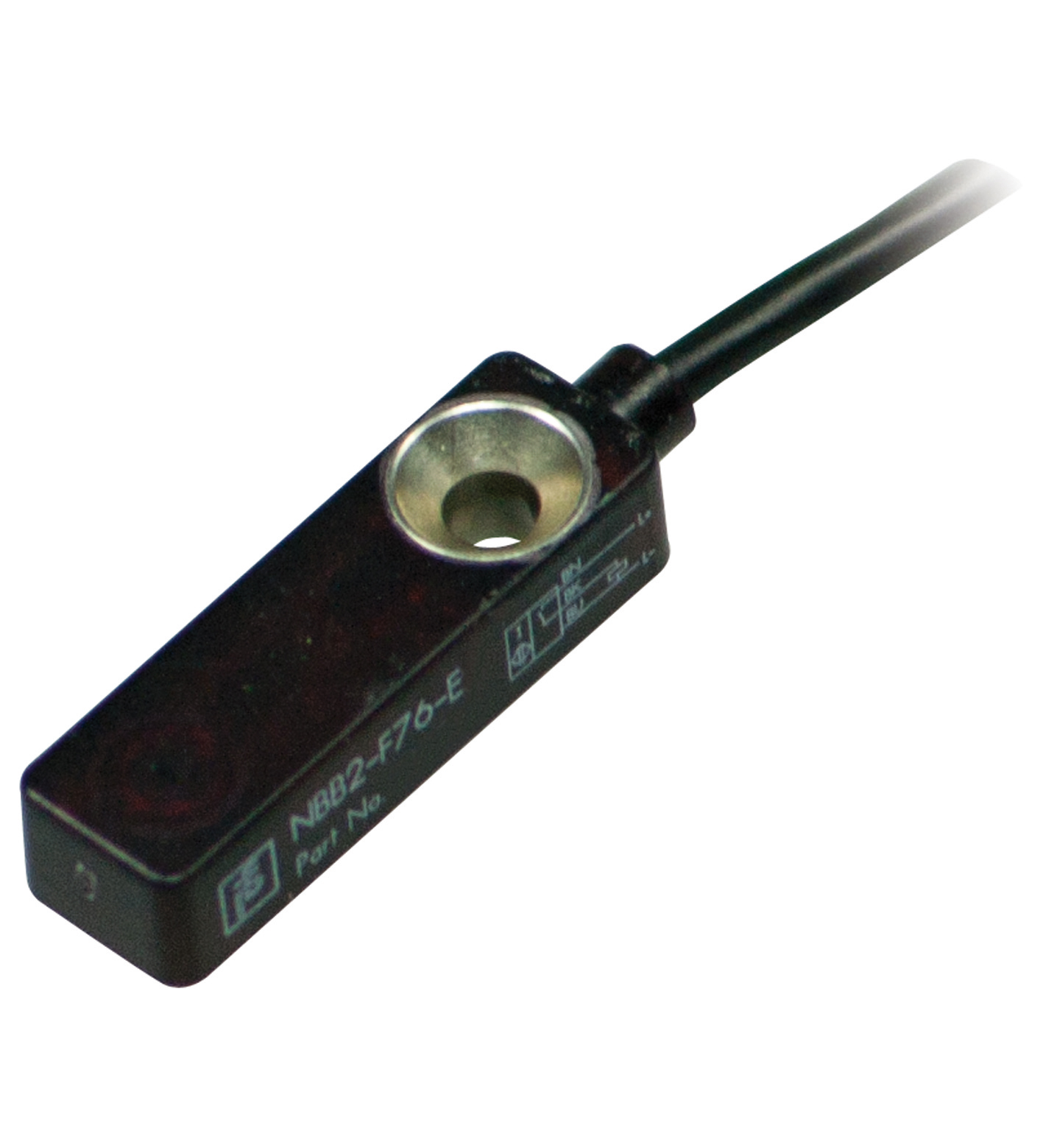

NBB2-F76-E2-0,5M-Y70182080 电感式传感器

电感式传感器

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	PNP
额定工作距离	2 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 1,62 mm
衰减系数 rAl	0,25
衰减系数 rCu	0,2
衰减系数 r304	0,63
衰减系数 rBrass	0,31
输出类型	3 线
工作电压	10 ... 30 V DC
开关频率	0 ... 1500 Hz
迟滞	类型 5 %
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 3 V
工作电流	0 ... 100 mA
断态电流	0 ... 0,5 mA 类型 10 µA 在 25 °C 时
空载电流	≤ 15 mA
开关状态指示灯	黄色 LED
MTTFd	1056 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
连接类型	带插头的固定缆线
外壳材料	PC
防护等级	IP67
连接器	连接器
螺纹M12 x 1针脚数3	螺纹M12 x 1针脚数3
电缆	电缆
电缆直径2,3 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色黑色芯数3线芯横截面积0,09 mm2长度L0,5 m	电缆直径2,3 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色黑色芯数3线芯横截面积0,09 mm2长度L0,5 m
质量	5 g
紧固螺丝的紧固扭矩	≤ 0,7 Nm

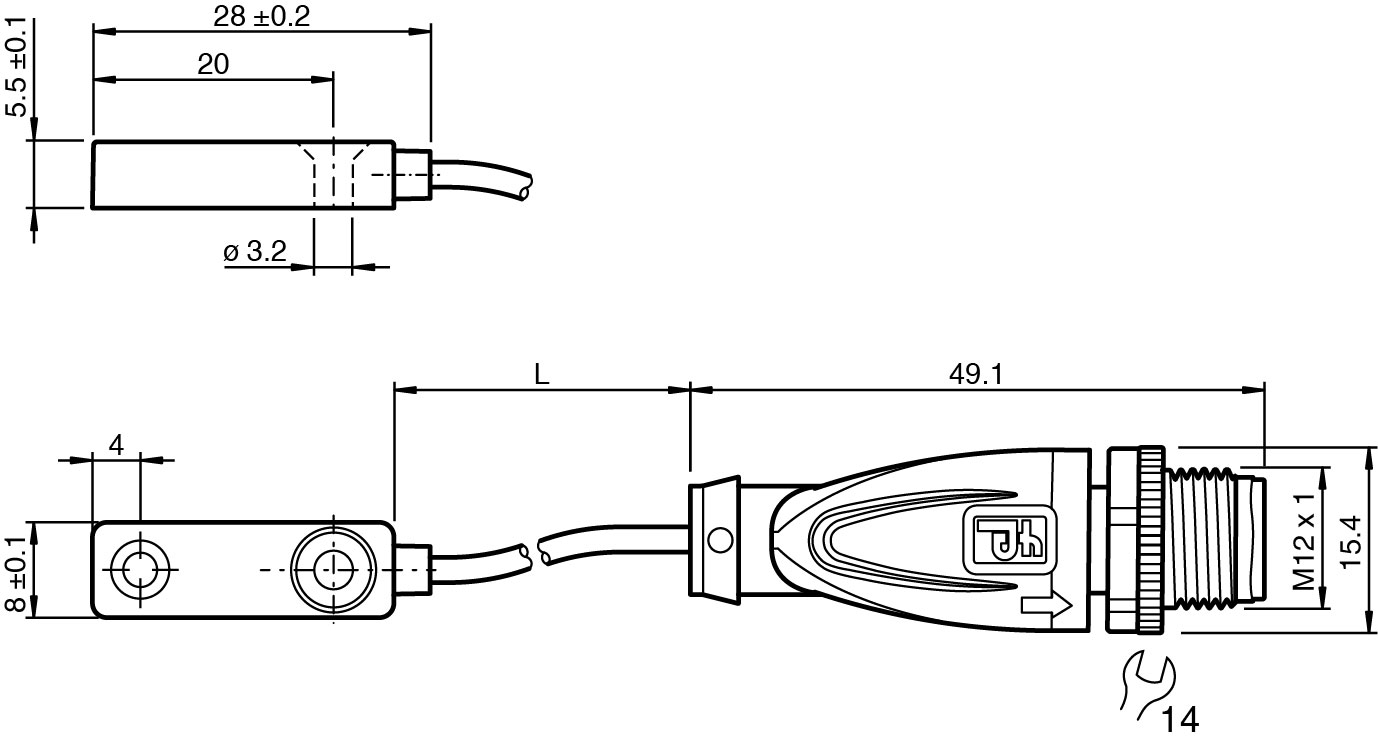

尺寸	尺寸
高度5,5 mm宽度8 mm长度25 mm	高度5,5 mm宽度8 mm长度25 mm
螺纹	M12 x 1
针脚数	3
电缆直径	2,3 mm ± 0,2 mm
弯曲半径	> 10 x 缆线直径
材料	PVC
颜色	黑色
芯数	3
线芯横截面积	0,09 mm2
长度	0,5 m
高度	5,5 mm
宽度	8 mm
长度	25 mm
