产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | NPN |
| 额定工作距离 | 2 mm |
| 安装 | 齐平 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 1,62 mm |
| 衰减系数 rAl | 0,35 |
| 衰减系数 rCu | 0,2 |
| 衰减系数 r304 | 0,7 |

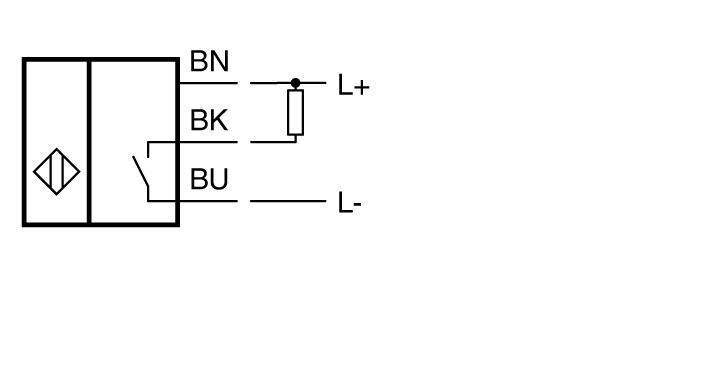

| 输出类型 | 3 线 |
| 工作电压 | 10 ... 30 V DC |
| 开关频率 | 0 ... 1000 Hz |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 3 V |
| 工作电流 | 0 ... 100 mA |
| 断态电流 | 0 ... 0,5 mA 类型 0,1 µA 在 25 °C 时 |
| 空载电流 | ≤ 15 mA |
| 开关状态指示灯 | 黄色 LED |
| MTTFd | 3560 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 负载类型：电阻性 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 100 mA |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | PBT |
| 感应面 | PBT |
| 防护等级 | IP67 |
| 电缆 | 电缆 |
| 导线端箍是电缆直径3 mm + 0,3 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数3线芯横截面积0,14 mm2长度L130 mm | 导线端箍是电缆直径3 mm + 0,3 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数3线芯横截面积0,14 mm2长度L130 mm |
| 紧固螺丝的紧固扭矩 | ≤ 0,4 Nm |

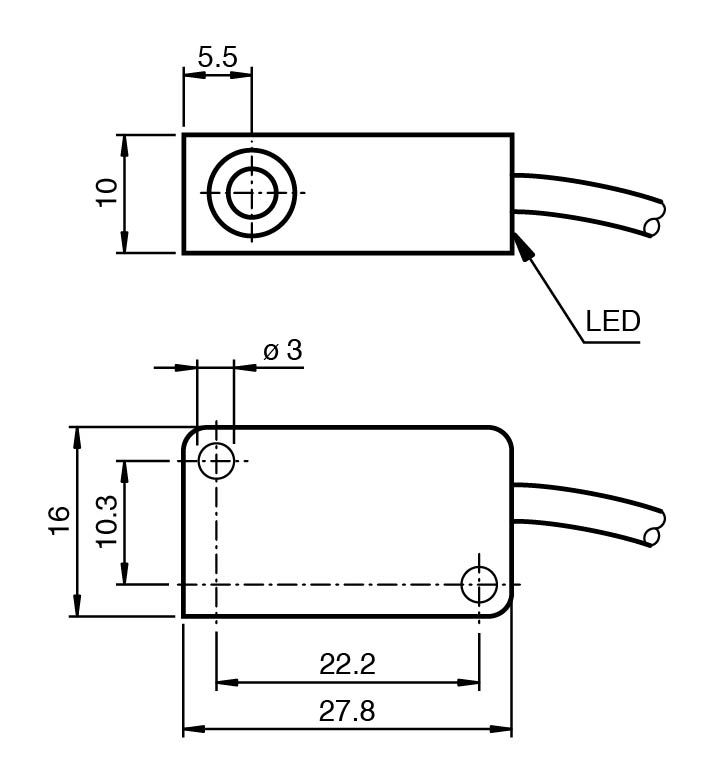

| 尺寸 | 尺寸 |
| 高度10,2 mm宽度27,8 mm长度16 mm | 高度10,2 mm宽度27,8 mm长度16 mm |
| 导线端箍 | 是 |
| 电缆直径 | 3 mm + 0,3 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PVC |
| 颜色 | 灰色 |
| 芯数 | 3 |
| 线芯横截面积 | 0,14 mm2 |
| 长度 | 130 mm |
| 高度 | 10,2 mm |
| 宽度 | 27,8 mm |
| 长度 | 16 mm |
