倍加福

NBB2-V3-E2-3G-3D

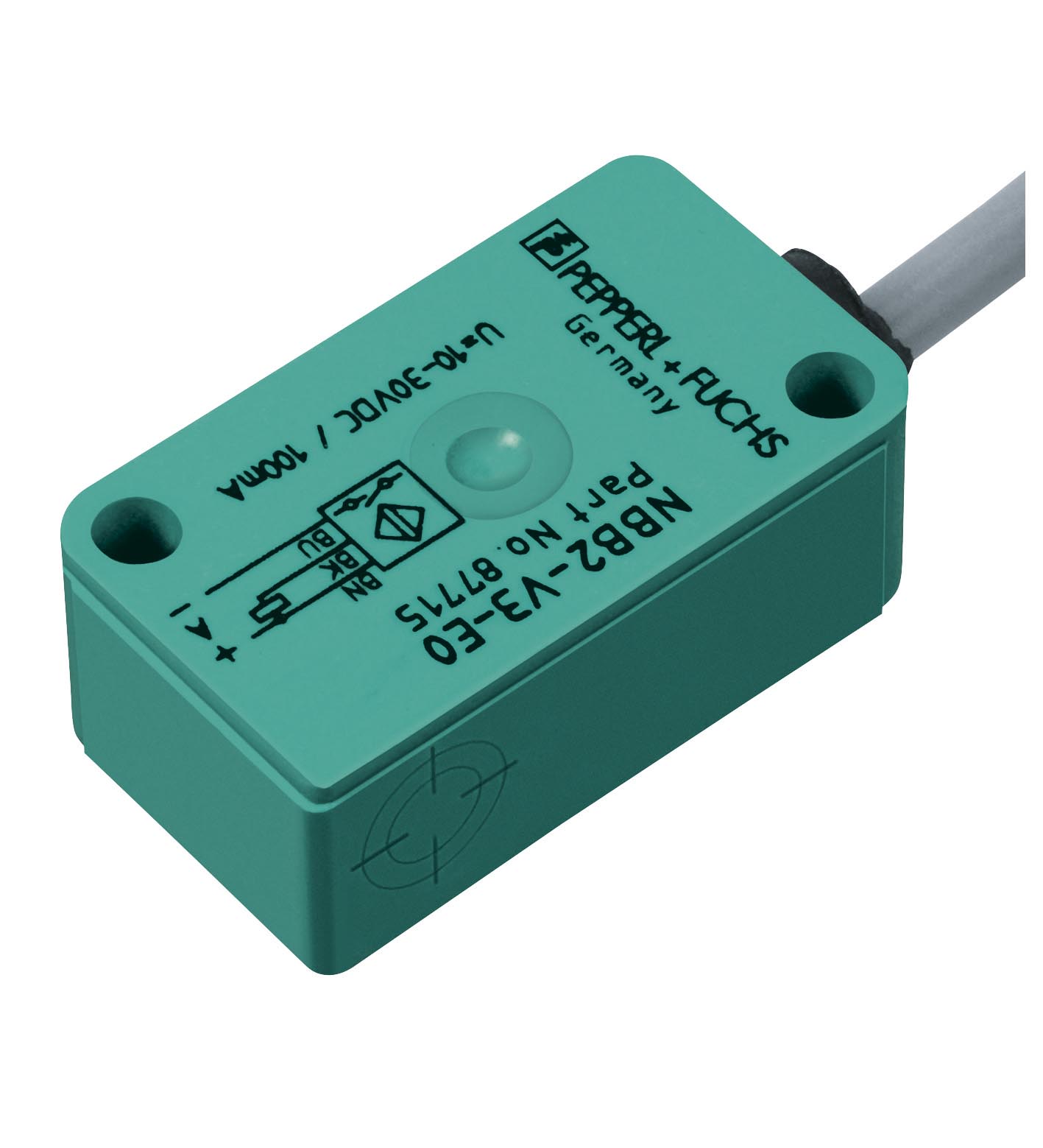

NBB2-V3-E2-3G-3D 电感式传感器

订货号: 70126056
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	PNP
额定工作距离	2 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 1,62 mm
衰减系数 rAl	0,35
衰减系数 rCu	0,2
衰减系数 r304	0,7
输出类型	3 线
工作电压	10 ... 30 V DC
开关频率	0 ... 1000 Hz
反极性保护	是
短路保护	脉冲式
电压降	≤ 3 V
工作电流	0 ... 100 mA
断态电流	0 ... 0,5 mA 类型 0,1 µA 在 25 °C 时
空载电流	≤ 15 mA
开关状态指示灯	黄色 LED
MTTFd	3353 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
IECEx 认证	IECEx 认证
设备保护级别 Gc (ec)IECEx TUR 21.0019X设备保护级别 Dc (tc)IECEx TUR 21.0020X	设备保护级别 Gc (ec)IECEx TUR 21.0019X设备保护级别 Dc (tc)IECEx TUR 21.0020X
ATEX 认证	ATEX 认证
设备保护级别 Gc (ec)TüV 20 ATEX 8525 X设备保护级别 Dc (tc)TüV 20 ATEX 8526 X	设备保护级别 Gc (ec)TüV 20 ATEX 8525 X设备保护级别 Dc (tc)TüV 20 ATEX 8526 X
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 100 mA
CCC 认证	CCC 认证
危险位置2024322315005962 2024322315005982	危险位置2024322315005962 2024322315005982
设备保护级别 Gc (ec)	IECEx TUR 21.0019X
设备保护级别 Dc (tc)	IECEx TUR 21.0020X
设备保护级别 Gc (ec)	TüV 20 ATEX 8525 X
设备保护级别 Dc (tc)	TüV 20 ATEX 8526 X
危险位置	2024322315005962 2024322315005982
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	电缆
外壳材料	PBT
感应面	PBT
防护等级	IP67
电缆	电缆
电缆直径3 mm + 0,3 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数3线芯横截面积0,14 mm2长度L130 mm	电缆直径3 mm + 0,3 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数3线芯横截面积0,14 mm2长度L130 mm
紧固螺丝的紧固扭矩	≤ 0,4 Nm

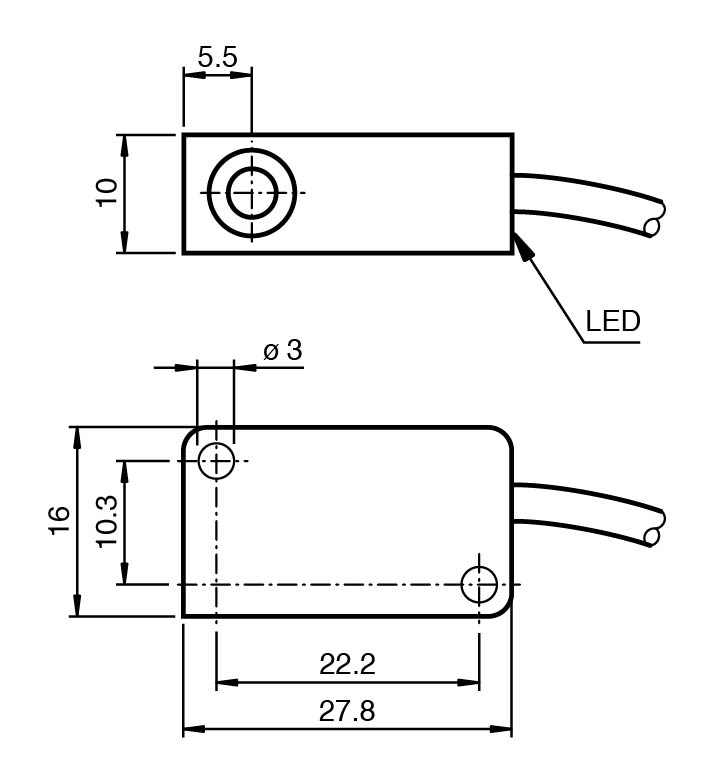

尺寸	尺寸
高度10,2 mm宽度27,8 mm长度16 mm	高度10,2 mm宽度27,8 mm长度16 mm
电缆直径	3 mm + 0,3 mm
弯曲半径	> 10 x 缆线直径
材料	PVC
颜色	灰色
芯数	3
线芯横截面积	0,14 mm2
长度	130 mm
高度	10,2 mm
宽度	27,8 mm
长度	16 mm
在危险区域使用：	参见使用说明书
