倍加福

NBB2-V3-Z4L

NBB2-V3-Z4L 电感式传感器

电感式传感器

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	双线具有最小断态电流
额定工作距离	2 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 1,62 mm
实际工作距离	1,8 ... 2,2 mm 类型
衰减系数 rAl	0,25
衰减系数 rCu	0,2
衰减系数 r304	0,7
输出类型	2 线
工作电压	3,7 ... 30 V DC
开关频率	0 ... 700 Hz
迟滞	1 ... 10 % 类型 5 %
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 3,7 V
工作电流	2 ... 30 mA
最低工作电流	2 mA
断态电流	≤ 190 µA
开关状态指示灯	黄色 LED
紧固螺丝的紧固扭矩	0,4 Nm
MTTFd	1880 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	cULus 认证，一般用途，2 类电源
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	电缆
外壳材料	PBT
感应面	PBT
防护等级	IP67
电缆	电缆
导线端箍是电缆直径3 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数2线芯横截面积0,14 mm2长度L130 mm	导线端箍是电缆直径3 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数2线芯横截面积0,14 mm2长度L130 mm

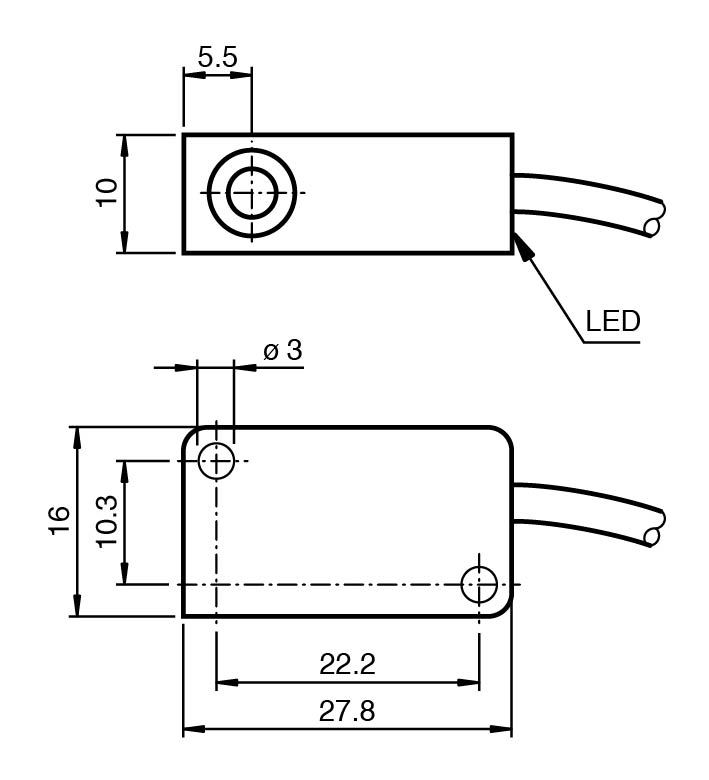

尺寸	尺寸
高度10,2 mm宽度27,8 mm长度16 mm	高度10,2 mm宽度27,8 mm长度16 mm
导线端箍	是
电缆直径	3 mm ± 0,2 mm
弯曲半径	> 10 x 缆线直径
材料	PVC
颜色	灰色
芯数	2
线芯横截面积	0,14 mm2
长度	130 mm
高度	10,2 mm
宽度	27,8 mm
长度	16 mm
