倍加福

NBB20-L2-A2-T-V1

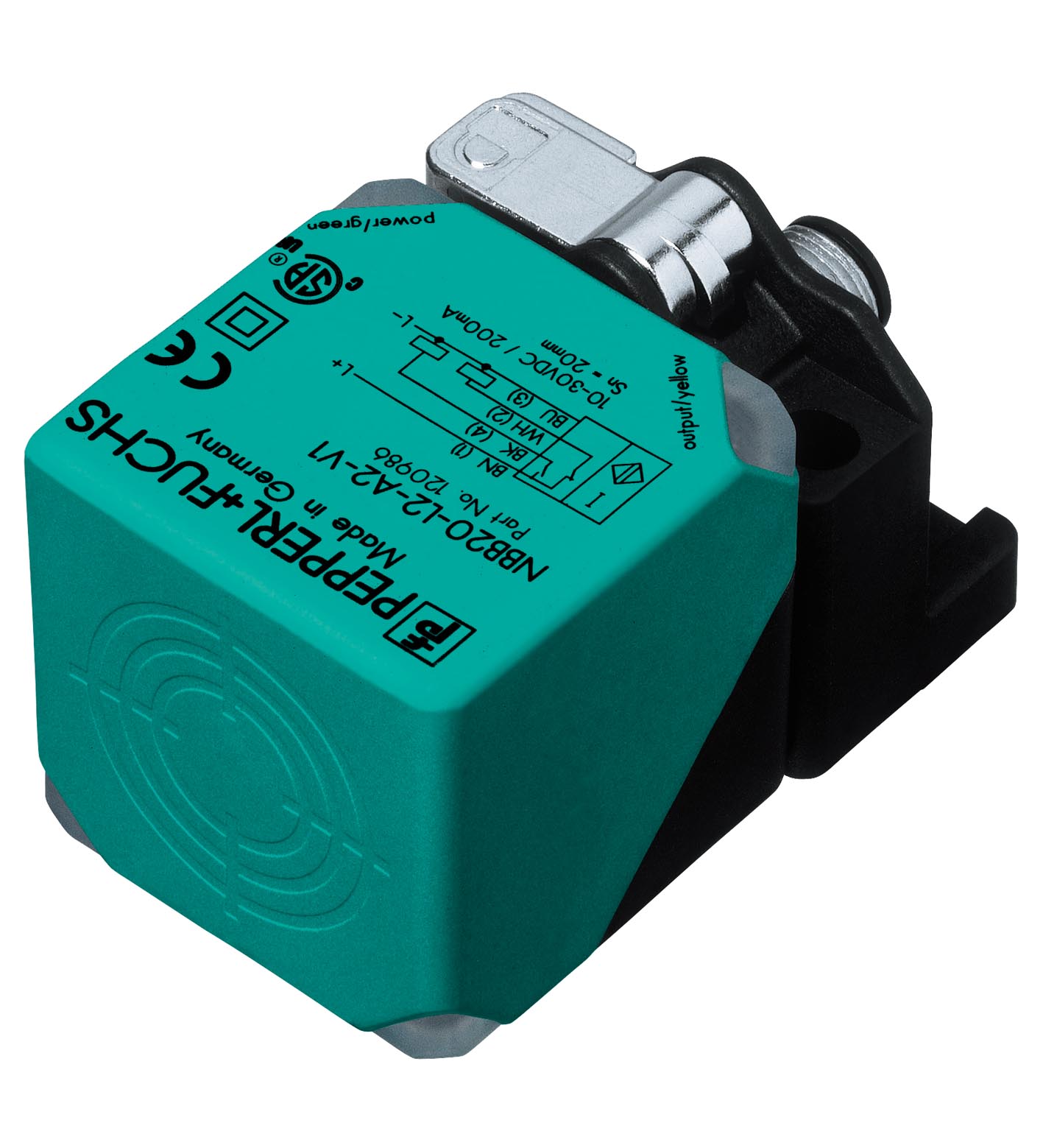

NBB20-L2-A2-T-V1 电感式传感器

电感式传感器

TECHNICAL DATA

规格参数

通用规格

额定工作距离	20 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 16,2 mm
衰减系数 rAl	0,33
衰减系数 rCu	0,31
衰减系数 r304	0,74
衰减系数 rBrass	0,41

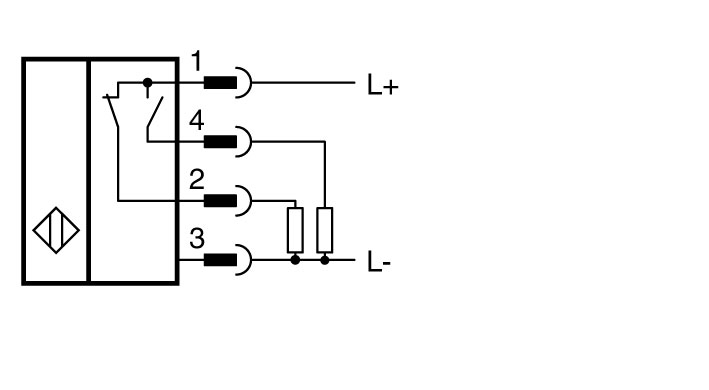

输出类型	4 线
工作电压	10 ... 30 V DC
开关频率	0 ... 440 Hz
迟滞	类型 5 %
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 2 V
工作电流	0 ... 200 mA
断态电流	0 ... 0,5 mA
空载电流	≤ 20 mA
可用前的时间延迟	80 ms
工作电压指示灯	绿色 LED
开关状态指示灯	黄色 LED
MTTFd	1230 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
防护等级	II
额定绝缘电压Ui253 V额定冲击耐受电压Uimp4000 V	额定绝缘电压Ui253 V额定冲击耐受电压Uimp4000 V
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 200 mA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
额定绝缘电压	253 V
额定冲击耐受电压	4000 V
环境温度	-25 ... 100 °C (-13 ... 212 °F)
连接类型	连接器插头
外壳材料	PA
感应面	PA
防护等级	IP69K
连接器	连接器
螺纹M12 x 1针脚数4	螺纹M12 x 1针脚数4
质量	130 g

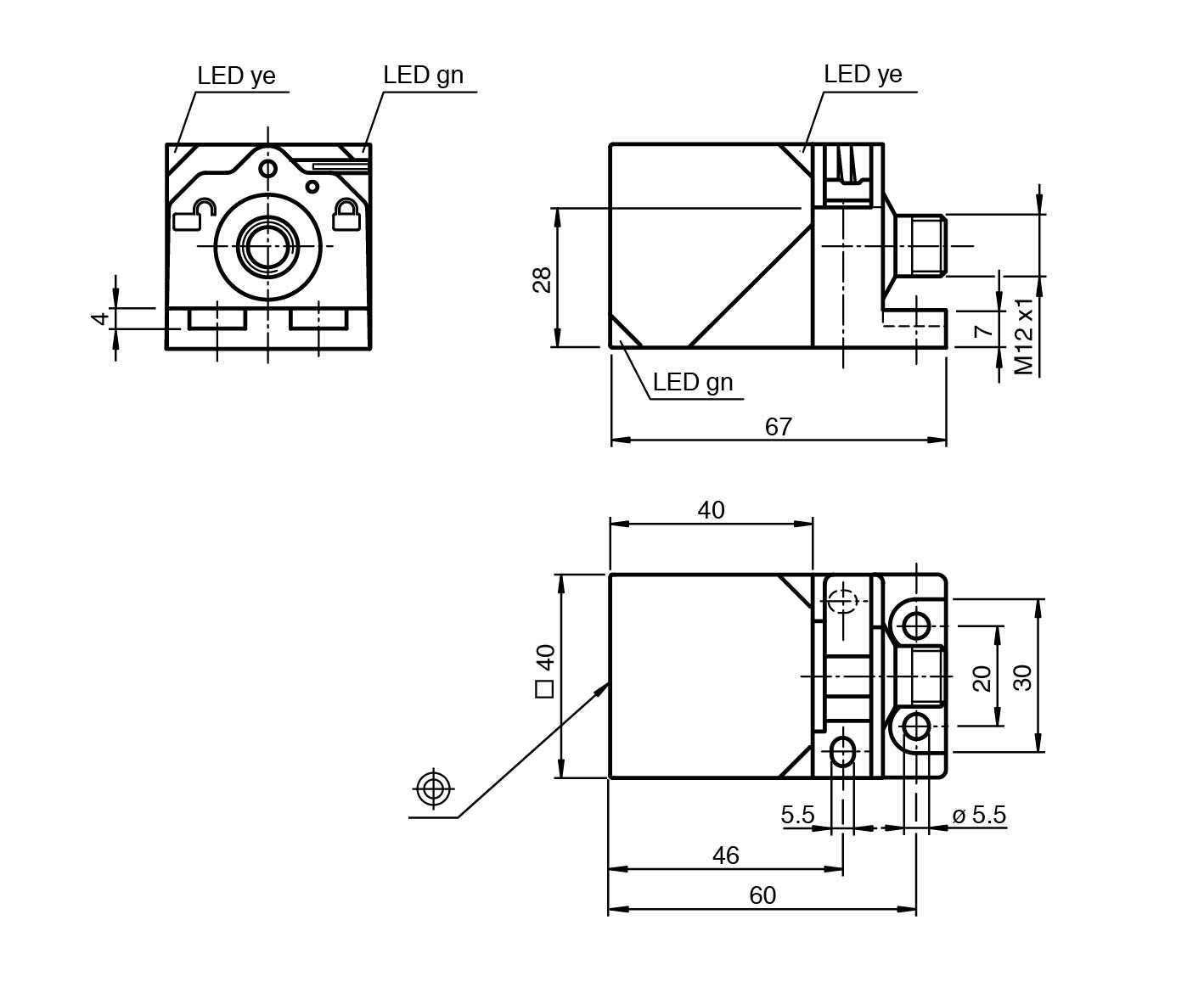

尺寸	尺寸
高度40 mm宽度40 mm长度67 mm	高度40 mm宽度40 mm长度67 mm
螺纹	M12 x 1
针脚数	4
高度	40 mm
宽度	40 mm
长度	67 mm
