TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|

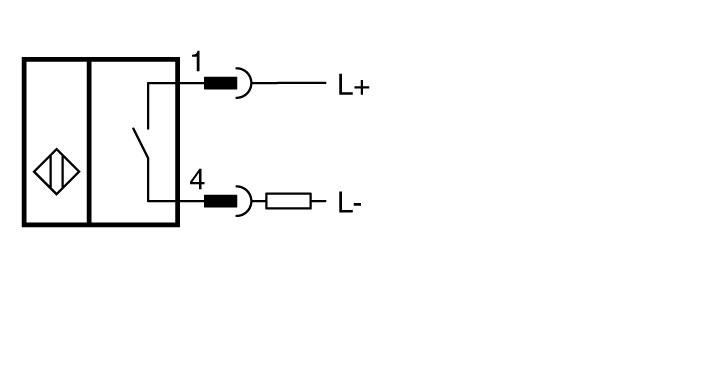

| 输出类型 | 双线式 |
| 额定工作距离 | 20 mm |
| 安装 | 齐平 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 16,2 mm |
| 实际工作距离 | 18 ... 22 mm |
| 衰减系数 rAl | 0,33 |
| 衰减系数 rCu | 0,31 |
| 衰减系数 r304 | 0,74 |
| 衰减系数 rBrass | 0,41 |
| 输出类型 | 2 线 |
| 工作电压 | 3,8 ... 30 V DC |
| 开关频率 | 0 ... 30 Hz |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 3,8 V |
| 在 IL 下的压降 | 在 IL 下的压降 |
| 电压降 IL = 100 mA，开关元件打开Ud... 3,8 V | 电压降 IL = 100 mA，开关元件打开Ud... 3,8 V |
| 工作电流 | 2 ... 100 mA |
| 断态电流 | 0 ... 0,5 mA |
| 开关状态指示灯 | 黄色 LED |
| 电压降 IL = 100 mA，开关元件打开 | ... 3,8 V |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 负载类型：电阻性 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 100 mA |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 连接类型 | 连接器插头 |
| 外壳材料 | PA |
| 感应面 | PA |
| 防护等级 | IP69K |
| 连接器 | 连接器 |
| 螺纹M12 x 1针脚数4 | 螺纹M12 x 1针脚数4 |
| 质量 | 142 g |

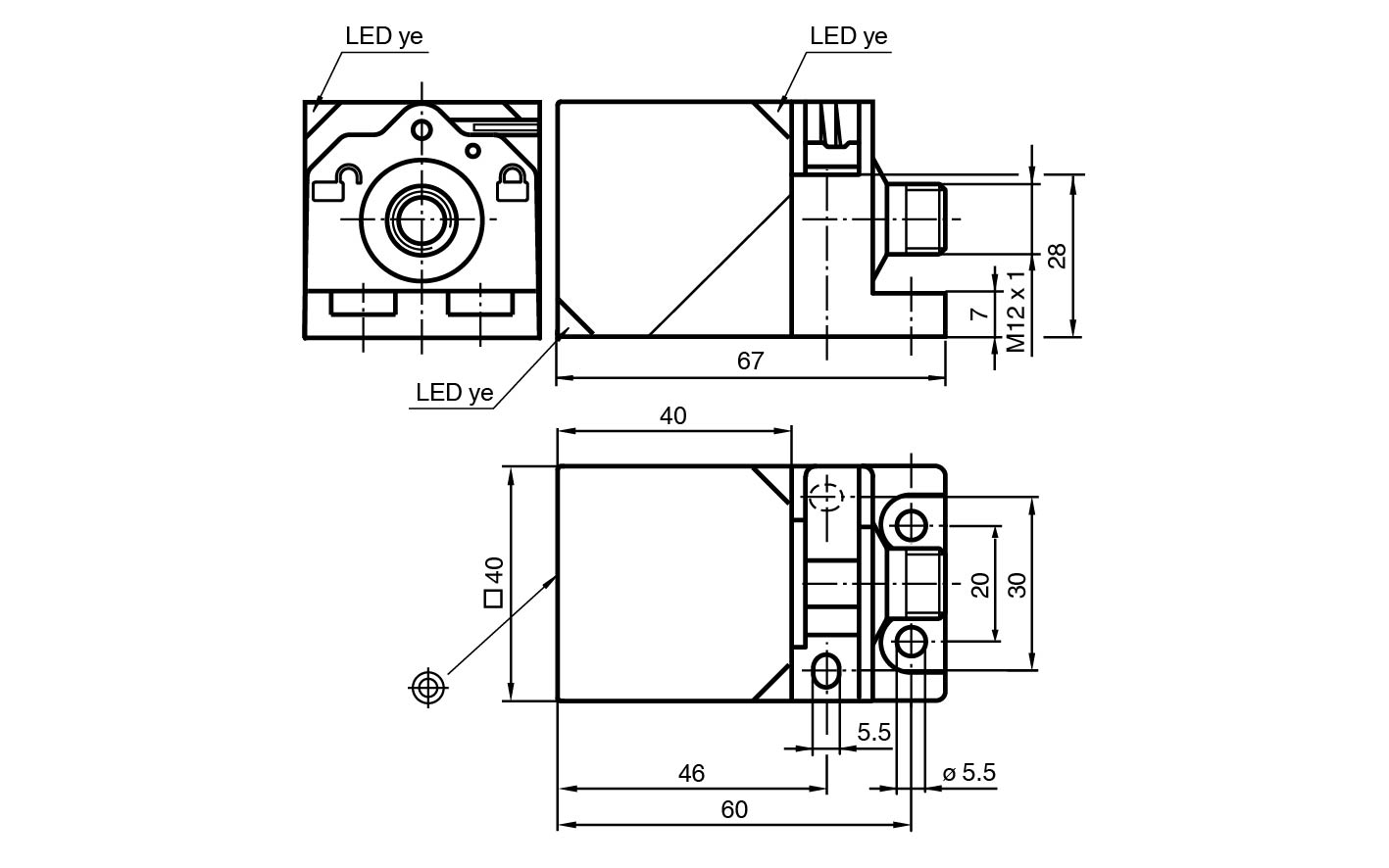

| 尺寸 | 尺寸 |
| 高度40 mm宽度40 mm长度67 mm | 高度40 mm宽度40 mm长度67 mm |
| 螺纹 | M12 x 1 |
| 针脚数 | 4 |
| 高度 | 40 mm |
| 宽度 | 40 mm |
| 长度 | 67 mm |
