倍加福

NBB20-L2M-EU-175MM-4DT04

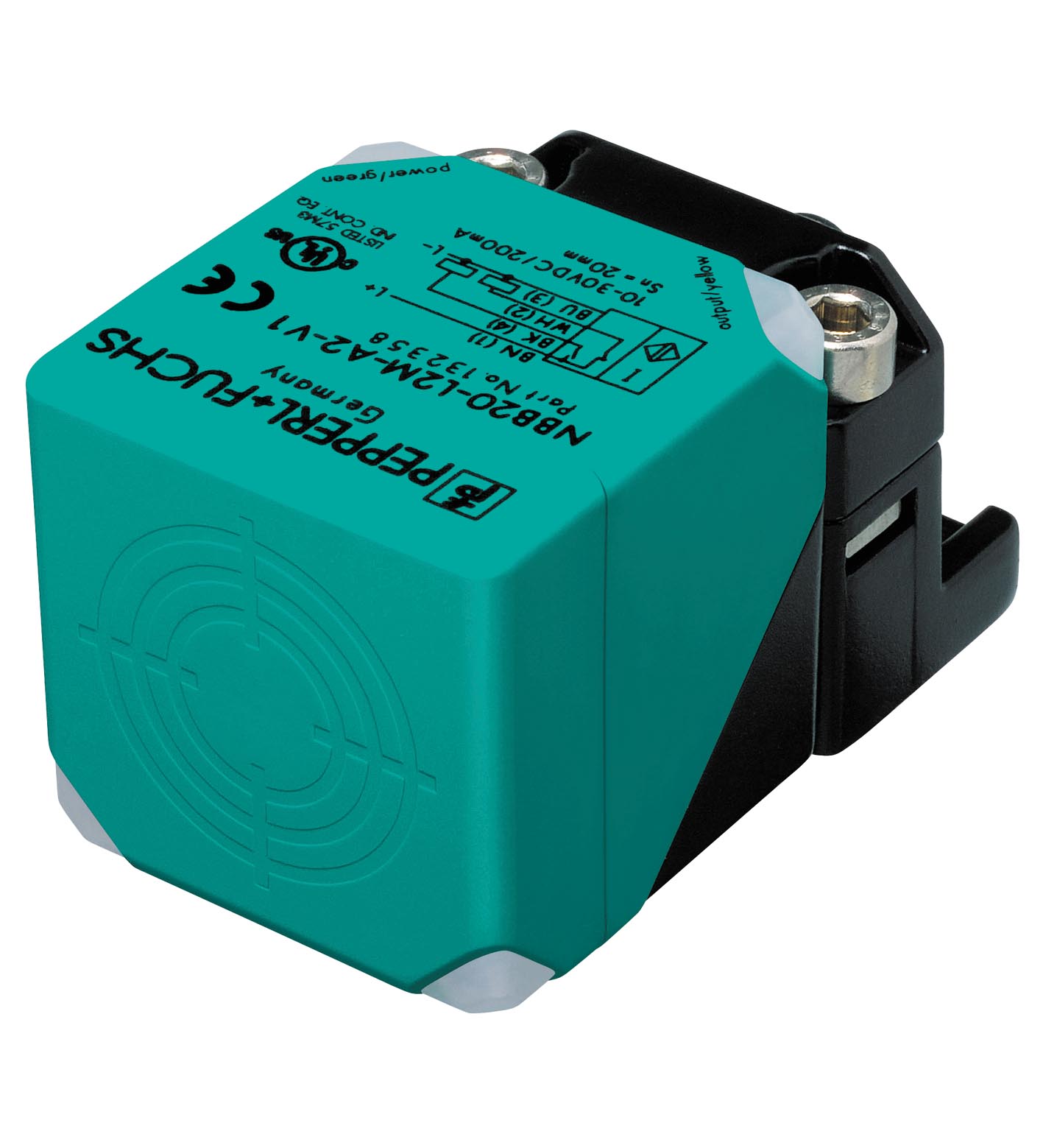

NBB20-L2M-EU-175MM-4DT04 电感式传感器

订货号: 70120192
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

输出类型	数字电压输出
额定工作距离	20 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 16,2 mm
实际工作距离	18 ... 22 mm
驱动器件	软钢，如 1.0037、SR235JR（之前为 St37-2） 60 mm x 60 mm x 1 mm
衰减系数 rAl	0,33
衰减系数 rCu	0,31
衰减系数 r304	0,74
衰减系数 rBrass	0,41

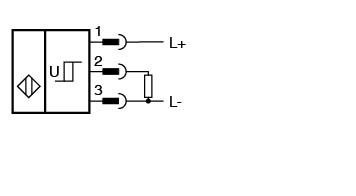

输出类型	3 线
工作电压	10 ... 30 V DC
开关频率	0 ... 440 Hz
迟滞	类型 5 %
反极性保护	反极性保护
短路保护	是
温度漂移	≤ 10%
空载电流	≤ 15 mA
可用前的时间延迟	≤ 40 ms
负载电阻器	min. 20 kΩ
工作电压指示灯	绿色 LED
开关状态指示灯	黄色 LED
MTTFd	953 a
MTTFd	953 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
输出值	检测到物体： 4,5 V ± 0.2 V 未检测到物体： 0,5 V ± 0.2 V
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-40 ... 80 °C (-40 ... 176 °F)
存储温度	-40 ... 80 °C (-40 ... 176 °F)
连接类型	带插头的固定缆线
外壳材料	PA-GF35带木聚糖涂层的金属底座带木聚糖涂层的金属安装法兰。
感应面	PA-GF35
防护等级	IP69K
连接器	连接器
针脚数4连接组件Deutsch 连接器 DT04-4P-CE02 Deutsch 楔形接头 W4P Deutsch 触点 1060-16-0622	针脚数4连接组件Deutsch 连接器 DT04-4P-CE02 Deutsch 楔形接头 W4P Deutsch 触点 1060-16-0622
电缆	电缆
材料PUR颜色黑色线芯横截面积0,75 mm2长度L150 mm ± max. 5 mm	材料PUR颜色黑色线芯横截面积0,75 mm2长度L150 mm ± max. 5 mm
质量	272 g

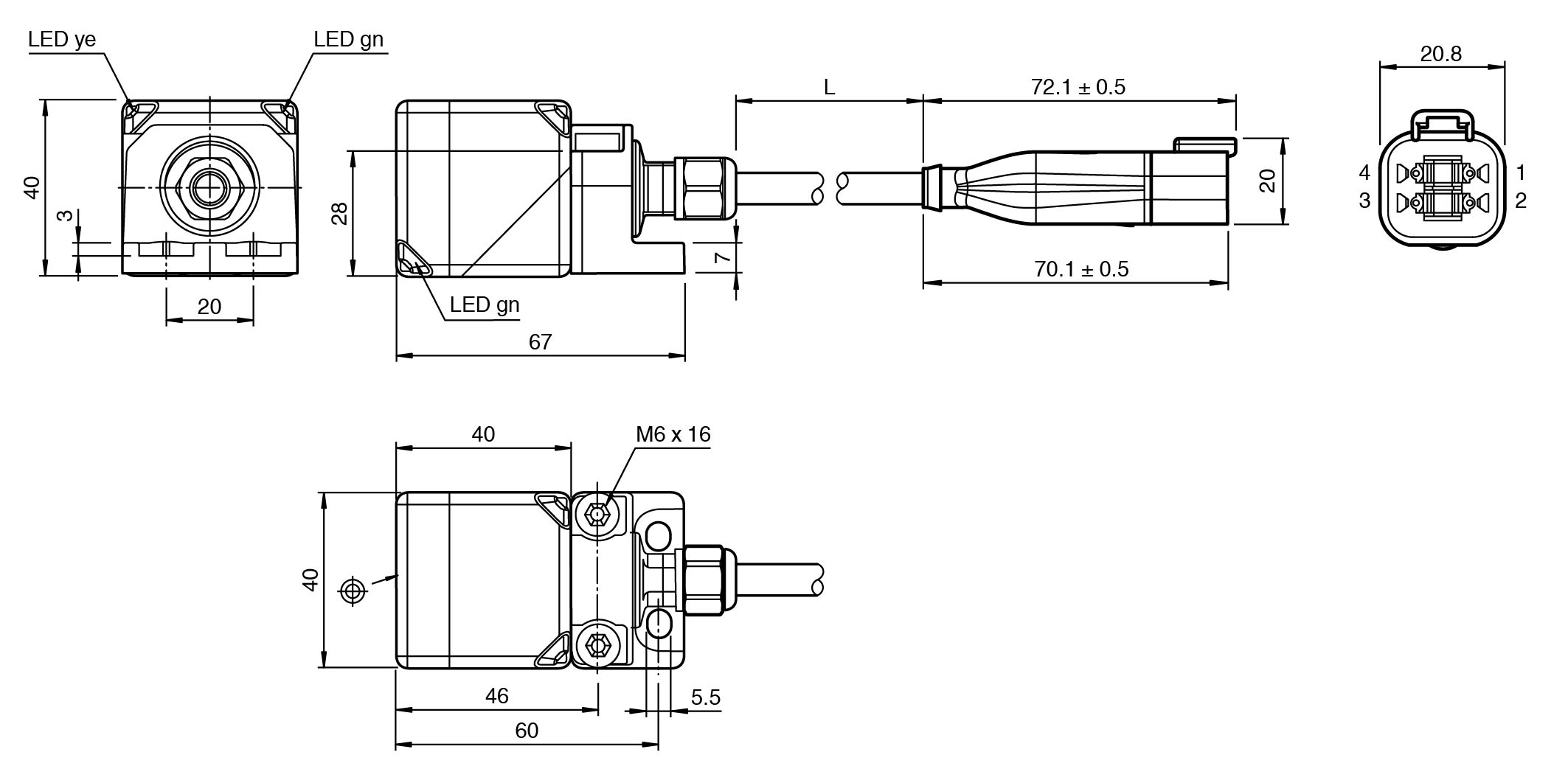

尺寸	尺寸
高度40 mm宽度40 mm长度67 mm	高度40 mm宽度40 mm长度67 mm
针脚数	4
连接组件	Deutsch 连接器 DT04-4P-CE02 Deutsch 楔形接头 W4P Deutsch 触点 1060-16-0622
材料	PUR
颜色	黑色
线芯横截面积	0,75 mm2
长度	150 mm ± max. 5 mm
高度	40 mm
宽度	40 mm
长度	67 mm
