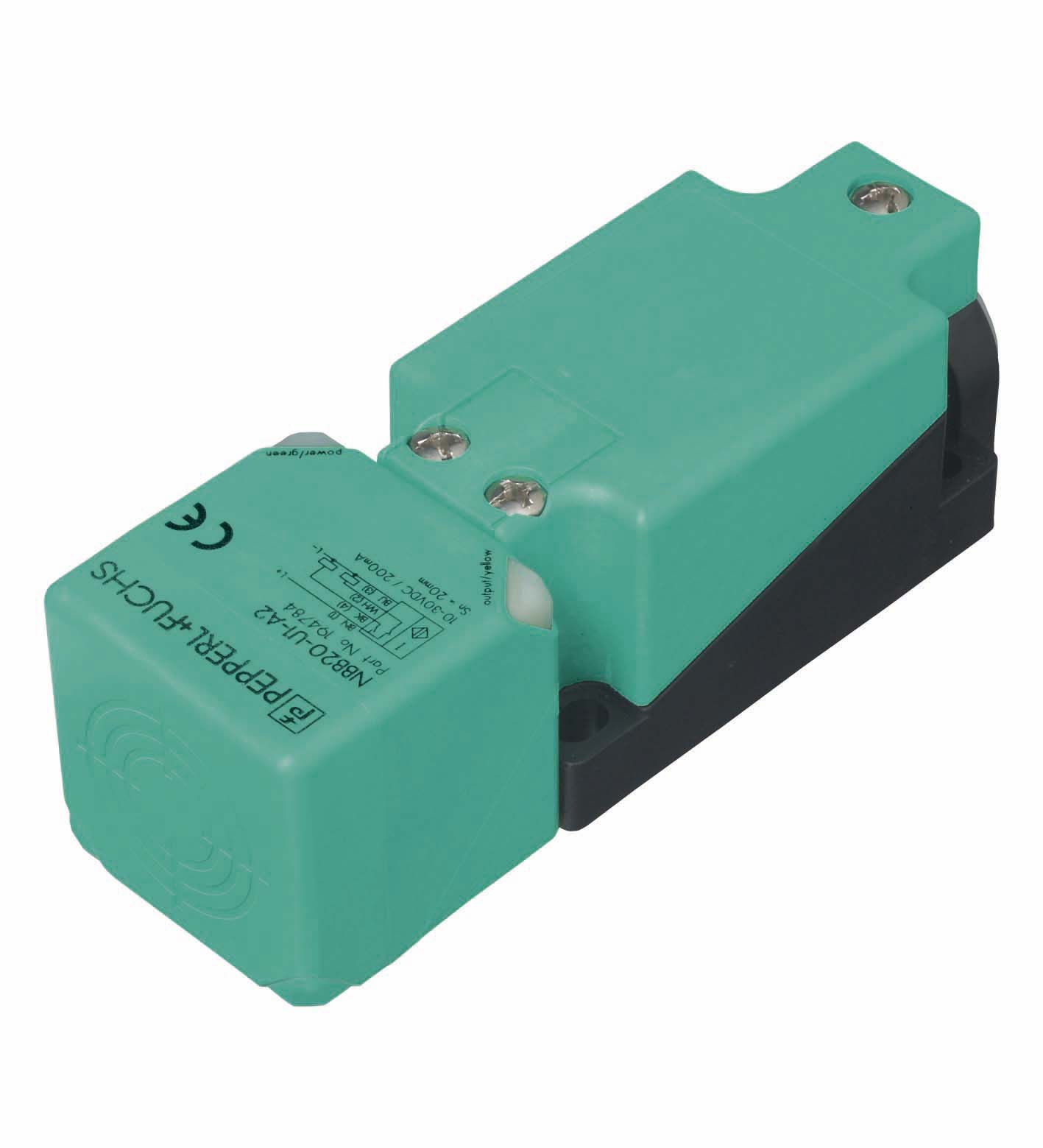

产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常闭 (NC) |
|---|---|
| 输出类型 | NAMUR |
| 额定工作距离 | 20 mm |
| 安装 | 齐平 |
| 确保操作距离 | 0 ... 16,2 mm |
| 实际工作距离 | 18 ... 22 mm |
| 衰减系数 rAl | 0,37 |
| 衰减系数 rCu | 0,35 |
| 衰减系数 r304 | 0,79 |

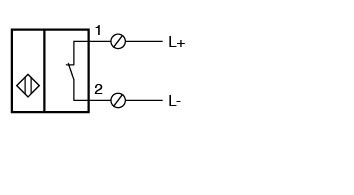

| 输出类型 | 2 线 |
| 额定电压 | 8,2 V （Ri 约 1 kΩ） |
| 开关频率 | 0 ... 250 Hz |
| 迟滞 | 1 ... 15 % 类型 5 % |
| 反极性保护 | 反极性保护 |
| 短路保护 | 是 |
| 电流消耗 | 电流消耗 |
| 未检测到测量板≥ 3 mA检测到测量板≤ 1 mA | 未检测到测量板≥ 3 mA检测到测量板≤ 1 mA |
| 开关状态指示灯 | 黄色 LED |
| 未检测到测量板 | ≥ 3 mA |
| 检测到测量板 | ≤ 1 mA |
| MTTFd | 1697 a |
| MTTFd | 1697 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999电磁兼容性NE 21:2007标准EN IEC 60947-5-2 | NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999电磁兼容性NE 21:2007标准EN IEC 60947-5-2 |
| NAMUR | EN 60947-5-6:2000 IEC 60947-5-6:1999 |
| 电磁兼容性 | NE 21:2007 |
| 标准 | EN IEC 60947-5-2 |
| IECEx 认证 | IECEx 认证 |
| 设备保护级别 GaIECEx PTB 11.0021X设备保护级别 GbIECEx PTB 11.0021X设备保护级别 DaIECEx PTB 11.0021X设备保护级别 MbIECEx PTB 11.0021X | 设备保护级别 GaIECEx PTB 11.0021X设备保护级别 GbIECEx PTB 11.0021X设备保护级别 DaIECEx PTB 11.0021X设备保护级别 MbIECEx PTB 11.0021X |
| ATEX 认证 | ATEX 认证 |
| 设备保护级别 GaPTB 00 ATEX 2032 X设备保护级别 GbPTB 00 ATEX 2032 X设备保护级别 DaPTB 00 ATEX 2032 X | 设备保护级别 GaPTB 00 ATEX 2032 X设备保护级别 GbPTB 00 ATEX 2032 X设备保护级别 DaPTB 00 ATEX 2032 X |
| UL 认证 | 通过 cULus 认证 负载类型：一般用途 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 8,2 V DC |
| 普通位置E87056危险位置E501628控制图116-0451 | 普通位置E87056危险位置E501628控制图116-0451 |
| CCC 认证 | CCC 认证 |
| 危险位置2020322315002303 | 危险位置2020322315002303 |
| CML 认证 | 根据要求 |
| ANZEx | 19.3001X |
| 船舶认证 | DNVGL TAA00001A5 |
| 设备保护级别 Ga | IECEx PTB 11.0021X |
| 设备保护级别 Gb | IECEx PTB 11.0021X |
| 设备保护级别 Da | IECEx PTB 11.0021X |
| 设备保护级别 Mb | IECEx PTB 11.0021X |
| 设备保护级别 Ga | PTB 00 ATEX 2032 X |
| 设备保护级别 Gb | PTB 00 ATEX 2032 X |
| 设备保护级别 Da | PTB 00 ATEX 2032 X |
| 普通位置 | E87056 |
| 危险位置 | E501628 |
| 控制图 | 116-0451 |
| 危险位置 | 2020322315002303 |
| 环境温度 | -25 ... 100 °C (-13 ... 212 °F) |
| 存储温度 | -40 ... 100 °C (-40 ... 212 °F) |
| 连接类型 | 螺丝接线端子 |
| 连接信息 | 一个端子接头最多可以安装两根线芯横截面积相同的导线！ 拧紧扭矩 1.2 Nm + 10% |
| 线芯横截面积 | 达 2.5 mm2 ， 剥线绝缘长度：7 mm |
| 最小线芯横截面积无导线端套圈 0,5 mm2 ， 带连接器套 0,34 mm2最大线芯横截面积无导线端套圈 2,5 mm2 ， 带连接器套 1,5 mm2 | 最小线芯横截面积无导线端套圈 0,5 mm2 ， 带连接器套 0,34 mm2最大线芯横截面积无导线端套圈 2,5 mm2 ， 带连接器套 1,5 mm2 |
| 连接（系统侧） | 螺丝接线端子 ， M20 x 1.5 缆线密封接头 ， 可用螺纹长度 9.1 mm ， 最大旋入深度 9.1 mm |
| 外壳材料 | PA |
| 感应面 | PA |
| 防护等级 | IP66 / IP68 / IP69K |
| 质量 | 225 g |

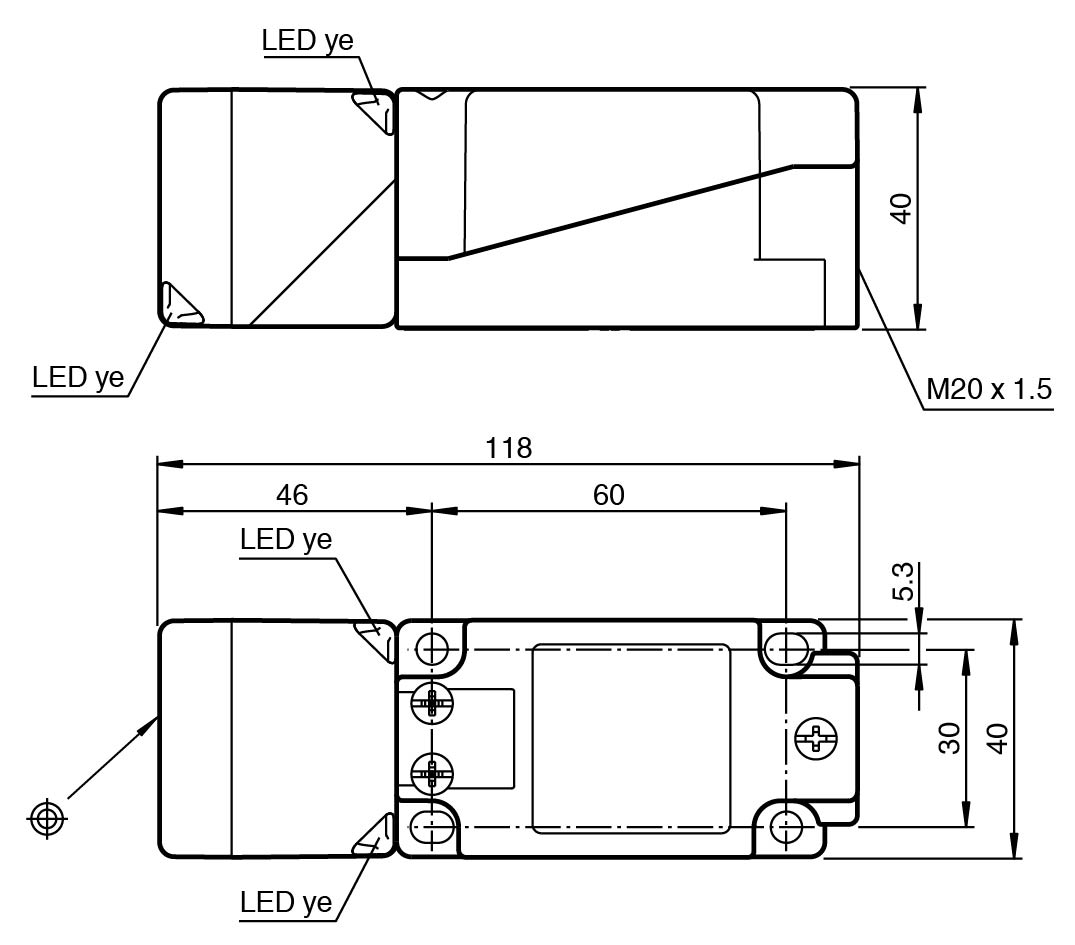

| 尺寸 | 尺寸 |
| 高度40 mm宽度40 mm长度118 mm | 高度40 mm宽度40 mm长度118 mm |
| 注意 | 拧紧扭矩：1.8 Nm（外壳） |
| 最小线芯横截面积 | 无导线端套圈 0,5 mm2 ， 带连接器套 0,34 mm2 |
| 最大线芯横截面积 | 无导线端套圈 2,5 mm2 ， 带连接器套 1,5 mm2 |
| 高度 | 40 mm |
| 宽度 | 40 mm |
| 长度 | 118 mm |
| 在危险区域使用： | 参见使用说明书 |
