NBB3-V3-E3

NBB3-V3-E3 电感式传感器

订货号: 225236
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常闭 (NC)
输出类型	PNP
额定工作距离	3 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 2,43 mm
衰减系数 rAl	0,35
衰减系数 rCu	0,33
衰减系数 r304	0,82
衰减系数 rBrass	0,5
输出类型	3 线
工作电压	10 ... 30 V DC
开关频率	0 ... 1000 Hz
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 3 V
工作电流	0 ... 100 mA
断态电流	0 ... 0,5 mA 类型 0,1 µA 在 25 °C 时
空载电流	≤ 15 mA
开关状态指示灯	黄色 LED
MTTFd	2300 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
连接类型	电缆
外壳材料	PBT
感应面	PBT
防护等级	IP67
电缆	电缆
导线端箍是电缆直径3 mm + 0,3 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数3线芯横截面积0,14 mm2长度L130 mm	导线端箍是电缆直径3 mm + 0,3 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数3线芯横截面积0,14 mm2长度L130 mm
紧固螺丝的紧固扭矩	≤ 0,4 Nm

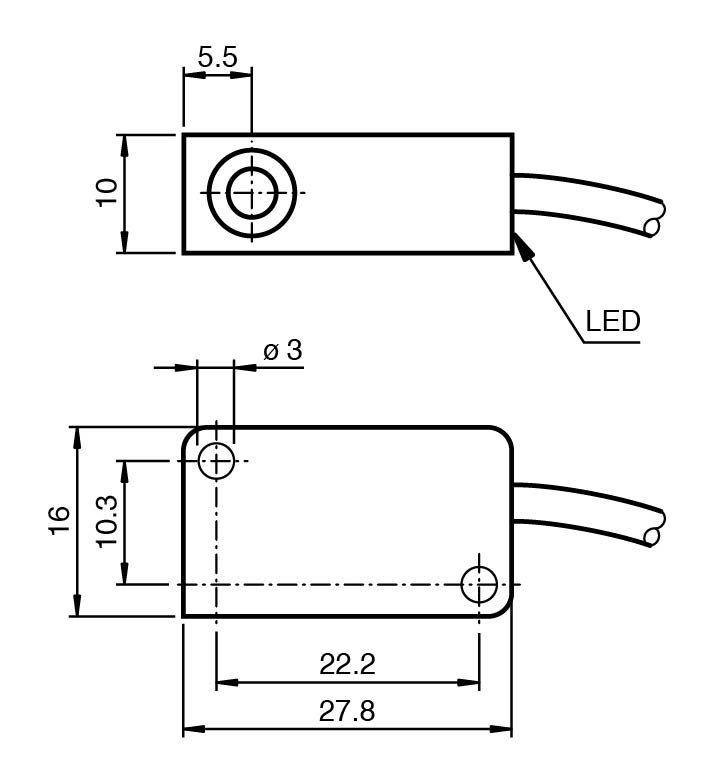

尺寸	尺寸
高度10,2 mm宽度27,8 mm长度16 mm	高度10,2 mm宽度27,8 mm长度16 mm
导线端箍	是
电缆直径	3 mm + 0,3 mm
弯曲半径	> 10 x 缆线直径
材料	PVC
颜色	灰色
芯数	3
线芯横截面积	0,14 mm2
长度	130 mm
高度	10,2 mm
宽度	27,8 mm
长度	16 mm
