产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | 双线式 |
| 额定工作距离 | 3 mm |
| 安装 | 齐平 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 2,4 mm |
| 实际工作距离 | 2,7 ... 3,3 mm 类型 |
| 衰减系数 rAl | 0,45 |
| 衰减系数 rCu | 0,35 |
| 衰减系数 r304 | 0,8 |
| 衰减系数 rBrass | 0,5 |
| 输出类型 | 2 线 |
| 工作电压 | 5 ... 60 V DC |
| 开关频率 | 0 ... 2000 Hz |
| 迟滞 | 类型 0,2 mm |
| 反极性保护 | 反极性保护 |
| 短路保护 | 无 |
| 感应过电压保护 | 是 |
| 电压降 | ≤ 4 V |
| 在 IL 下的压降 | 在 IL 下的压降 |
| 电压降 IL = 10 mA，开关元件打开Ud3,4 ... 3,9 V 类型 3,6 V | 电压降 IL = 10 mA，开关元件打开Ud3,4 ... 3,9 V 类型 3,6 V |
| 工作电流 | 4 ... 100 mA |
| 最低工作电流 | 4 mA |
| 断态电流 | 0,4 ... 0,55 mA 类型 0,46 mA |
| 可用前的时间延迟 | ≤ 1 ms |
| 开关状态指示灯 | 黄色 LED |
| 电压降 IL = 10 mA，开关元件打开 | 3,4 ... 3,9 V 类型 3,6 V |
| 紧固螺丝的紧固扭矩 | 0,4 Nm |
| MTTFd | 1552 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 负载类型：电阻性 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 60 V DC 输出开关电流: 100 mA |
| CCC 认证 | 通过中国强制性产品认证 (CCC) |
| 环境温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | PBT |
| 感应面 | PBT |
| 防护等级 | IP67 |
| 电缆 | 电缆 |
| 导线端箍是电缆直径3 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数2线芯横截面积0,14 mm2长度L130 mm | 导线端箍是电缆直径3 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数2线芯横截面积0,14 mm2长度L130 mm |
| 质量 | 7,5 g |

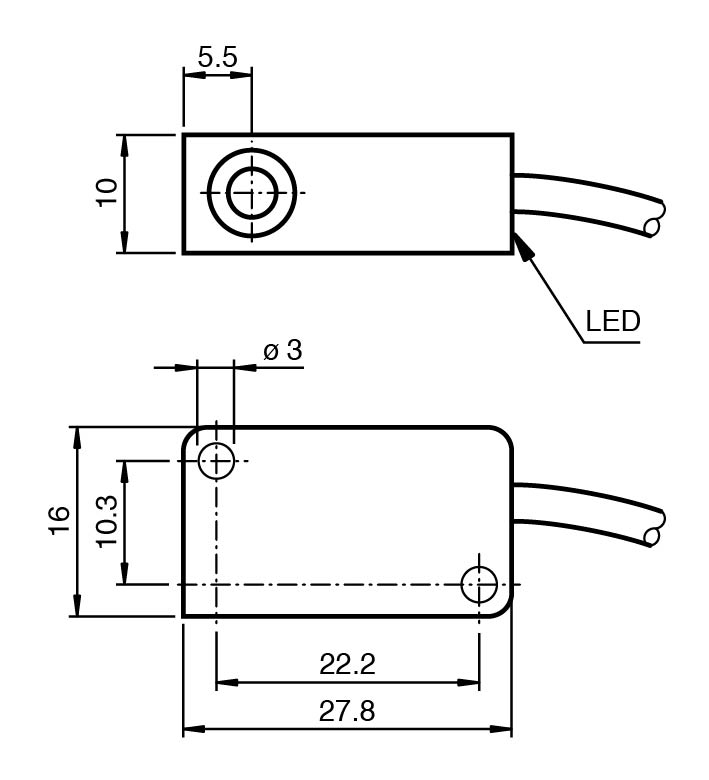

| 尺寸 | 尺寸 |
| 高度10,2 mm宽度27,8 mm长度16 mm | 高度10,2 mm宽度27,8 mm长度16 mm |
| 导线端箍 | 是 |
| 电缆直径 | 3 mm ± 0,2 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PVC |
| 颜色 | 灰色 |
| 芯数 | 2 |
| 线芯横截面积 | 0,14 mm2 |
| 长度 | 130 mm |
| 高度 | 10,2 mm |
| 宽度 | 27,8 mm |
| 长度 | 16 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
