TECHNICAL DATA
规格参数
通用规格
| 额定工作距离 | 4 mm |
|---|---|
| 安装 | 齐平 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 3,24 mm |
| 驱动器件 | 软钢，如 1.0037、SR235JR（之前为 St37-2） 12 mm x 12 mm x 1 mm |
| 衰减系数 rAl | 0,45 |
| 衰减系数 rCu | 0,35 |
| 衰减系数 r304 | 0,75 |
| 衰减系数 rBrass | 0,45 |

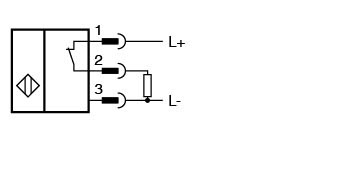

| 输出类型 | 3 线 |
| 工作电压 | 7 ... 30 V |
| 开关频率 | 0 ... 2200 Hz |
| 迟滞 | 典型值为 5% |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 2 V |
| 工作电流 | 0 ... 200 mA |
| 断态电流 | 0 ... 0,5 mA 类型 4 µA 在 25 °C 时 |
| 空载电流 | ≤ 10 mA |
| 可用前的时间延迟 | ≤ 200 ms |
| 开关状态指示灯 | 黄色多孔 LED |
| MTTFd | 1484 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| 环境温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 连接类型 | 连接器插头 |
| 外壳材料 | 黄铜，镀镍 |
| 感应面 | PBT |
| 防护等级 | IP67 |
| 连接器 | 连接器 |
| 螺纹M12 x 1针脚数4 | 螺纹M12 x 1针脚数4 |
| 质量 | 50 g |

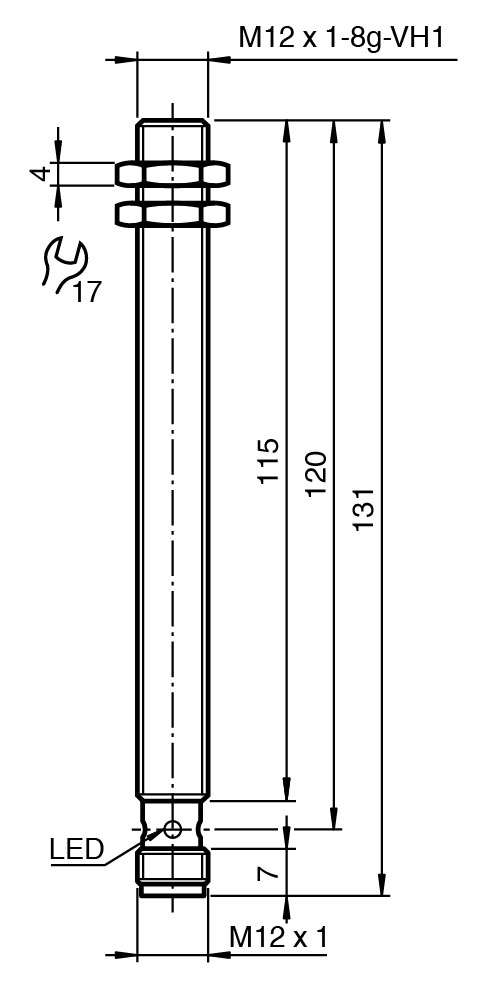

| 尺寸 | 尺寸 |
| 长度130 mm直径12 mm | 长度130 mm直径12 mm |
| 螺纹 | M12 x 1 |
| 针脚数 | 4 |
| 长度 | 130 mm |
| 直径 | 12 mm |
| 供货范围 | 供货范围包含 2 颗自锁螺母 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
