倍加福

NBB4-12GM40-EU-M1-300MM-3DT04

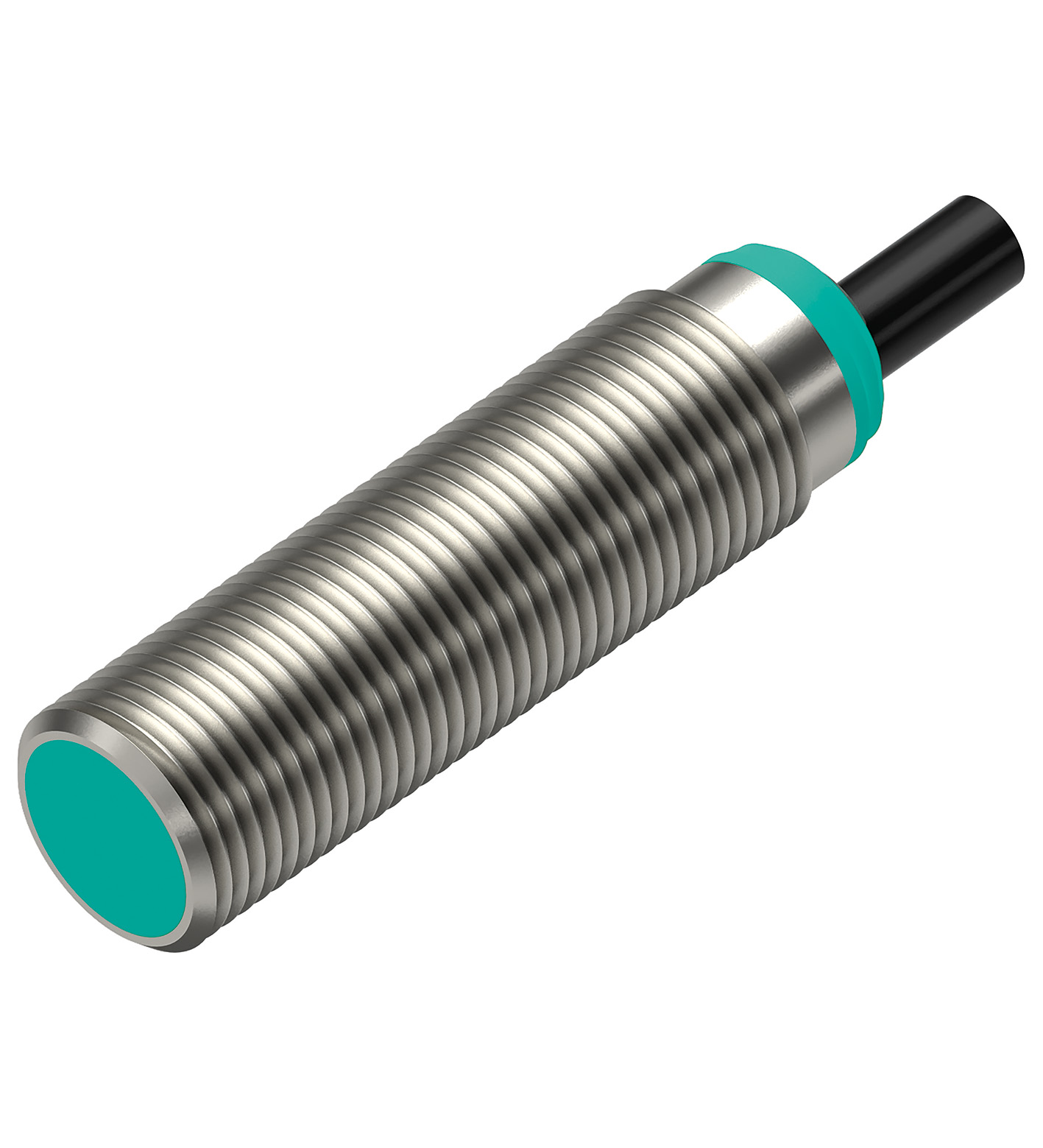

NBB4-12GM40-EU-M1-300MM-3DT04 电感式传感器

订货号: 70128555
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

输出类型	数字电压输出
额定工作距离	4 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 3,24 mm
驱动器件	软钢，如 1.0037、SR235JR（之前为 St37-2） 12 mm x 12 mm x 1 mm
衰减系数 rAl	0,4
衰减系数 rCu	0,3
衰减系数 r304	0,7
衰减系数 rBrass	0,45

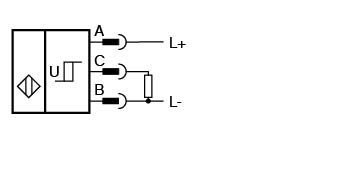

输出类型	3 线
工作电压	7 ... 30 V DC
开关频率	0 ... 2200 Hz
迟滞	2 ... 15 %
反极性保护	反极性保护
短路保护	是
温度漂移	≤ 10%
空载电流	≤ 15 mA
可用前的时间延迟	≤ 100 ms
负载电阻器	min. 20 kΩ
开关状态指示灯	黄色 LED
输出值	检测到物体： 4,5 V ± 0.2 V 未检测到物体： 0,5 V ± 0.2 V
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
环境温度	-40 ... 85 °C (-40 ... 185 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	带插头的固定缆线
外壳材料	黄铜，白青铜带涂层
感应面	PBT ，绿色
防护等级	IP68 / IP69K
连接器	连接器
连接组件Deutsch 连接器 DT04-3P-CE02 Deutsch 触点 1060-16-0622 Deutsch 楔形接头 W3P	连接组件Deutsch 连接器 DT04-3P-CE02 Deutsch 触点 1060-16-0622 Deutsch 楔形接头 W3P
电缆	电缆
电缆直径6 mm ± 0,2 mm弯曲半径> 6 x 缆线直径材料PUR颜色黑色芯数3线芯横截面积0,75 mm2长度L285 mm ± max. 10 mm	电缆直径6 mm ± 0,2 mm弯曲半径> 6 x 缆线直径材料PUR颜色黑色芯数3线芯横截面积0,75 mm2长度L285 mm ± max. 10 mm

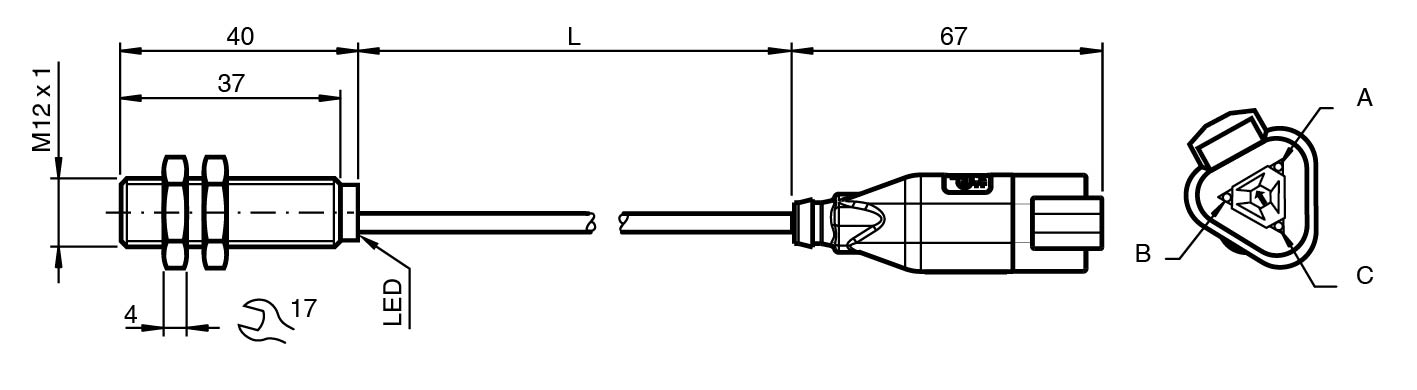

尺寸	尺寸
长度43 mm直径12 mm	长度43 mm直径12 mm
连接组件	Deutsch 连接器 DT04-3P-CE02 Deutsch 触点 1060-16-0622 Deutsch 楔形接头 W3P
电缆直径	6 mm ± 0,2 mm
弯曲半径	> 6 x 缆线直径
材料	PUR
颜色	黑色
芯数	3
线芯横截面积	0,75 mm2
长度	285 mm ± max. 10 mm
长度	43 mm
直径	12 mm
供货范围	供货范围包含 2 颗自锁螺母
