倍加福

NBB4-12GM50-A2-V1

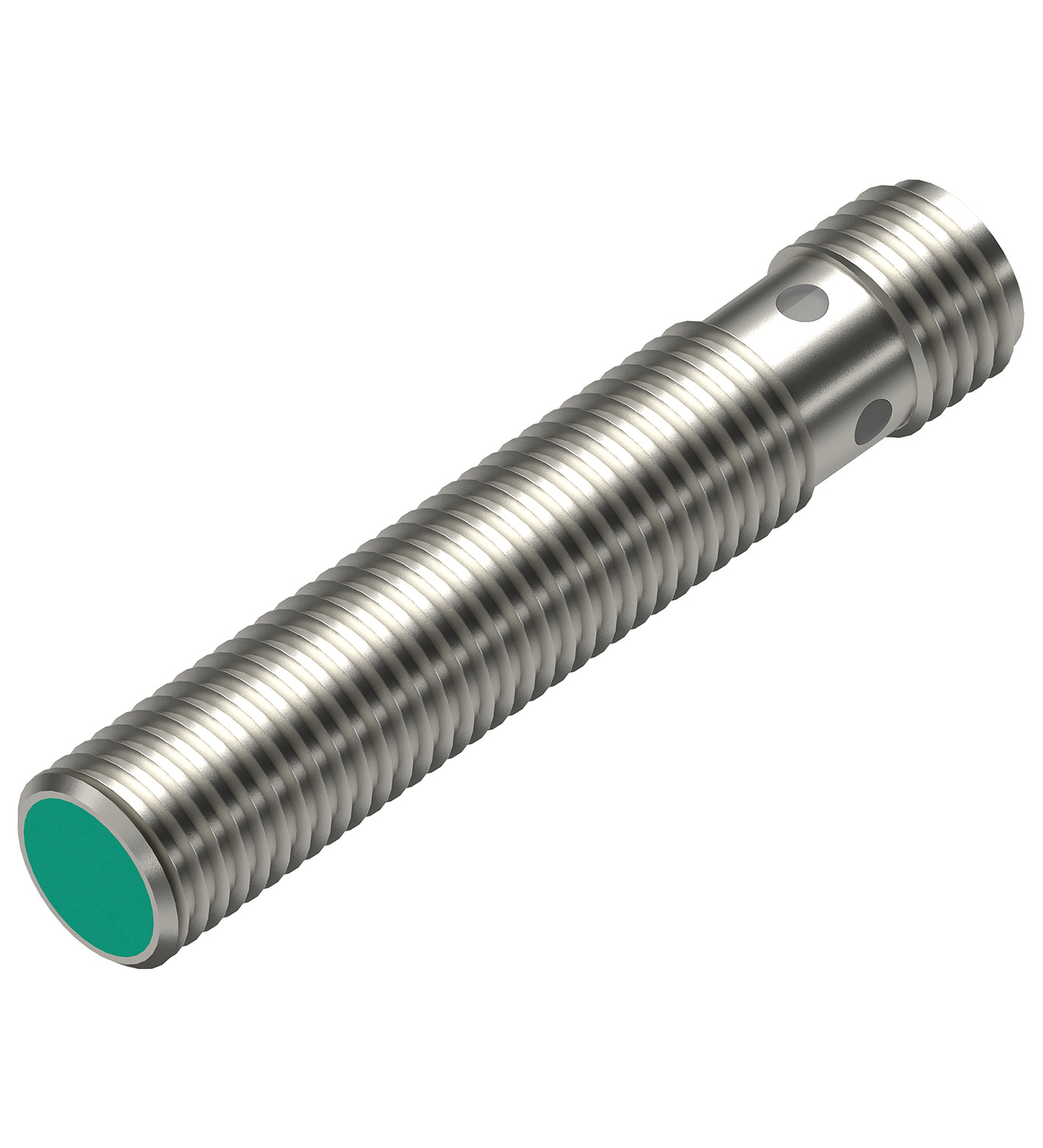

NBB4-12GM50-A2-V1 电感式传感器

订货号: 326161-0007
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	互补
输出类型	PNP
额定工作距离	4 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 3,24 mm
驱动器件	软钢，如 1.0037、SR235JR（之前为 St37-2） 12 mm x 12 mm x 1 mm
衰减系数 rAl	0,4
衰减系数 rCu	0,35
衰减系数 r304	0,79
衰减系数 rBrass	0,49

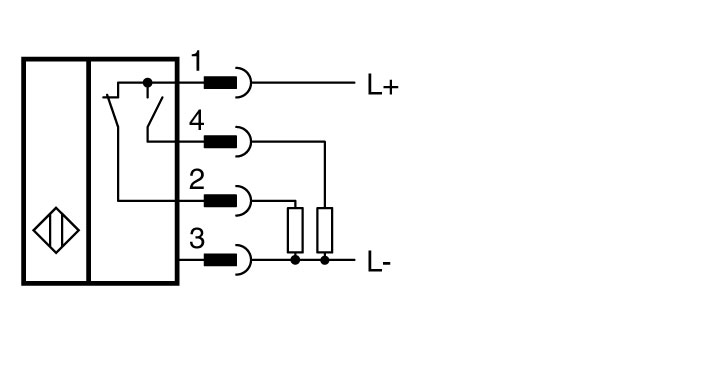

输出类型	4 线
工作电压	6 ... 36 V
开关频率	0 ... 2550 Hz
迟滞	类型 5 %
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 1 V
工作电流	0 ... 200 mA
断态电流	最大 20 µA
空载电流	≤ 15 mA
可用前的时间延迟	≤ 10 ms
开关状态指示灯	黄色多孔 LED
MTTFd	1193 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
PWIS 符合性	VDMA 24364-A1/B2/C1/T100°C-W
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
防护等级	II
额定绝缘电压Ui36 V额定冲击耐受电压Uimp500 V	额定绝缘电压Ui36 V额定冲击耐受电压Uimp500 V
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 36 V DC 输出开关电流: 200 mA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
船舶认证	DNVGL TAA00003AK
额定绝缘电压	36 V
额定冲击耐受电压	500 V
环境温度	-40 ... 85 °C (-40 ... 185 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	连接器插头
外壳材料	黄铜，白青铜带涂层
感应面	PBT ，绿色
防护等级	IP65 / IP66 / IP67 / IP68 / IP69
连接器	连接器
螺纹M12 x 1针脚数4	螺纹M12 x 1针脚数4
质量	29 g

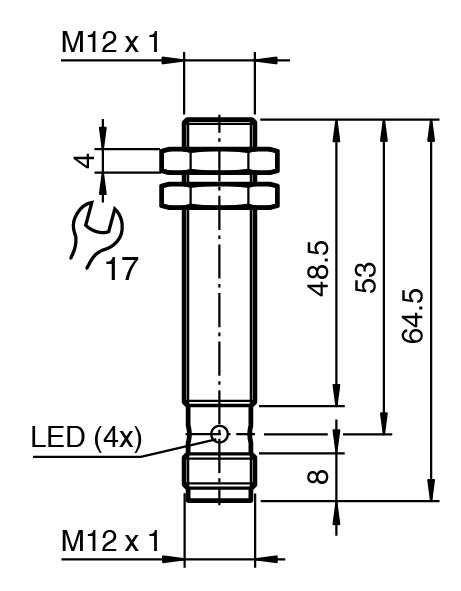

尺寸	尺寸
长度64,5 mm直径12 mm	长度64,5 mm直径12 mm
安装	有螺母，M12
拧紧扭矩	≤ 10 Nm
螺纹	M12 x 1
针脚数	4
长度	64,5 mm
直径	12 mm
供货范围	供货范围包含 2 颗自锁螺母
