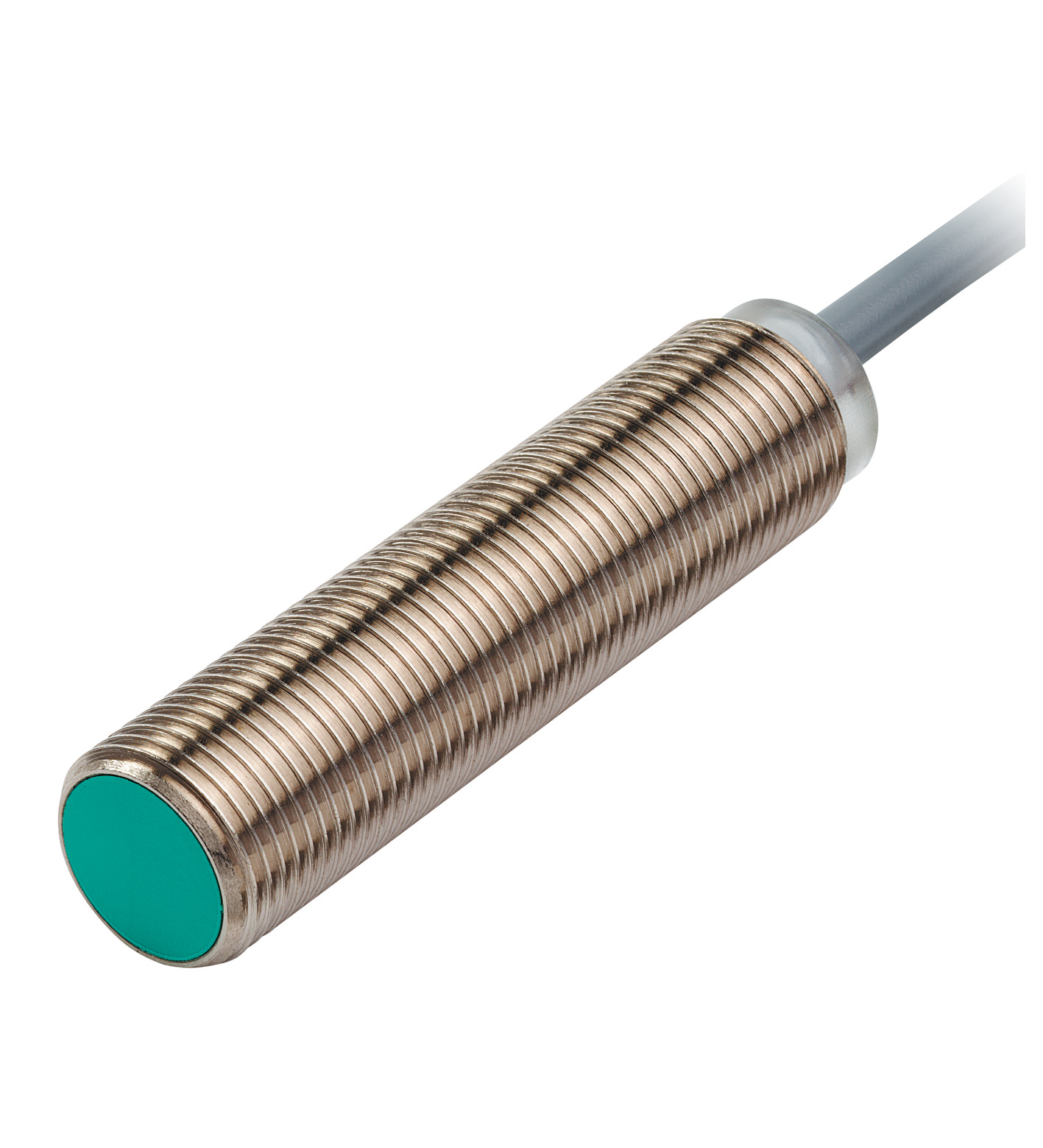

产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | PNP |
| 额定工作距离 | 4 mm |
| 安装 | 齐平 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 3,24 mm |
| 驱动器件 | 软钢，如 1.0037、SR235JR（之前为 St37-2） 12 mm x 12 mm x 1 mm |
| 衰减系数 rAl | 0,45 |
| 衰减系数 rCu | 0,35 |
| 衰减系数 r304 | 0,75 |
| 衰减系数 rBrass | 0,45 |
| 输出类型 | 3 线 |
| 工作电压 | 5 ... 60 V |
| 开关频率 | 0 ... 2500 Hz |
| 迟滞 | 类型 5 % |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 感应过电压保护 | 是 |
| 浪涌抑制 | 是 |
| 电压降 | ≤ 2 V |
| 额定绝缘电压 | 60 V |
| 工作电流 | 0 ... 200 mA |
| 断态电流 | 0 ... 0,5 mA 类型 0,1 µA 在 25 °C 时 |
| 空载电流 | ≤ 7 mA |
| 可用前的时间延迟 | ≤ 200 ms |
| 开关状态指示灯 | 黄色 LED |
| MTTFd | 1000,5 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| E1 型式批准 | 10R-06 |
| 环境温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 连接类型 | 带插头的固定缆线 |
| 外壳材料 | 黄铜，镀镍 |
| 感应面 | PBT |
| 防护等级 | IP68 / IP69K |

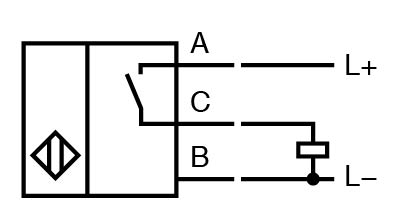

| 连接器 | 连接器 |
| 针脚数3连接组件Deutsch 连接器 DT04-3P-CE02 Deutsch 楔形接头 W3P Deutsch 触点 1060-16-0622 | 针脚数3连接组件Deutsch 连接器 DT04-3P-CE02 Deutsch 楔形接头 W3P Deutsch 触点 1060-16-0622 |
| 电缆 | 电缆 |
| 电缆直径6 mm ± 0,2 mm弯曲半径> 6 x 缆线直径材料PUR颜色黑色芯数3线芯横截面积0,75 mm2长度L125 mm | 电缆直径6 mm ± 0,2 mm弯曲半径> 6 x 缆线直径材料PUR颜色黑色芯数3线芯横截面积0,75 mm2长度L125 mm |

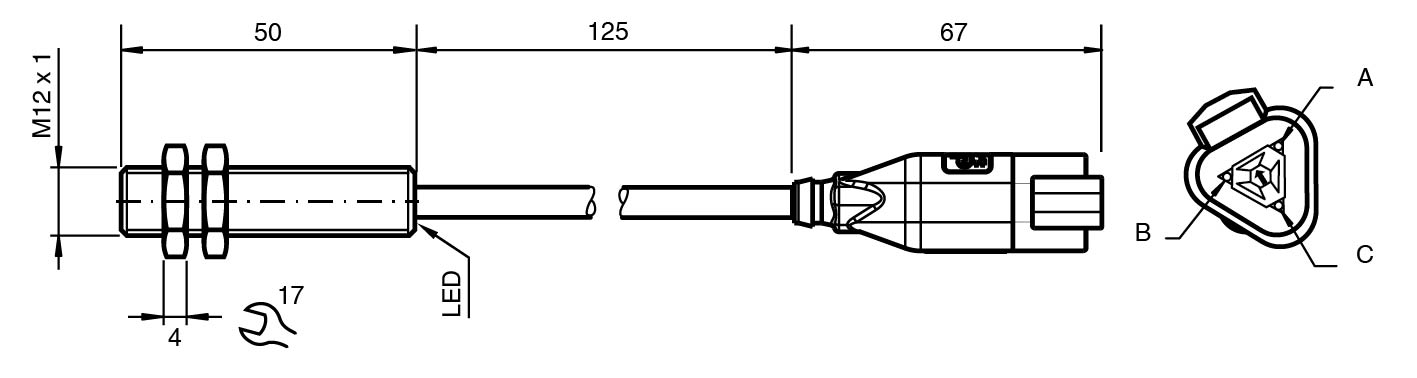

| 尺寸 | 尺寸 |
| 长度50 mm直径12 mm | 长度50 mm直径12 mm |
| 注意 | 模制 连接器 |
| 针脚数 | 3 |
| 连接组件 | Deutsch 连接器 DT04-3P-CE02 Deutsch 楔形接头 W3P Deutsch 触点 1060-16-0622 |
| 电缆直径 | 6 mm ± 0,2 mm |
| 弯曲半径 | > 6 x 缆线直径 |
| 材料 | PUR |
| 颜色 | 黑色 |
| 芯数 | 3 |
| 线芯横截面积 | 0,75 mm2 |
| 长度 | 125 mm |
| 长度 | 50 mm |
| 直径 | 12 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
