倍加福

NBB4-12GM50-E2-M

NBB4-12GM50-E2-M 电感式传感器

订货号: 240150
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	PNP
额定工作距离	4 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 3,24 mm
驱动器件	软钢，如 1.0037、SR235JR（之前为 St37-2） 12 mm x 12 mm x 1 mm
衰减系数 rAl	0,45
衰减系数 rCu	0,35
衰减系数 r304	0,75
衰减系数 rBrass	0,45
输出类型	3 线
工作电压	5 ... 60 V
开关频率	0 ... 2500 Hz
迟滞	类型 5 %
反极性保护	反极性保护
短路保护	脉冲式
感应过电压保护	是
浪涌抑制	是
电压降	≤ 2 V
额定绝缘电压	60 V
工作电流	0 ... 200 mA
断态电流	0 ... 0,5 mA 类型 0,1 µA 在 25 °C 时
空载电流	≤ 7 mA
可用前的时间延迟	≤ 200 ms
开关状态指示灯	黄色 LED
MTTFd	1000,5 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证电路：2 类电源电源/开关电压： 60 V DC 输出开关电流: 200 mA
CSA 认证	通过 cCSAus 认证，通用，2 类电源
CCC 认证	通过中国强制性产品认证 (CCC)
E1 型式批准	10R-06
环境温度	-40 ... 85 °C (-40 ... 185 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	电缆
外壳材料	黄铜，镀镍
感应面	PBT
防护等级	IP68 / IP69K
电缆	电缆
导线端箍是电缆直径6 mm ± 0,2 mm弯曲半径> 6 x 缆线直径材料PUR颜色黑色芯数3线芯横截面积0,75 mm2长度L2 m	导线端箍是电缆直径6 mm ± 0,2 mm弯曲半径> 6 x 缆线直径材料PUR颜色黑色芯数3线芯横截面积0,75 mm2长度L2 m
质量	120 g

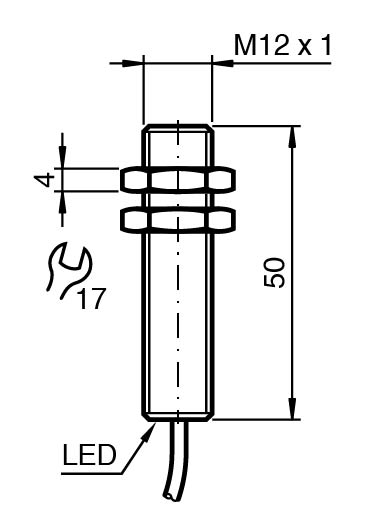

尺寸	尺寸
长度50 mm直径12 mm	长度50 mm直径12 mm
导线端箍	是
电缆直径	6 mm ± 0,2 mm
弯曲半径	> 6 x 缆线直径
材料	PUR
颜色	黑色
芯数	3
线芯横截面积	0,75 mm2
长度	2 m
长度	50 mm
直径	12 mm
