倍加福

NBB4-12GM50-E2-V1-3G-3D

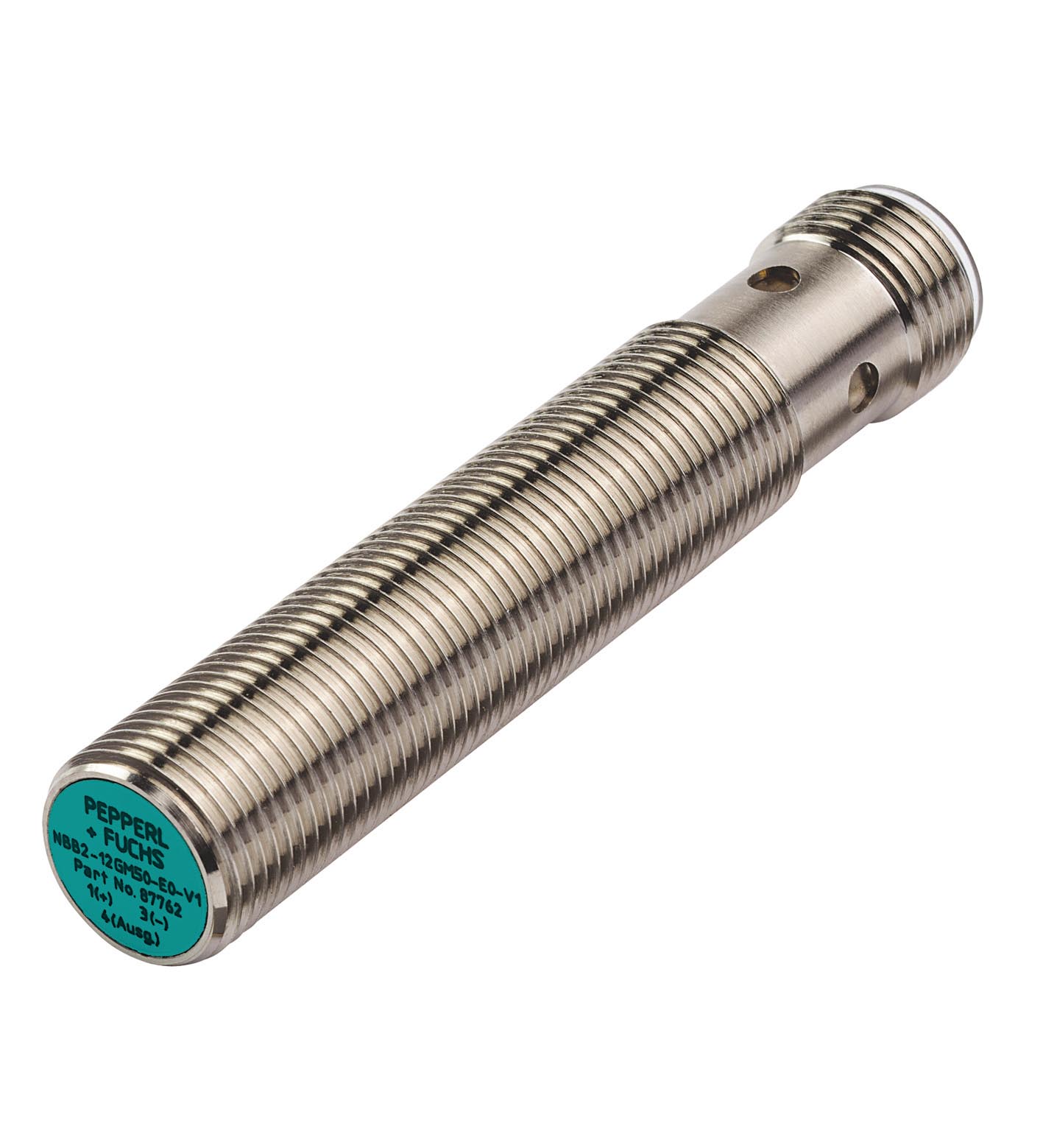

NBB4-12GM50-E2-V1-3G-3D 电感式传感器

订货号: 70126033
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	PNP
额定工作距离	4 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 3,24 mm
衰减系数 rAl	0,45
衰减系数 rCu	0,35
衰减系数 r304	0,7
输出类型	3 线
工作电压	10 ... 30 V DC
开关频率	0 ... 1000 Hz
迟滞	类型 5 %
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 3 V
工作电流	0 ... 150 mA
断态电流	0 ... 0,5 mA 类型 0,1 µA 在 25 °C 时
断态电流 TU =40 °C，开关元件关闭≤	断态电流 TU =40 °C，开关元件关闭≤
空载电流	≤ 15 mA
可用前的时间延迟	≤ 5 ms
开关状态指示灯	黄色多孔 LED
断态电流 TU =40 °C，开关元件关闭	≤
MTTFd	1820 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
IECEx 认证	IECEx 认证
设备保护级别 Gc (ec)IECEx TUR 21.0017X设备保护级别 Dc (tc)IECEx TUR 21.0018X	设备保护级别 Gc (ec)IECEx TUR 21.0017X设备保护级别 Dc (tc)IECEx TUR 21.0018X
ATEX 认证	ATEX 认证
设备保护级别 Gc (ec)TüV 20 ATEX 8523 X设备保护级别 Dc (tc)TüV 20 ATEX 8524 X	设备保护级别 Gc (ec)TüV 20 ATEX 8523 X设备保护级别 Dc (tc)TüV 20 ATEX 8524 X
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 200 mA
CCC 认证	CCC 认证
危险位置2024322315005947 2024322315005860	危险位置2024322315005947 2024322315005860
船舶认证	DNVGL TAA0000160
设备保护级别 Gc (ec)	IECEx TUR 21.0017X
设备保护级别 Dc (tc)	IECEx TUR 21.0018X
设备保护级别 Gc (ec)	TüV 20 ATEX 8523 X
设备保护级别 Dc (tc)	TüV 20 ATEX 8524 X
危险位置	2024322315005947 2024322315005860
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	连接器插头
外壳材料	黄铜，镀镍
感应面	PBT
防护等级	IP67
连接器	连接器
螺纹M12 x 1针脚数3	螺纹M12 x 1针脚数3
质量	32 g

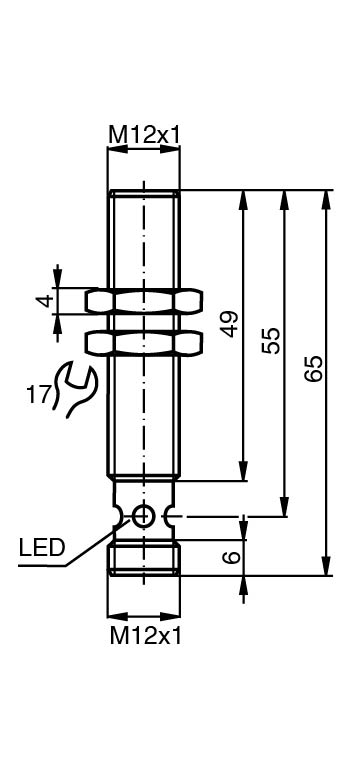

尺寸	尺寸
长度65 mm直径12 mm	长度65 mm直径12 mm
螺纹	M12 x 1
针脚数	3
长度	65 mm
直径	12 mm
供货范围	供货范围包含 2 颗自锁螺母
在危险区域使用：	参见使用说明书
