倍加福

NBB4-F1-E0-V3-Y218696

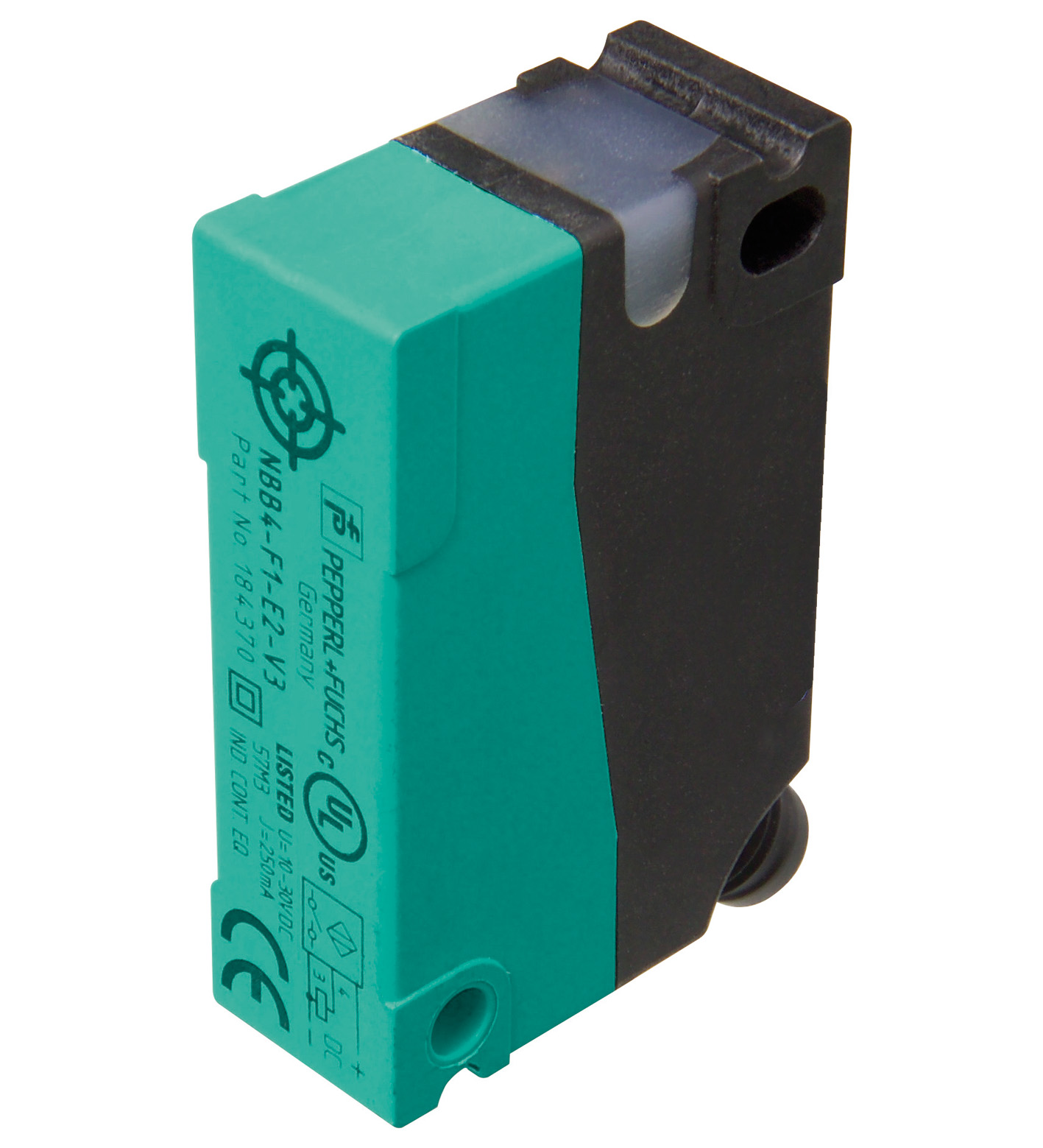

NBB4-F1-E0-V3-Y218696 电感式传感器

电感式传感器

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	NPN
额定工作距离	4 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 3,24 mm
衰减系数 rAl	0,4
衰减系数 rCu	0,45
衰减系数 r304	0,8
衰减系数 rBrass	0,55

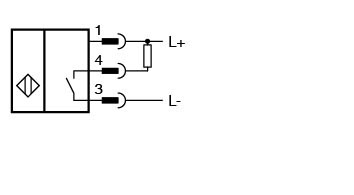

输出类型	3 线
工作电压	10 ... 30 V
开关频率	0 ... 1400 Hz
迟滞	典型值为 5%
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 2,5 V
额定绝缘电压	60 V
工作电流	0 ... 250 mA
断态电流	0 ... 0,01 mA 类型 0,1 µA 在 25 °C 时
空载电流	≤ 15 mA
开关状态指示灯	黄色 LED
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
防护等级	II
额定绝缘电压Ui60 V额定冲击耐受电压Uimp800 V	额定绝缘电压Ui60 V额定冲击耐受电压Uimp800 V
UL 认证	通过 cULus 认证负载类型：电阻性电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 36 V DC 输出开关电流: 250 mA
额定绝缘电压	60 V
额定冲击耐受电压	800 V
环境温度	-25 ... 70 °C (-13 ... 158 °F)
连接类型	连接器插头
外壳材料	PA
感应面	PA
防护等级	IP67
连接器	连接器
螺纹M8 x 1针脚数3	螺纹M8 x 1针脚数3
紧固螺丝的紧固扭矩	螺纹 M3 ≤ 1,1 Nm

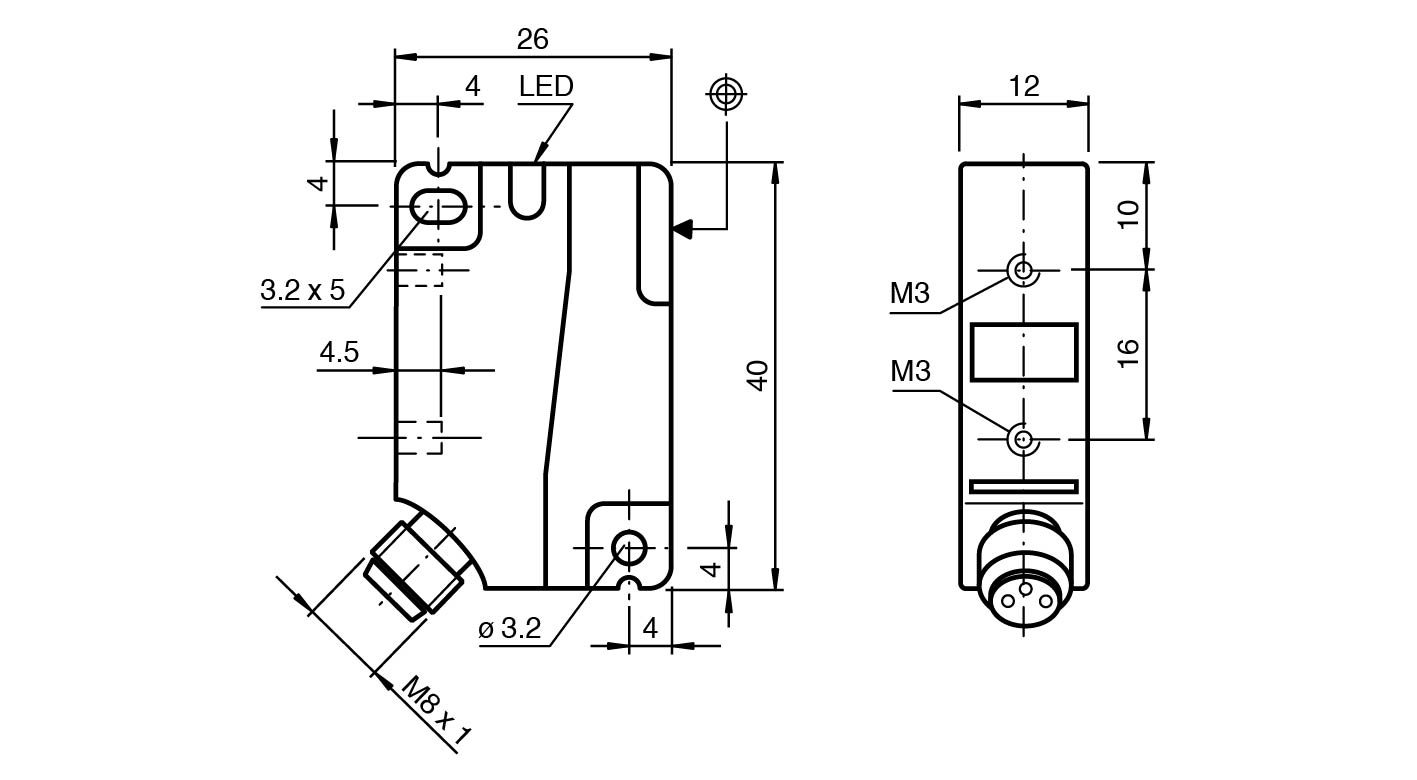

尺寸	尺寸
高度40 mm宽度12 mm长度26 mm	高度40 mm宽度12 mm长度26 mm
螺纹	M8 x 1
针脚数	3
高度	40 mm
宽度	12 mm
长度	26 mm
