TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|

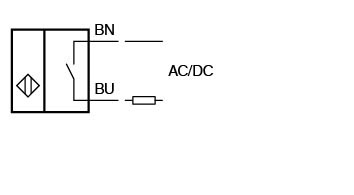

| 输出类型 | 双线式 |
| 额定工作距离 | 4 mm |
| 安装 | 齐平 |
| 输出极性 | AC/DC |
| 确保操作距离 | 0 ... 3,24 mm |
| 衰减系数 rAl | 0,3 |
| 衰减系数 rCu | 0,2 |
| 衰减系数 r304 | 0,7 |
| 输出类型 | 2 线 |
| 开关频率 | 0 ... 25 Hz |
| 迟滞 | 典型值为 5% |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 7 V |
| 瞬时电流（20 ms，0.1 Hz） | 0 ... 2100 mA |
| 额定工作电流 | 4 ...250 mA AC4 ...100 mA DC |
| 断态电流 | ≤ 1,7 mA |
| 空载电流 | ≤ 4 mA |
| 工作电压指示灯 | 绿色 LED |
| 开关状态指示灯 | 黄色 LED |
| 额定工作电压 | 20 ... 250 V AC/DC |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 负载类型：电阻性 外壳类型等级：类型 1 |
| CSA 认证 | 通过 cCSAus 认证，一般用途 |
| CCC 认证 | 通过中国强制性产品认证 (CCC) |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | PA |
| 感应面 | PA |
| 防护等级 | IP67 |
| 电缆 | 电缆 |
| 导线端箍是电缆直径5,2 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数2线芯横截面积0,5 mm2长度L2 m | 导线端箍是电缆直径5,2 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数2线芯横截面积0,5 mm2长度L2 m |
| 紧固螺丝的紧固扭矩 | 螺纹 M3 最大值： 1,1 Nm |

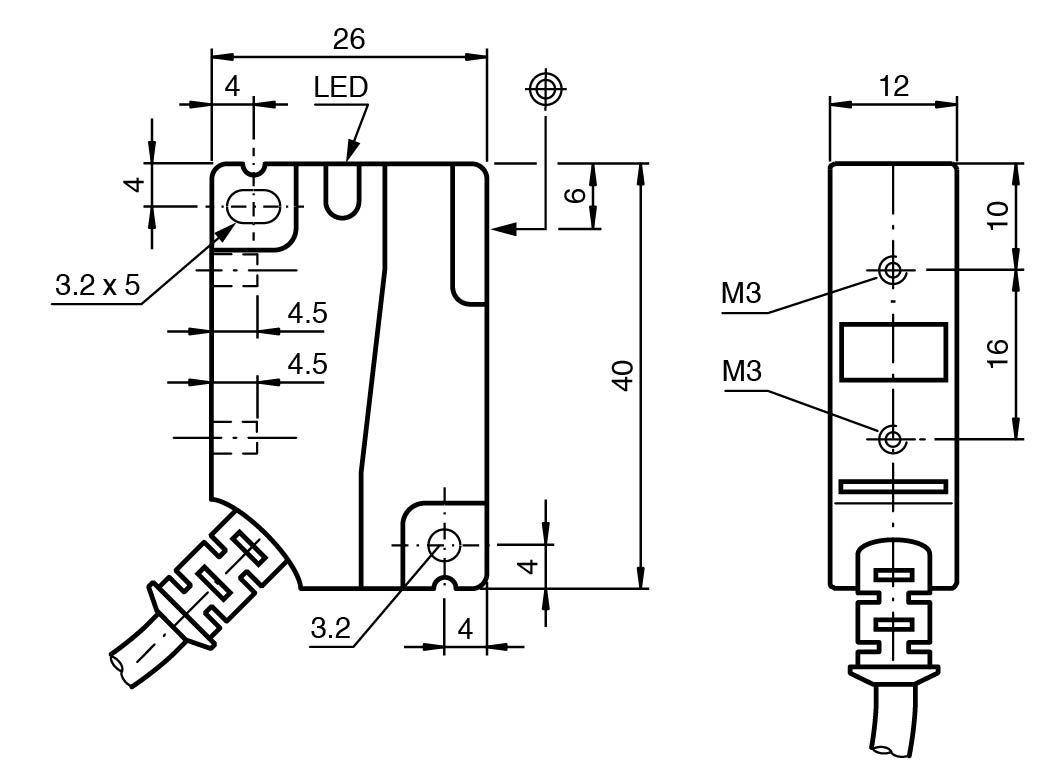

| 尺寸 | 尺寸 |
| 高度40 mm宽度12 mm长度26 mm | 高度40 mm宽度12 mm长度26 mm |
| 导线端箍 | 是 |
| 电缆直径 | 5,2 mm ± 0,2 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PVC |
| 颜色 | 灰色 |
| 芯数 | 2 |
| 线芯横截面积 | 0,5 mm2 |
| 长度 | 2 m |
| 高度 | 40 mm |
| 宽度 | 12 mm |
| 长度 | 26 mm |
