倍加福

NBB5-18GM20-E2-V1

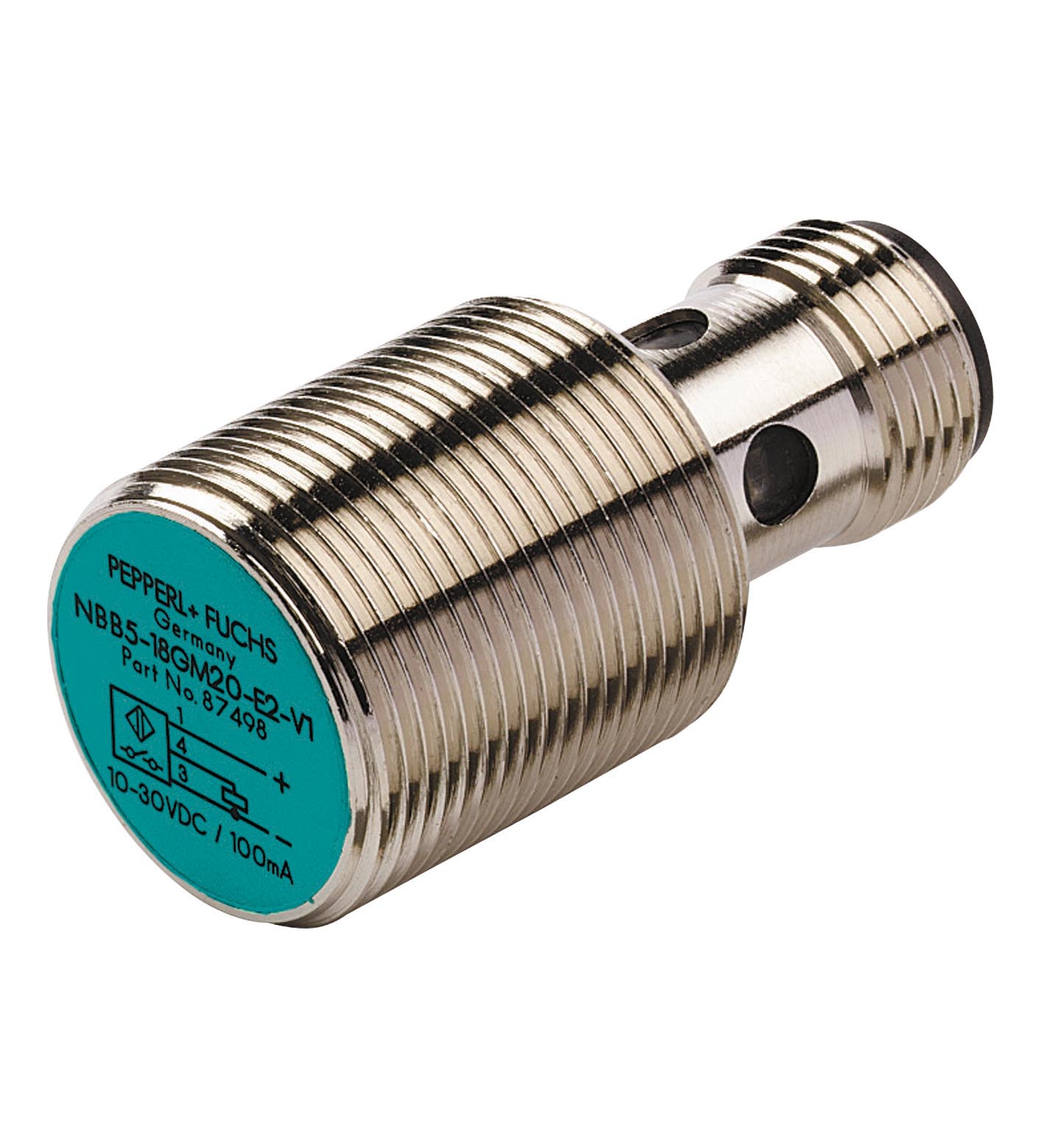

NBB5-18GM20-E2-V1 电感式传感器

电感式传感器

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	PNP
额定工作距离	5 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 4,05 mm ( -25 ... 70 °C (-13 ... 158 °F) ) 0 ... 3,8 mm ( -40 ... -25 °C (-40 ... -13 °F) )
衰减系数 rAl	0,2
衰减系数 rCu	0,15
衰减系数 r304	0,62
输出类型	3 线
工作电压	10 ... 30 V
开关频率	0 ... 1000 Hz
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 3 V
工作电流	0 ... 100 mA
断态电流	0 ... 0,5 mA 类型 0,1 µA 在 25 °C 时
空载电流	≤ 20 mA
开关状态指示灯	黄色多孔 LED
MTTFd	2210 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 100 mA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
船舶认证	DNVGL TAA0000160
环境温度	-40 ... 70 °C (-40 ... 158 °F)
连接类型	连接器插头
外壳材料	黄铜，镀镍
感应面	PBT
防护等级	IP67
连接器	连接器
螺纹M12 x 1针脚数3	螺纹M12 x 1针脚数3

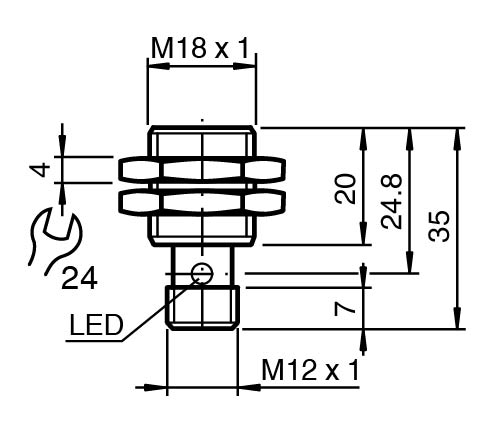

尺寸	尺寸
长度20 mm直径18 mm	长度20 mm直径18 mm
螺纹	M12 x 1
针脚数	3
长度	20 mm
直径	18 mm
