产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 互补 |
|---|---|
| 输出类型 | NPN |
| 额定工作距离 | 5 mm |
| 安装 | 齐平 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 4,05 mm |
| 衰减系数 rAl | 0,3 |
| 衰减系数 rCu | 0,2 |
| 衰减系数 r304 | 0,6 |
| 输出类型 | 4 线 |
| 工作电压 | 10 ... 30 V DC |
| 开关频率 | 0 ... 500 Hz |
| 迟滞 | 类型 5 % |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 3 V |
| 工作电流 | 0 ... 200 mA |
| 断态电流 | 0 ... 0,5 mA 类型 0,1 µA |
| 空载电流 | ≤ 20 mA |
| 可用前的时间延迟 | ≤ 10 ms |
| MTTFd | 730 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 负载类型：一般用途 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 200 mA |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 船舶认证 | DNVGL TAA0000160 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | PBT |
| 感应面 | PBT |
| 防护等级 | IP67 |
| 电缆 | 电缆 |
| 导线端箍是电缆直径4,8 mm ± 0,1 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数4线芯横截面积0,34 mm2长度L2 m | 导线端箍是电缆直径4,8 mm ± 0,1 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数4线芯横截面积0,34 mm2长度L2 m |

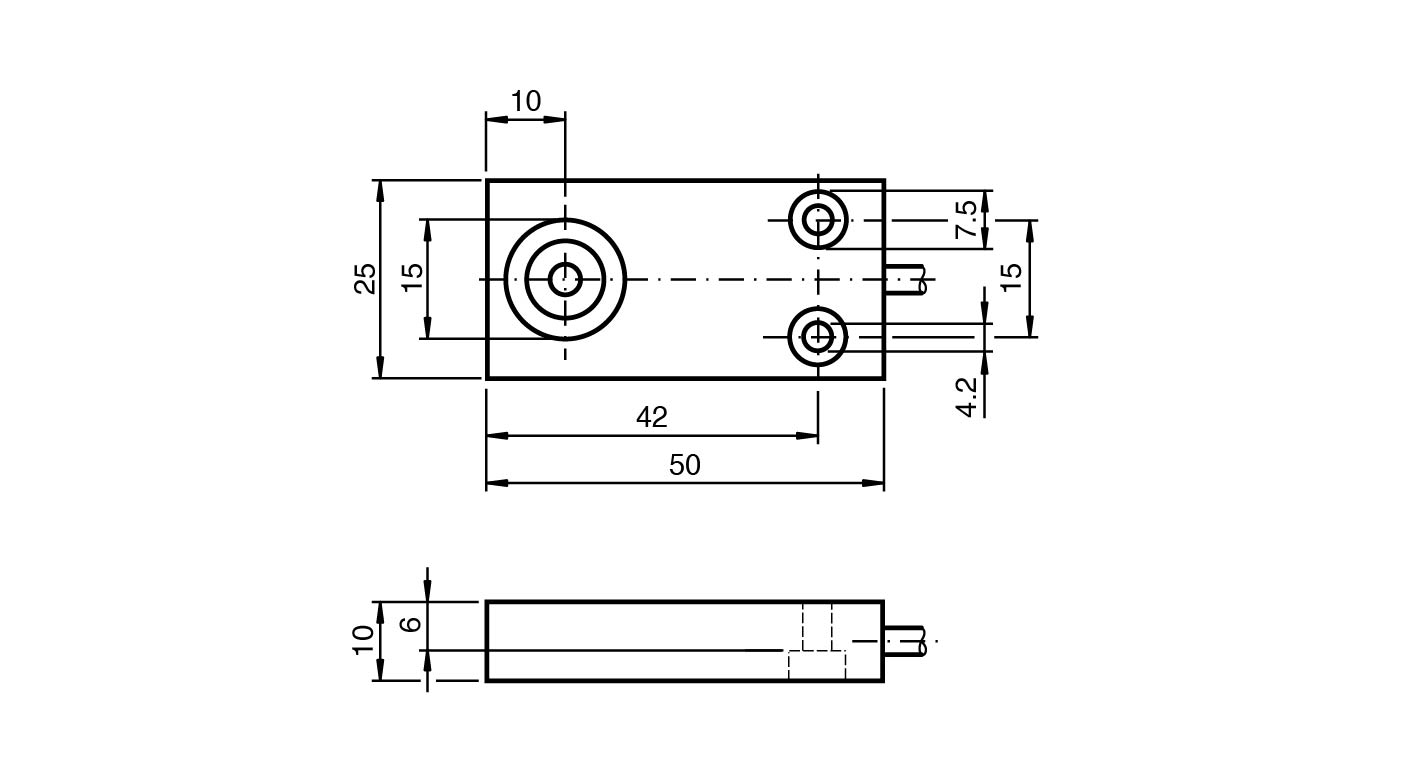

| 尺寸 | 尺寸 |
| 高度10 mm宽度25 mm长度50 mm | 高度10 mm宽度25 mm长度50 mm |
| 拧紧扭矩 | ≤ 5 Nm |
| 导线端箍 | 是 |
| 电缆直径 | 4,8 mm ± 0,1 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PVC |
| 颜色 | 灰色 |
| 芯数 | 4 |
| 线芯横截面积 | 0,34 mm2 |
| 长度 | 2 m |
| 高度 | 10 mm |
| 宽度 | 25 mm |
| 长度 | 50 mm |
