NBB8-18GM35-A0-M1-Y0104

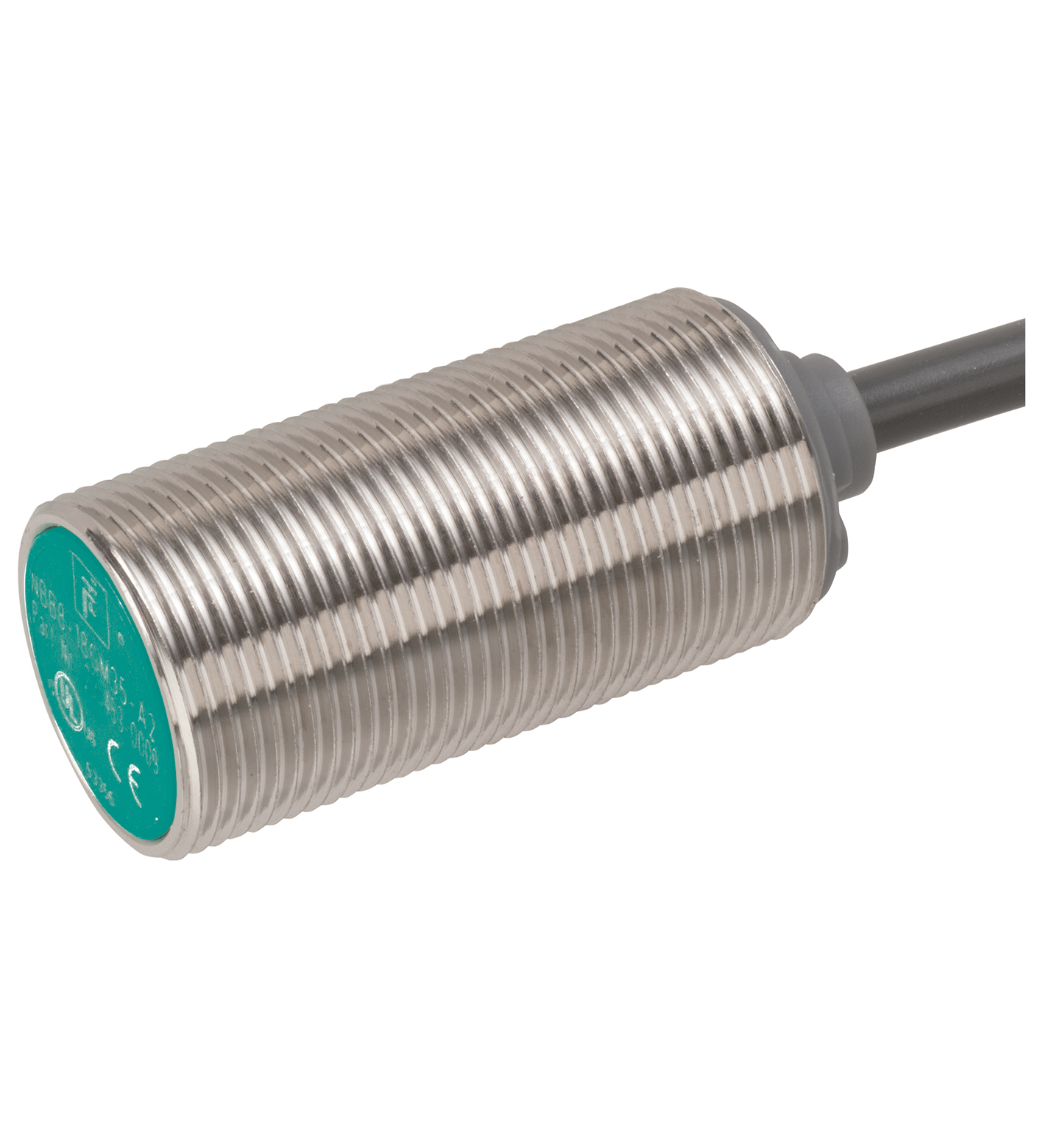

NBB8-18GM35-A0-M1-Y0104 电感式传感器

订货号: 293454-0104
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

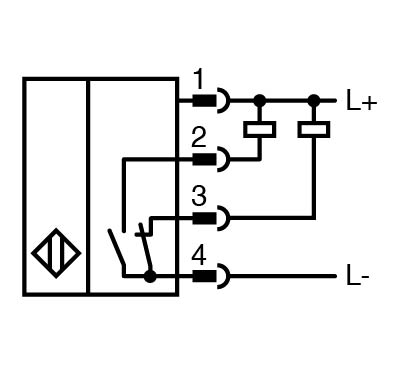

开关功能	互补
输出类型	NPN
额定工作距离	8 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 6,48 mm
驱动器件	软钢，如 1.0037、SR235JR（之前为 St37-2） 24 mm x 24 mm x 1 mm
衰减系数 rAl	0,4
衰减系数 rCu	0,3
衰减系数 r304	0,7
衰减系数 rBrass	0,45
输出类型	4 线
工作电压	7 ... 30 V
开关频率	0 ... 1600 Hz
迟滞	典型值为 5%
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 2 V
工作电流	0 ... 200 mA
断态电流	0 ... 0,5 mA 类型 4 µA 在 25 °C 时
空载电流	≤ 10 mA
可用前的时间延迟	≤ 100 ms
开关状态指示灯	黄色 LED
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	cURus 认证负载类型：一般用途电路：2 类电源电源/开关电压： 30 V DC 输出开关电流: 200 mA 有关更多 UL 相关信息，请参见“其他信息”章节
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
E1 型式批准	10R-06
环境温度	-40 ... 85 °C (-40 ... 185 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	带插头的固定缆线
外壳材料	黄铜，镀镍
感应面	PBT
防护等级	IP68 / IP69K
连接器	连接器
针脚数4连接组件连接器外壳：FEP 1K0973804 AMP 压接接头 969028-2 AMP 密封件 964971-1 缆线夹 DN 4.5 保护管 DN 4.5	针脚数4连接组件连接器外壳：FEP 1K0973804 AMP 压接接头 969028-2 AMP 密封件 964971-1 缆线夹 DN 4.5 保护管 DN 4.5
电缆	电缆
电缆直径4,3 mm ± 0,15 mm弯曲半径> 10 x 缆线直径材料PUR颜色黑色芯数4线芯横截面积0,34 mm2长度L1050 mm	电缆直径4,3 mm ± 0,15 mm弯曲半径> 10 x 缆线直径材料PUR颜色黑色芯数4线芯横截面积0,34 mm2长度L1050 mm

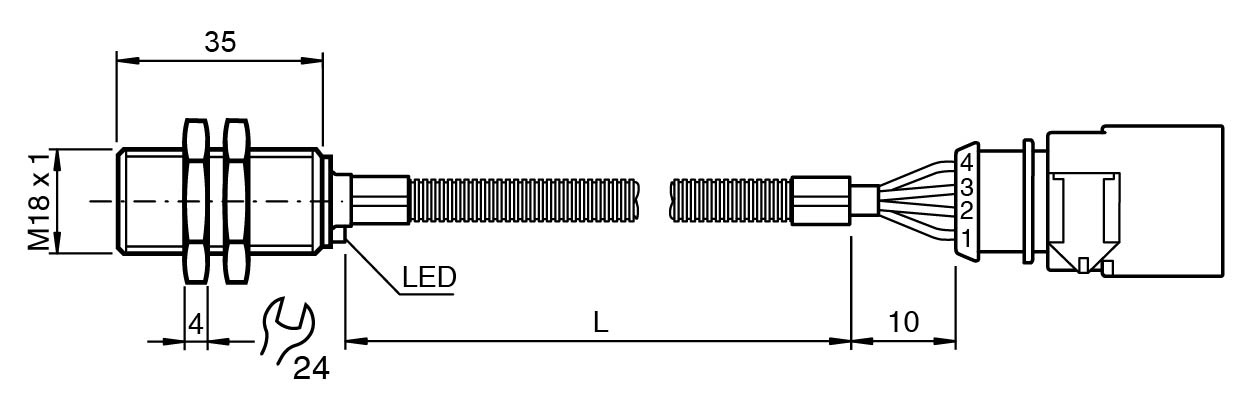

尺寸	尺寸
长度35 mm直径18 mm	长度35 mm直径18 mm
针脚数	4
连接组件	连接器外壳：FEP 1K0973804 AMP 压接接头 969028-2 AMP 密封件 964971-1 缆线夹 DN 4.5 保护管 DN 4.5
电缆直径	4,3 mm ± 0,15 mm
弯曲半径	> 10 x 缆线直径
材料	PUR
颜色	黑色
芯数	4
线芯横截面积	0,34 mm2
长度	1050 mm
长度	35 mm
直径	18 mm
