TECHNICAL DATA
规格参数
通用规格
| 输出类型 | 数字电压输出 |
|---|---|
| 额定工作距离 | 8 mm |
| 安装 | 齐平 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 6,48 mm |
| 驱动器件 | 软钢，如 1.0037、SR235JR（之前为 St37-2） 24 mm x 24 mm x 1 mm |
| 衰减系数 rAl | 0,4 |
| 衰减系数 rCu | 0,3 |
| 衰减系数 r304 | 0,7 |
| 衰减系数 rBrass | 0,45 |

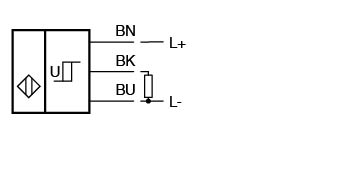

| 输出类型 | 3 线 |
| 工作电压 | 7 ... 30 V DC |
| 开关频率 | 0 ... 1600 Hz |
| 迟滞 | 2 ... 15 % |
| 反极性保护 | 反极性保护 |
| 短路保护 | 是 |
| 温度漂移 | ≤ 10% |
| 空载电流 | ≤ 15 mA |
| 可用前的时间延迟 | ≤ 100 ms |
| 负载电阻器 | min. 20 kΩ |
| 开关状态指示灯 | 黄色 LED |
| 输出值 | 检测到物体： 4,5 V ± 0.2 V 未检测到物体： 0,5 V ± 0.2 V |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| 环境温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | 黄铜 ， 白青铜 带涂层 |
| 感应面 | PBT ， 绿色 |
| 防护等级 | IP68 / IP69K |
| 电缆 | 电缆 |
| 电缆直径6 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料TPE颜色黑色芯数3线芯横截面积0,75 mm2长度L2 m | 电缆直径6 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料TPE颜色黑色芯数3线芯横截面积0,75 mm2长度L2 m |

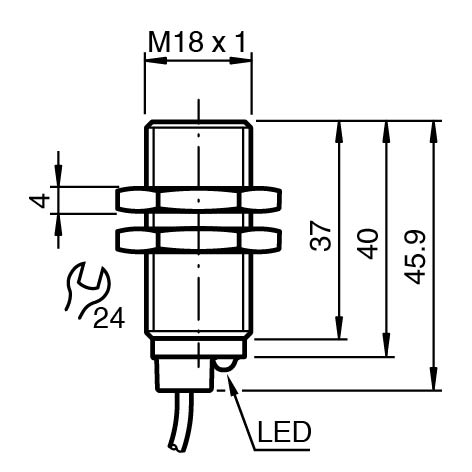

| 尺寸 | 尺寸 |
| 长度46 mm直径18 mm | 长度46 mm直径18 mm |
| 电缆直径 | 6 mm ± 0,2 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | TPE |
| 颜色 | 黑色 |
| 芯数 | 3 |
| 线芯横截面积 | 0,75 mm2 |
| 长度 | 2 m |
| 长度 | 46 mm |
| 直径 | 18 mm |
| 供货范围 | 供货范围包含 2 颗自锁螺母 |
