倍加福

NBN12-18GM50-E3-V1-M1

NBN12-18GM50-E3-V1-M1 电感式传感器

电感式传感器

TECHNICAL DATA

规格参数

通用规格

开关功能	常闭 (NC)
输出类型	PNP
额定工作距离	12 mm
安装	非齐平
输出极性	DC
确保操作距离	0 ... 9,72 mm
驱动器件	软钢，如 1.0037、SR235JR（之前为 St37-2） 36 mm x 36 mm x 1 mm
衰减系数 rAl	0,5
衰减系数 rCu	0,45
衰减系数 r304	0,7
衰减系数 rBrass	0,5

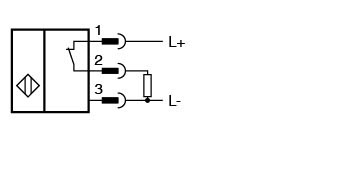

输出类型	3 线
工作电压	7 ... 30 V
开关频率	0 ... 1200 Hz
迟滞	典型值为 5%
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 2 V
工作电流	0 ... 200 mA
断态电流	0 ... 0,5 mA 类型 4 µA 在 25 °C 时
空载电流	≤ 10 mA
可用前的时间延迟	≤ 100 ms
开关状态指示灯	黄色 LED
MTTFd	1484 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证电路：2 类电源电源/开关电压： 30 V DC 输出开关电流: 200 mA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
E1 型式批准	10R-06
环境温度	-40 ... 85 °C (-40 ... 185 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	连接器插头
外壳材料	黄铜，镀镍
感应面	PBT
防护等级	IP68 / IP69K
连接器	连接器
螺纹M12 x 1针脚数3	螺纹M12 x 1针脚数3
质量	40 g

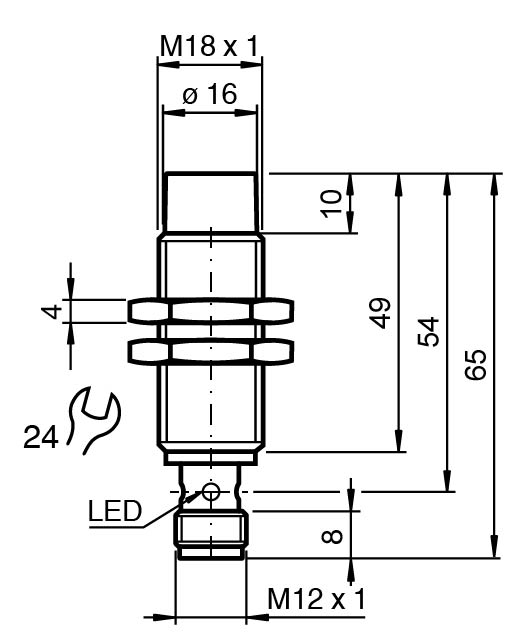

尺寸	尺寸
长度65 mm直径18 mm	长度65 mm直径18 mm
螺纹	M12 x 1
针脚数	3
长度	65 mm
直径	18 mm
供货范围	供货范围包含 2 颗自锁螺母
