TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 转换触点 |
|---|---|
| 输出类型 | 继电器 |
| 额定工作距离 | 15 mm |
| 安装 | 非齐平 |
| 输出极性 | DC |
| 衰减系数 rAl | 0,4 |
| 衰减系数 rCu | 0,37 |
| 衰减系数 r304 | 0,73 |
| 输出类型 | 继电器输出 |
| 机械寿命 | 空载： 2 x 107 次操作 满载： 1 x 105 开关周期 |
| 迟滞 | 1 ... 12 % 类型 10 % |
| 反极性保护 | 允许反接 |
| 短路保护 | 无 |
| 额定工作电流 | < 50 mA AC/DC |
| 开关状态指示灯 | 红色 LED 360° |
| 额定工作电压 | 20 ... 132 V AC/DC |
| 开关电压 | 最大 28 V DC ， 250 V AC |
| 开关电流 | 6 A ，交流/直流，电阻负载 |
| 开关电源 | 最大 180 W |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 负载类型：电阻性 外壳类型等级：类型 1 |
| CSA 认证 | 通过 cCSAus 认证，一般用途 |
| 环境温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | PBT |
| 感应面 | PBT |
| 防护等级 | IP68 |
| 电缆 | 电缆 |
| 导线端箍是电缆直径7,6 mm ± 0,25 mm弯曲半径> 10 x 缆线直径材料PVC颜色黑色芯数5线芯横截面积0,75 mm2长度L5 m | 导线端箍是电缆直径7,6 mm ± 0,25 mm弯曲半径> 10 x 缆线直径材料PVC颜色黑色芯数5线芯横截面积0,75 mm2长度L5 m |
| 质量 | 536 g |

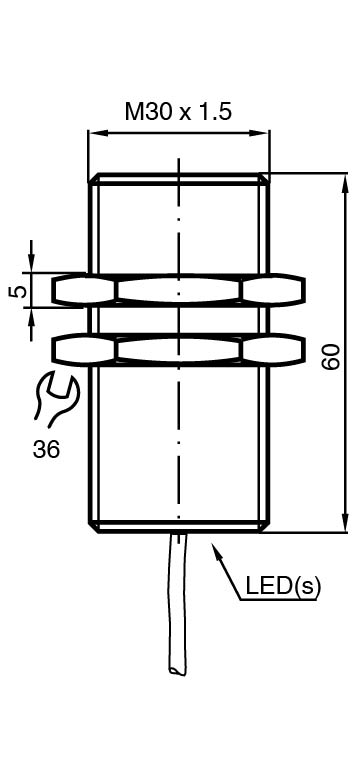

| 尺寸 | 尺寸 |
| 长度60 mm直径30 mm | 长度60 mm直径30 mm |
| 导线端箍 | 是 |
| 电缆直径 | 7,6 mm ± 0,25 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PVC |
| 颜色 | 黑色 |
| 芯数 | 5 |
| 线芯横截面积 | 0,75 mm2 |
| 长度 | 5 m |
| 长度 | 60 mm |
| 直径 | 30 mm |
