产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 输出类型 | 模拟电流输出 |
|---|---|
| 安装 | 非齐平 |
| 输出极性 | DC |
| 测量范围 | 5 ... 15 mm |

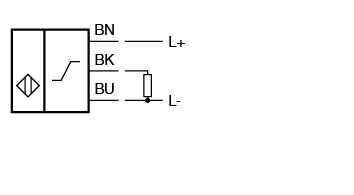

| 输出类型 | 3 线 |
| 工作电压 | 15 ... 30 V DC |
| 重复精度 | 0 ... 200 µm |
| 空载电流 | ≤ 12 mA |
| 输出类型 | 0 ... 20 mA |
| 输出斜率特性 | 2 mA / mm |
| 线性度误差 | ≤ ± 5 % 满量程值 |
| 负载电阻器 | ≤ 500 Ω |
| 电流升高率 | 电流升高率 |
| 0 ...20 mA≤ 17,5 A/s20 ...0 mA≤ 16,4 A/s | 0 ...20 mA≤ 17,5 A/s20 ...0 mA≤ 16,4 A/s |
| 温度漂移 | ≤ ± 0,15 %/K 测量值的 |
| 残余纹波 | ± 125 µA |
| 0 ...20 mA | ≤ 17,5 A/s |
| 20 ...0 mA | ≤ 16,4 A/s |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 负载类型：一般用途 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 30 V DC |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | 不锈钢 V2A |
| 感应面 | PBT |
| 防护等级 | IP67 |
| 电缆 | 电缆 |
| 导线端箍是电缆直径6,4 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数3线芯横截面积0,75 mm2长度L2 m | 导线端箍是电缆直径6,4 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数3线芯横截面积0,75 mm2长度L2 m |

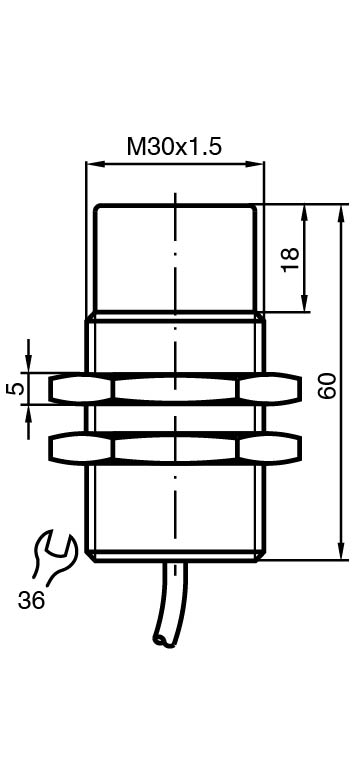

| 尺寸 | 尺寸 |
| 长度60 mm直径30 mm | 长度60 mm直径30 mm |
| 导线端箍 | 是 |
| 电缆直径 | 6,4 mm ± 0,2 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PVC |
| 颜色 | 灰色 |
| 芯数 | 3 |
| 线芯横截面积 | 0,75 mm2 |
| 长度 | 2 m |
| 长度 | 60 mm |
| 直径 | 30 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
