TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 2 x 常开 (NO) |
|---|---|
| 输出类型 | PNP |
| 额定工作距离 | 2 mm |
| 安装 | 非齐平 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 1,62 mm |
| 衰减系数 rAl | 0,45 |
| 衰减系数 rCu | 0,35 |
| 衰减系数 r304 | 0,75 |
| 输出类型 | 4 线 |
| 工作电压 | 10 ... 30 V |
| 开关频率 | 0 ... 100 Hz |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 3 V |
| 工作电流 | 0 ... 100 mA |
| 空载电流 | ≤ 28 mA |
| 恒定磁场 | 100 mT |
| 交变磁场 | 100 mT |
| 工作电压指示灯 | 绿色 LED |
| 开关状态指示灯 | 开关状态“闭合”= 红色 LED (S2)开关状态“打开”= 黄色 LED (S1) |
| MTTFd | 1445 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 负载类型：一般用途 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 100 mA |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | 0 ... 50 °C (32 ... 122 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 连接类型 | 连接器插头 |
| 柔性导线，外壳传感器 | PUR（无卤）；出线口位置 - 3 |
| 外壳材料 | 放大器；PBT，PA6 + GD-ZN AL4振荡器；PBT |
| 感应面 | PBT |
| 防护等级 | IP65 |
| 连接器 | 连接器 |
| 螺纹M12 x 1针脚数4 | 螺纹M12 x 1针脚数4 |
| 紧固螺丝的紧固扭矩 | 传感器： ≤ 1,8 Nm 卫星： ≤ 0,3 Nm |

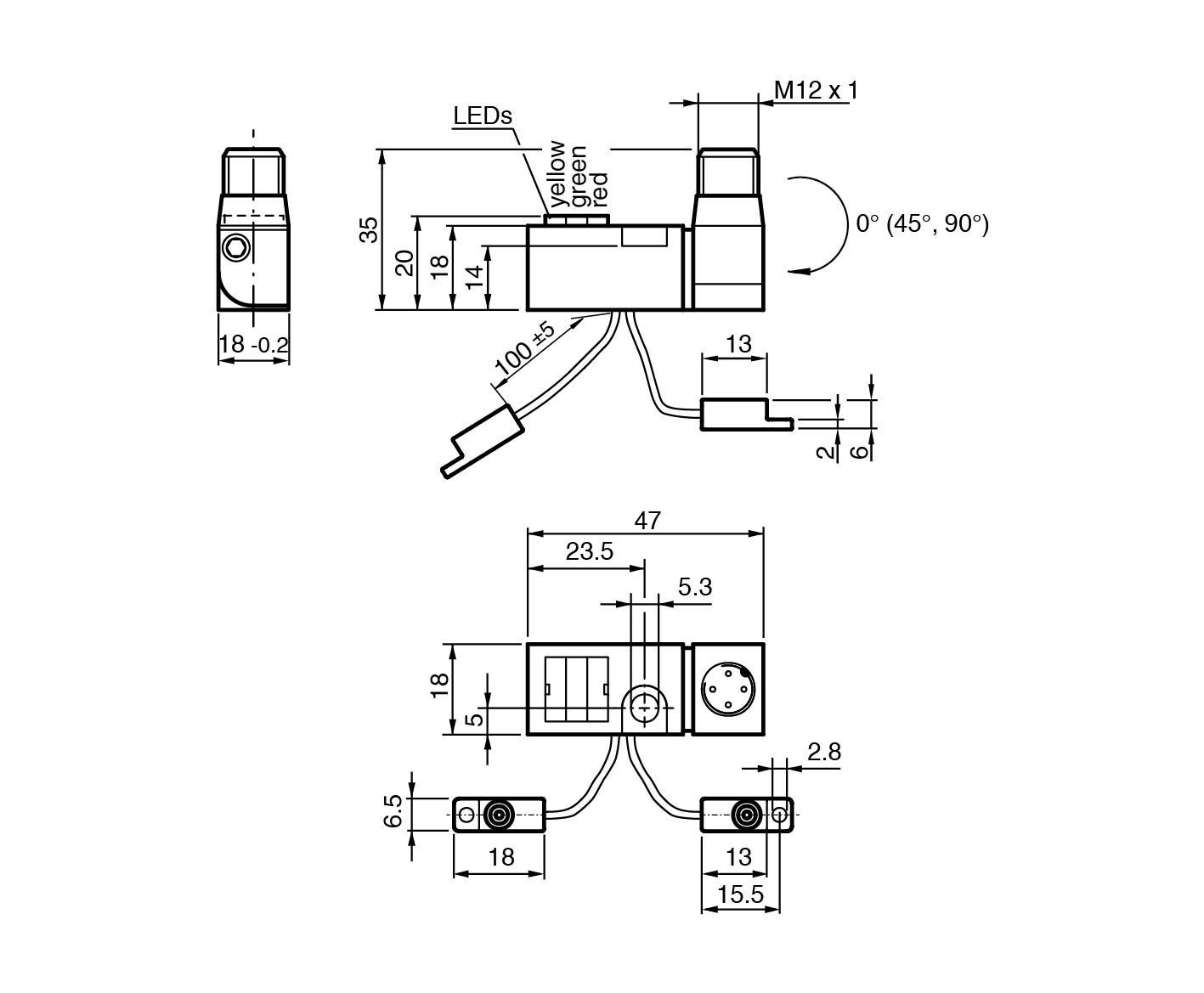

| 尺寸 | 尺寸 |
| 高度18 mm宽度18 mm长度47 mm | 高度18 mm宽度18 mm长度47 mm |
| 螺纹 | M12 x 1 |
| 针脚数 | 4 |
| 高度 | 18 mm |
| 宽度 | 18 mm |
| 长度 | 47 mm |
