倍加福

NBN2-F58S-100S3-E8-V1

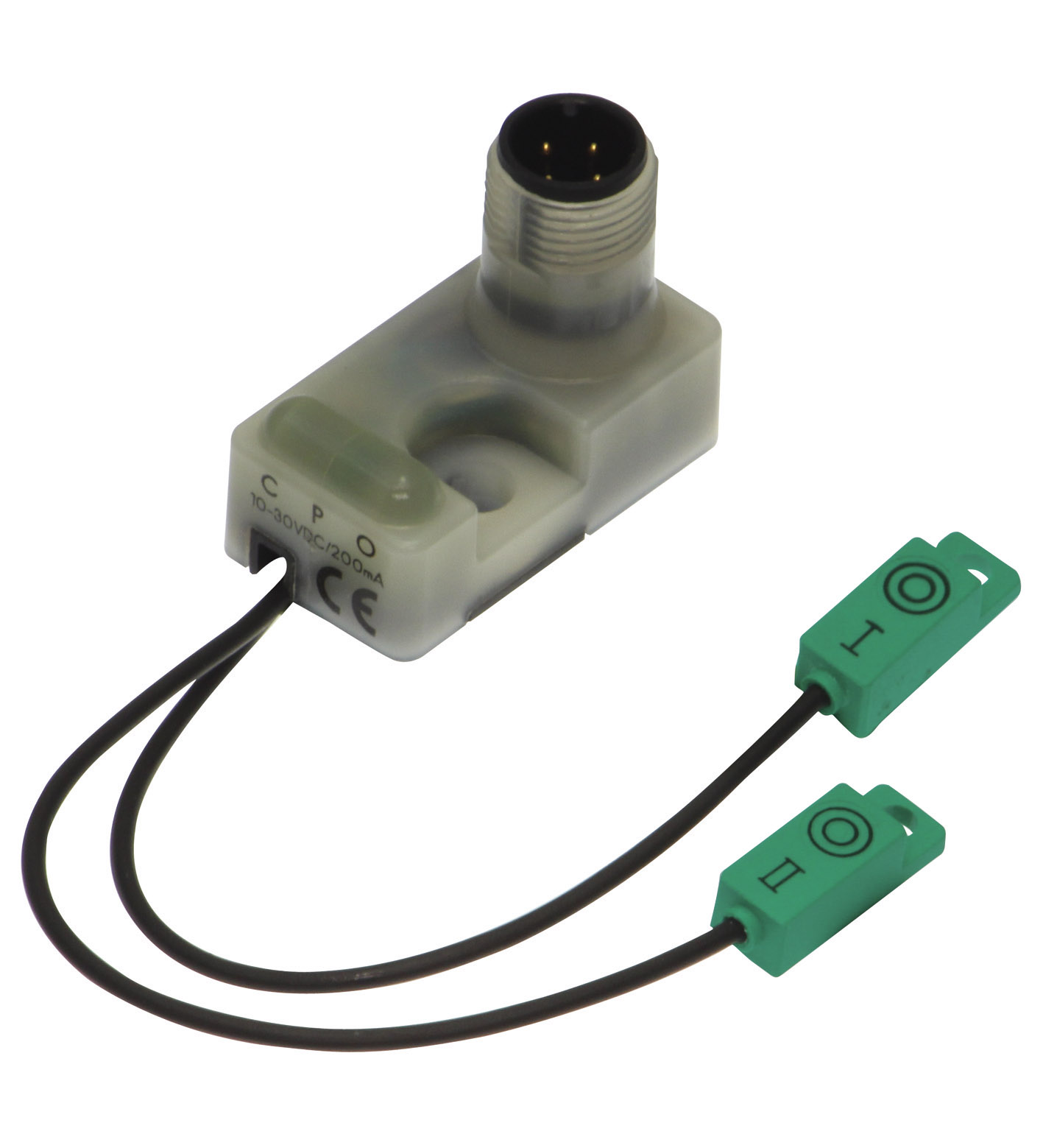

NBN2-F58S-100S3-E8-V1 感应式功率辐射传感器

感应式功率辐射传感器

TECHNICAL DATA

规格参数

通用规格

开关功能	2 x 常开 (NO)
输出类型	PNP
额定工作距离	2 mm
安装	非齐平
输出极性	DC
确保操作距离	0 ... 1,62 mm
衰减系数 rAl	0,45
衰减系数 rCu	0,35
衰减系数 r304	0,75
输出类型	4 线
工作电压	10 ... 30 V
开关频率	0 ... 100 Hz
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 3 V
工作电流	0 ... 100 mA
空载电流	≤ 15 mA
恒定磁场	100 mT
交变磁场	100 mT
工作电压指示灯	绿色 LED
开关状态指示灯	开关状态“闭合”= 红色 LED (S2)开关状态“打开”= 黄色 LED (S1)
MTTFd	1402 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 100 mA
环境温度	0 ... 50 °C (32 ... 122 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	连接器插头
柔性导线，外壳传感器	100 mm ， PUR（无卤）
外壳材料	放大器：PA66 Badamid，振荡器：PBT
防护等级	IP65
连接器	连接器
螺纹M12 x 1针脚数4	螺纹M12 x 1针脚数4

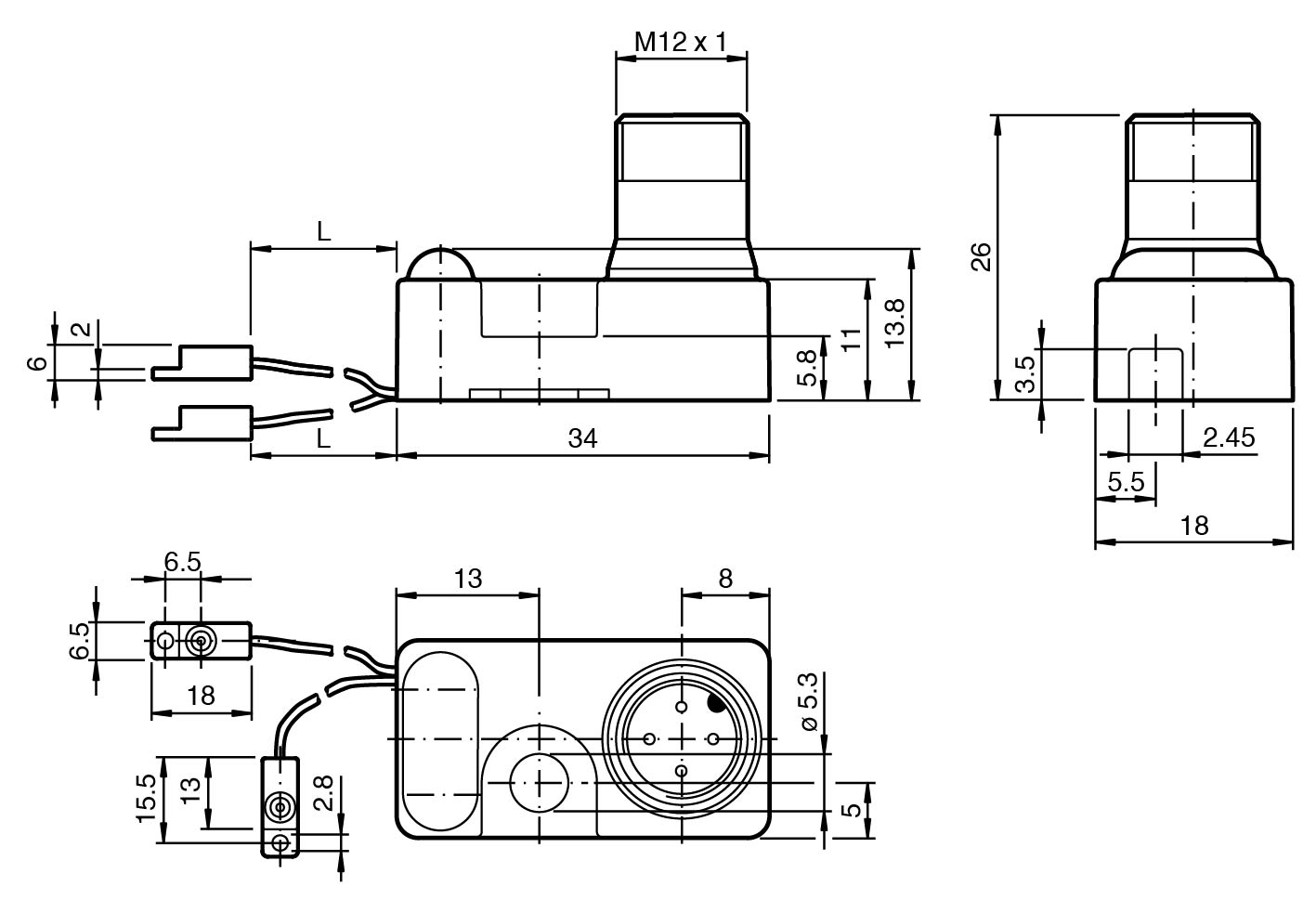

尺寸	尺寸
高度13,8 mm宽度18 mm长度34 mm	高度13,8 mm宽度18 mm长度34 mm
螺纹	M12 x 1
针脚数	4
高度	13,8 mm
宽度	18 mm
长度	34 mm
