产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | PNP |
| 额定工作距离 | 2 mm |
| 安装 | 非齐平 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 1,8 mm |
| 衰减系数 rAl | 0,3 |
| 衰减系数 rCu | 0,2 |
| 衰减系数 r304 | 0,7 |
| 输出类型 | 3 线 |
| 工作电压 | 5 V -5% +10% |
| 开关频率 | 0 ... 800 Hz |
| 迟滞 | 类型 5 % |
| 反极性保护 | 无 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 1,5 V |
| 工作电流 | 0 ... 100 mA |
| 断态电流 | ≤ 10 µA |
| 空载电流 | ≤ 15 mA |
| 可用前的时间延迟 | ≤ 20 ms |
| MTTFd | 4830 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 负载类型：电阻性 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 5 V DC 输出开关电流: 100 mA |
| CSA 认证 | 通过 cCSAus 认证，一般用途 |
| 环境温度 | 15 ... 35 °C (59 ... 95 °F) |
| 连接类型 | 柔性导线 PVC ， 510 mm ， 扭转 |
| 连接组件 | Molex 插座外壳 51021-0300 Molex 压接接头 50058-8000 |
| 线芯横截面积 | 0,08 mm2 |
| 外壳材料 | PA |
| 感应面 | PA |
| 防护等级 | IP67 |

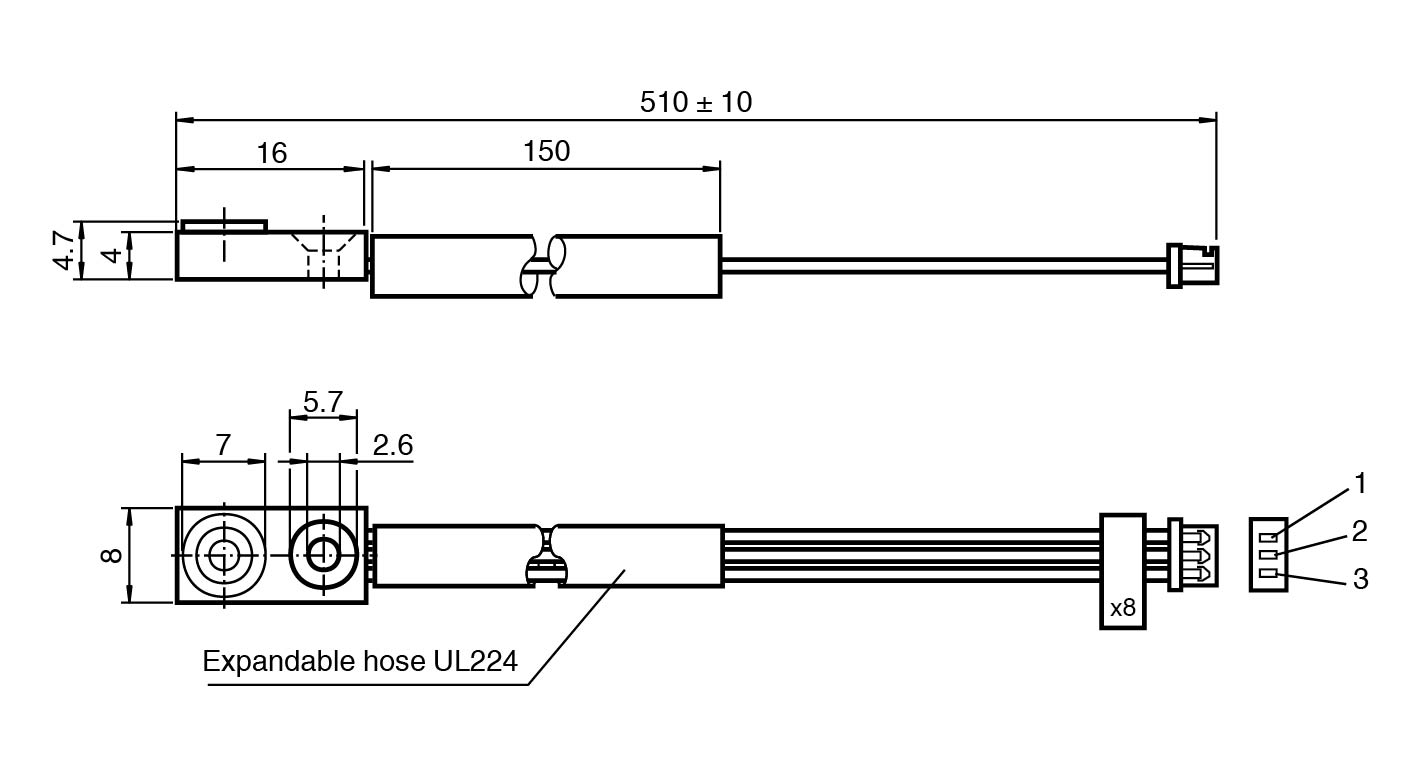

| 尺寸 | 尺寸 |
| 高度4,7 mm宽度8 mm长度16 mm | 高度4,7 mm宽度8 mm长度16 mm |
| 高度 | 4,7 mm |
| 宽度 | 8 mm |
| 长度 | 16 mm |
