TECHNICAL DATA
规格参数
通用规格
| 额定工作距离 | 25 mm |
|---|---|
| 安装 | 齐平安装 |
| 确保操作距离 | 0 ... 20 mm |
| 驱动器件 | 钢 Fe360 ， 75 mm x 75 mm x 1 mm |
| 衰减系数 rAl | 0,7 |
| 衰减系数 rCu | 0,7 |
| 衰减系数 r304 | 0,6 |
| 衰减系数 rBrass | 1,1 |
| 适用部件 | 连接到放大器 F135-M18-E2-IO-V31-V1 |
| PWIS 符合性 | VDMA24364-B1/B2/C1/T220°C-W |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2:2020 EN IEC 60947-5-2:2020-03 /RoHs-II | 标准EN IEC 60947-5-2:2020 EN IEC 60947-5-2:2020-03 /RoHs-II |
| 标准 | EN IEC 60947-5-2:2020 EN IEC 60947-5-2:2020-03 /RoHs-II |
| UL 认证 | 通过 cULus 认证 其他：经批准的附件 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | 0 ... 250 °C (32 ... 482 °F) 注意： M8 连接器，4 针 0 ... 70 °C (32 ... 158 °F) |
| 存储温度 | 0 ... 70 °C (32 ... 158 °F) |
| 抗振性 | 30 g |
| 连接类型 | 带插头的固定缆线 |
| 防护等级 | IP65 |
| 材料 | 材料 |
| 外壳PEEK 450，30% 玻璃纤维安装材料安装支架由 3.3206 铝材制成 | 外壳PEEK 450，30% 玻璃纤维安装材料安装支架由 3.3206 铝材制成 |
| 连接器 | 连接器 |
| 螺纹M8 x 1针脚数4 | 螺纹M8 x 1针脚数4 |
| 电缆 | 电缆 |
| 电缆直径3,9 mm弯曲半径固定安装 7,5 x 缆线直径 移动式 15 x 缆线直径材料PFA颜色黑色芯数3线芯横截面积0,34 mm2屏蔽光栅长度L5 m | 电缆直径3,9 mm弯曲半径固定安装 7,5 x 缆线直径 移动式 15 x 缆线直径材料PFA颜色黑色芯数3线芯横截面积0,34 mm2屏蔽光栅长度L5 m |
| 质量 | 310 g |

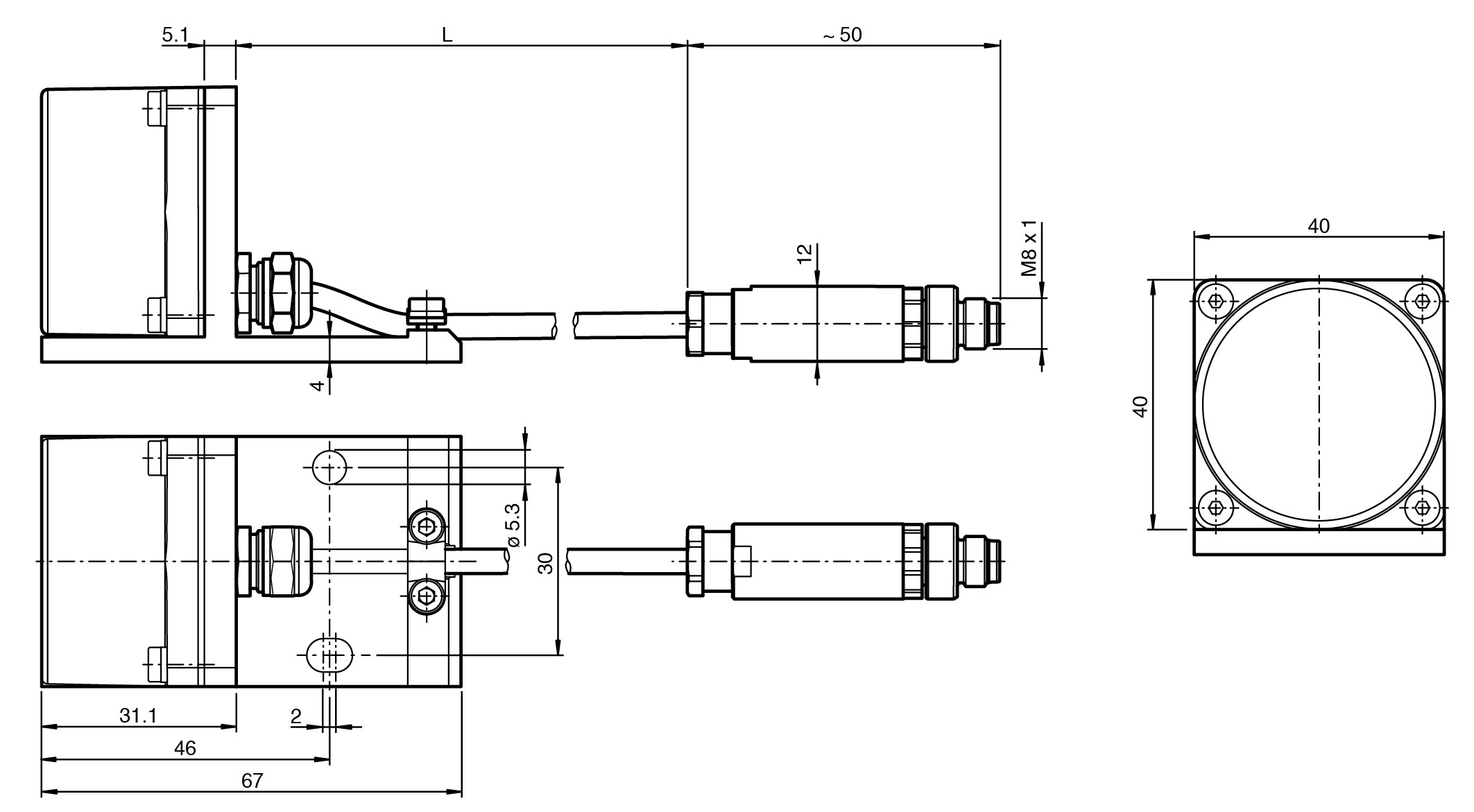

| 尺寸 | 尺寸 |
| 高度44 mm宽度40 mm长度67 mm | 高度44 mm宽度40 mm长度67 mm |
| 外壳 | PEEK 450，30% 玻璃纤维 |
| 安装材料 | 安装支架由 3.3206 铝材制成 |
| 螺纹 | M8 x 1 |
| 针脚数 | 4 |
| 电缆直径 | 3,9 mm |
| 弯曲半径 | 固定安装 7,5 x 缆线直径 移动式 15 x 缆线直径 |
| 材料 | PFA |
| 颜色 | 黑色 |
| 芯数 | 3 |
| 线芯横截面积 | 0,34 mm2 |
| 屏蔽 | 光栅 |
| 长度 | 5 m |
| 高度 | 44 mm |
| 宽度 | 40 mm |
| 长度 | 67 mm |
