倍加福

NBN25-F135-250-L4

NBN25-F135-250-L4 电感式传感头

订货号: 70165001-100017
产品分类: 电感式传感器

高温应用电感式传感头，额定工作距离 25 mm，带 0.2 m 缆线的 LEMO 高温连接器出线（用于通过缆线 V31S-GM-BK*M-PFA-L4-G-250 连接放大器 F135-M18-E2-IO-V31-V1）

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

额定工作距离	25 mm
安装	齐平安装
确保操作距离	0 ... 20 mm
驱动器件	钢 Fe360 ， 75 mm x 75 mm x 1 mm
衰减系数 rAl	0,7
衰减系数 rCu	0,7
衰减系数 r304	0,6
衰减系数 rBrass	1,1
适用部件	用于通过缆线 V31S-GM-BK*M-PFA-L4-G-250 连接输出放大器 F135-M18-E2-IO-V31-V1
PWIS 符合性	VDMA24364-B1/B2/C1/T220°C-W
符合标准	符合标准
标准EN IEC 60947-5-2:2020 EN IEC 60947-5-2:2020-03 /RoHs-II	标准EN IEC 60947-5-2:2020 EN IEC 60947-5-2:2020-03 /RoHs-II
标准	EN IEC 60947-5-2:2020 EN IEC 60947-5-2:2020-03 /RoHs-II
UL 认证	通过 cULus 认证其他：经批准的附件
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	0 ... 250 °C (32 ... 482 °F)
存储温度	0 ... 70 °C (32 ... 158 °F)
抗振性	30 g
连接类型	带插头的固定缆线
防护等级	传感头 IP65 LEMO 连接器 IP50
材料	材料
外壳PEEK 450，30% 玻璃纤维安装材料安装支架由 3.3206 铝材制成	外壳PEEK 450，30% 玻璃纤维安装材料安装支架由 3.3206 铝材制成
连接器	连接器
针脚数4连接组件LEMO 连接器 FGG.1B.304.CYCD52 LEMO 压接插针 FGG.1B.560.ZZC	针脚数4连接组件LEMO 连接器 FGG.1B.304.CYCD52 LEMO 压接插针 FGG.1B.560.ZZC
电缆	电缆
电缆直径3,9 mm弯曲半径固定安装 7,5 x 缆线直径移动式 15 x 缆线直径材料PFA颜色黑色芯数3线芯横截面积0,34 mm2屏蔽光栅长度L0,2 m	电缆直径3,9 mm弯曲半径固定安装 7,5 x 缆线直径移动式 15 x 缆线直径材料PFA颜色黑色芯数3线芯横截面积0,34 mm2屏蔽光栅长度L0,2 m
质量	146 g

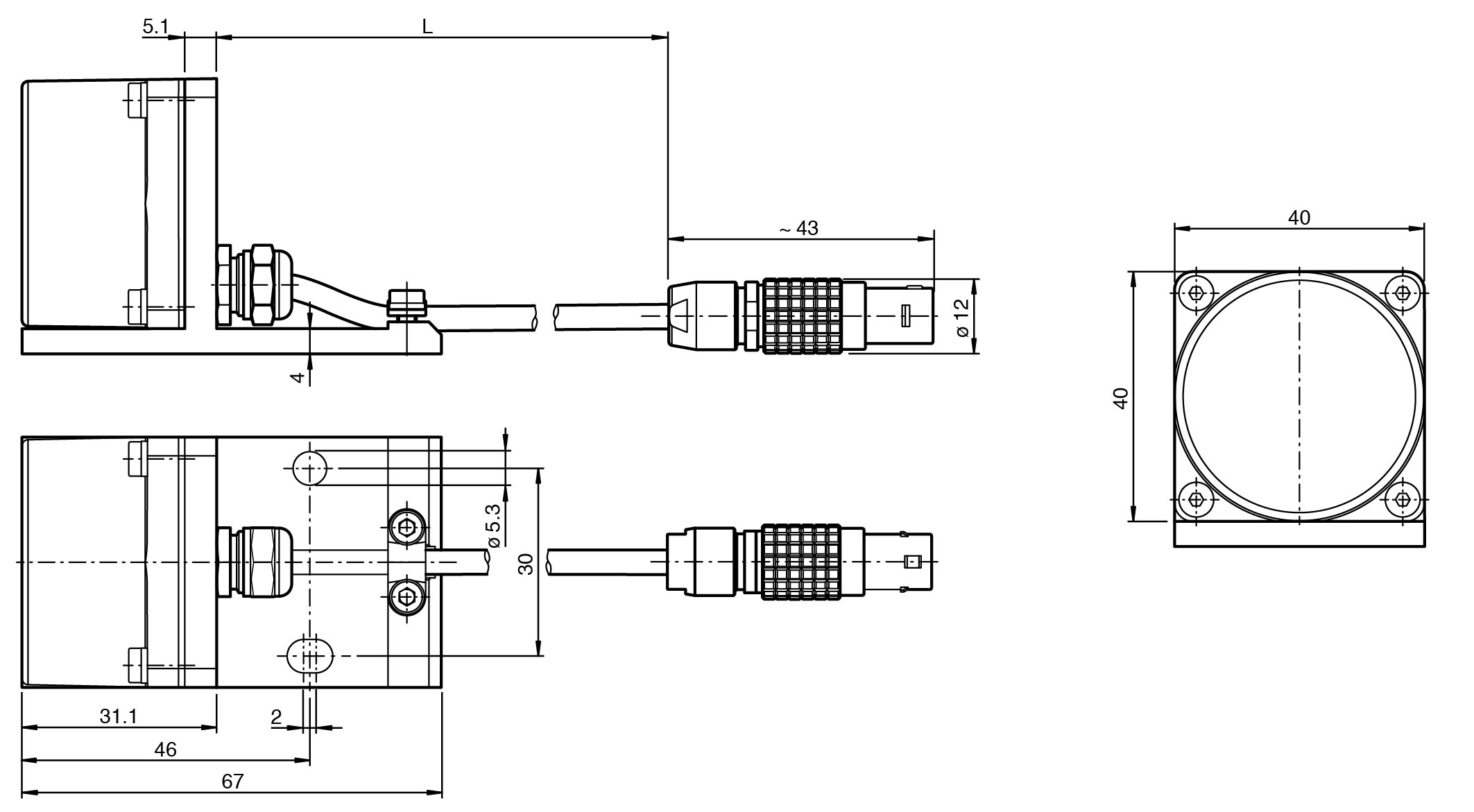

尺寸	尺寸
高度44 mm宽度40 mm长度67 mm	高度44 mm宽度40 mm长度67 mm
外壳	PEEK 450，30% 玻璃纤维
安装材料	安装支架由 3.3206 铝材制成
针脚数	4
连接组件	LEMO 连接器 FGG.1B.304.CYCD52 LEMO 压接插针 FGG.1B.560.ZZC
电缆直径	3,9 mm
弯曲半径	固定安装 7,5 x 缆线直径移动式 15 x 缆线直径
材料	PFA
颜色	黑色
芯数	3
线芯横截面积	0,34 mm2
屏蔽	光栅
长度	0,2 m
高度	44 mm
宽度	40 mm
长度	67 mm
