NBN25-F135-L4-M18-1M-SET

NBN25-F135-L4-M18-1M-SET 电感式传感器套件

订货号: 70166663-100014
产品分类: 电感式传感器

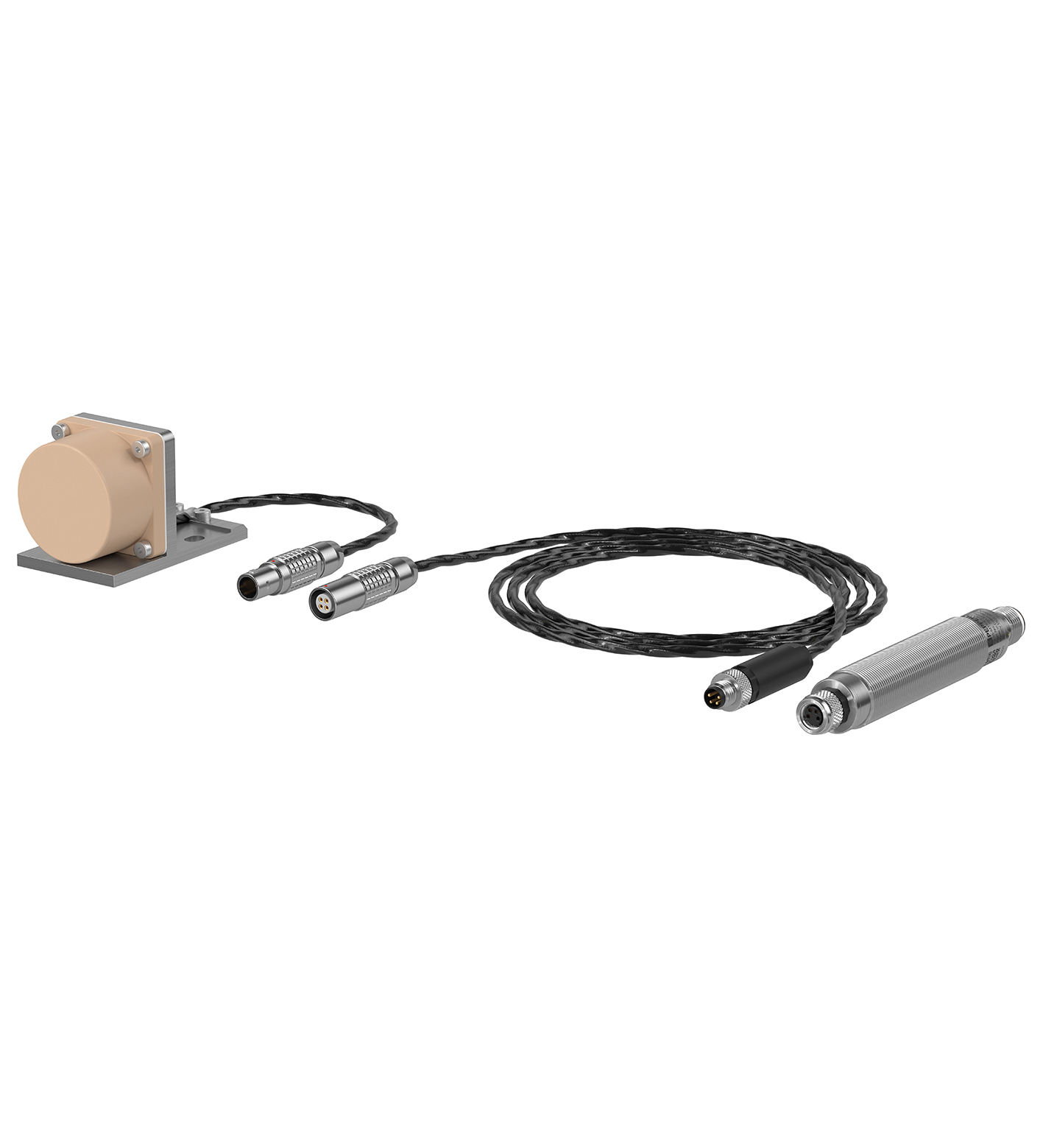

高温应用电感式传感器，额定工作距离 25 mm，带 IO-Link 接口，模块化设计，套件包括可分离电感式传感头（带 0.2 m 缆线的高温连接器），1 m 连接缆线和输出放大器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常开/常闭 (NO/NC) 可编程
输出类型	PNP
额定工作距离	25 mm
安装	齐平安装
输出极性	DC
确保操作距离	0 ... 20 mm
驱动器件	钢 Fe360 ， 75 mm x 75 mm x 1 mm
衰减系数 rAl	0,7
衰减系数 rCu	0,7
衰减系数 r304	0,6
衰减系数 rBrass	1,1
输出类型	4 线
工作电压	10 ... 30 V
开关频率	0 ... 30 Hz
迟滞	类型 5 %
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 3 V
工作电流	0 ... 200 mA
断态电流	0 ... 0,5 mA 类型 0,1 µA
空载电流	≤ 40 mA
功耗	≤ 420 mW
可用前的时间延迟	≤ 300 ms
状态指示	双色 LED，黄色/绿色 SIO 模式：黄色 = 开关状态绿色 = 电源接通 IO-Link 模式：参见手册

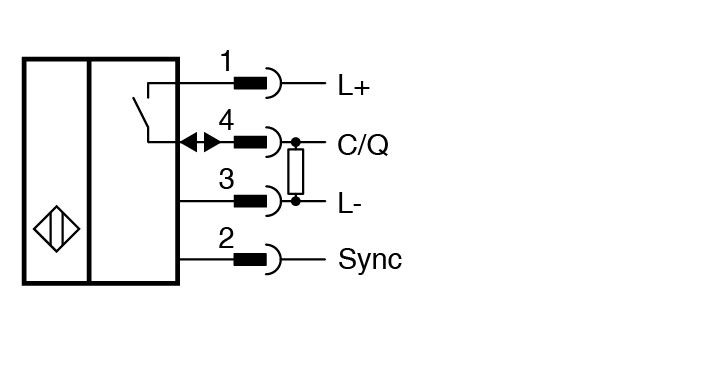

接口类型	IO-Link ( 通过 C/Q = 针脚 4 )
IO-Link 修正	1.1
设备配置文件	识别和诊断 - I&D 智能传感器 - SSP 1.1
过程数据	输入 5 Bit - 开关信号 1 Bit - 不确定度指示 1 Bit - 状态信号 1 Bit - 保养警告 1 Bit
供应商 ID	1 (0x0001)
设备 ID	2098689 (0x200601)
传输速率	COM 2 (38.4 kb/s)
最小循环时间	2,3 ms
SIO 模式支持	是
兼容主端口类型	A 类 B 类（使用 3 极适配器或 3 线缆线）
名称	同步
输入/输出类型	1 个同步连接，双向
PWIS 符合性	VDMA24364-B1/B2/C1/T220°C-W
符合标准	符合标准
标准EN IEC 60947-5-2:2020 EN IEC 60947-5-2:2020-03 /RoHs-II通信接口IEC 61131-9 / IO-Link V1.1.3	标准EN IEC 60947-5-2:2020 EN IEC 60947-5-2:2020-03 /RoHs-II通信接口IEC 61131-9 / IO-Link V1.1.3
标准	EN IEC 60947-5-2:2020 EN IEC 60947-5-2:2020-03 /RoHs-II
通信接口	IEC 61131-9 / IO-Link V1.1.3
防护等级	III
额定绝缘电压Ui36 V额定冲击耐受电压Uimp500 V	额定绝缘电压Ui36 V额定冲击耐受电压Uimp500 V
UL 认证	cULus 认证，一般用途，2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
额定绝缘电压	36 V
额定冲击耐受电压	500 V
环境温度	0 ... 250 °C (32 ... 482 °F) 注意： M8 连接器，4 针 0 ... 70 °C (32 ... 158 °F)
存储温度	0 ... 70 °C (32 ... 158 °F)
抗振性	30 g
连接类型	连接器插头
防护等级	感应头： IP65 放大器： IP67 连接缆线： IP50
材料	材料
外壳感应头： PEEK 450，30% 玻璃纤维放大器：不锈钢 1.4305 / AISI 303安装材料安装支架由 3.3206 铝材制成	外壳感应头： PEEK 450，30% 玻璃纤维放大器：不锈钢 1.4305 / AISI 303安装材料安装支架由 3.3206 铝材制成
连接器	连接器
螺纹M12 x 1针脚数4连接组件传感头侧的附加 M8 插接头接插件，M8 直头 A 型 4 针插头转 LEMO 直头 A 型 4 针插口，PFA 黑色缆线，带屏蔽	螺纹M12 x 1针脚数4连接组件传感头侧的附加 M8 插接头接插件，M8 直头 A 型 4 针插头转 LEMO 直头 A 型 4 针插口，PFA 黑色缆线，带屏蔽
电缆	电缆
电缆直径3,9 mm弯曲半径固定安装 7,5 x 缆线直径移动式 15 x 缆线直径材料PFA颜色黑色芯数3线芯横截面积0,34 mm2屏蔽光栅长度L1,2 m 组件长度规格：传感头缆线： 0,2 m 连接缆线： 1 m	电缆直径3,9 mm弯曲半径固定安装 7,5 x 缆线直径移动式 15 x 缆线直径材料PFA颜色黑色芯数3线芯横截面积0,34 mm2屏蔽光栅长度L1,2 m 组件长度规格：传感头缆线： 0,2 m 连接缆线： 1 m
质量	296 g
尺寸	尺寸
高度44 mm 传感头宽度40 mm 传感头长度67 mm 传感头	高度44 mm 传感头宽度40 mm 传感头长度67 mm 传感头

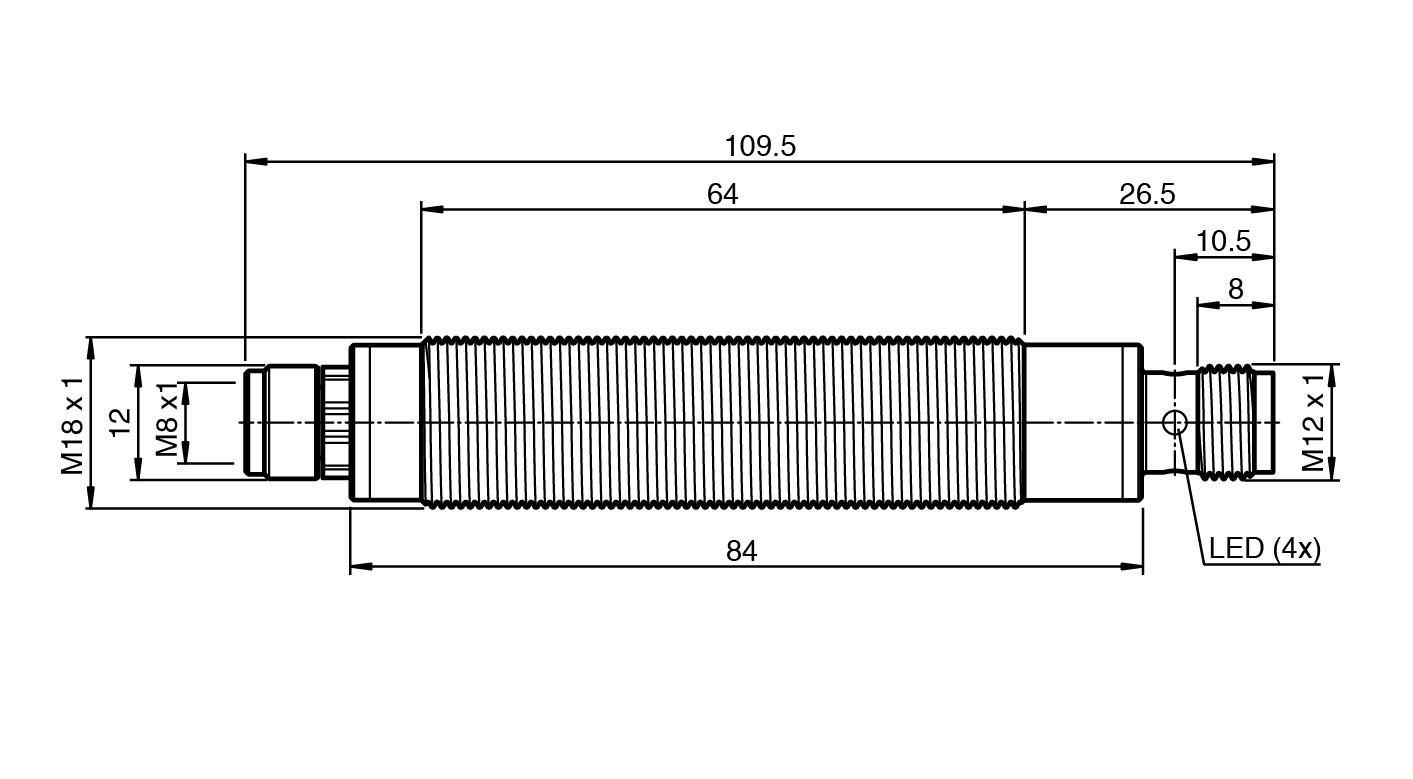

安装	放大器：螺母，M18
拧紧扭矩	≤ 30 Nm
外壳	感应头： PEEK 450，30% 玻璃纤维放大器：不锈钢 1.4305 / AISI 303
安装材料	安装支架由 3.3206 铝材制成
螺纹	M12 x 1
针脚数	4

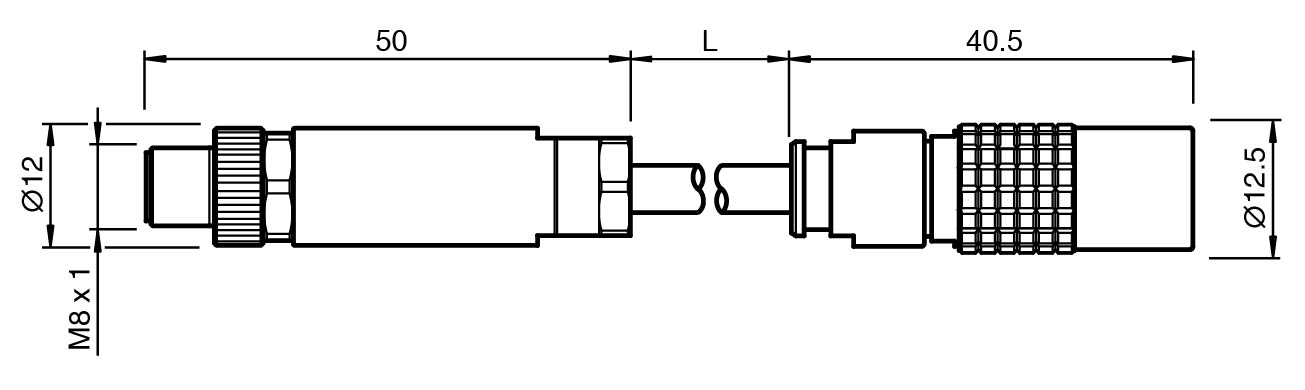

连接组件	传感头侧的附加 M8 插接头接插件，M8 直头 A 型 4 针插头转 LEMO 直头 A 型 4 针插口，PFA 黑色缆线，带屏蔽
电缆直径	3,9 mm
弯曲半径	固定安装 7,5 x 缆线直径移动式 15 x 缆线直径
材料	PFA
颜色	黑色
芯数	3
线芯横截面积	0,34 mm2
屏蔽	光栅
长度	1,2 m 组件长度规格：传感头缆线： 0,2 m 连接缆线： 1 m

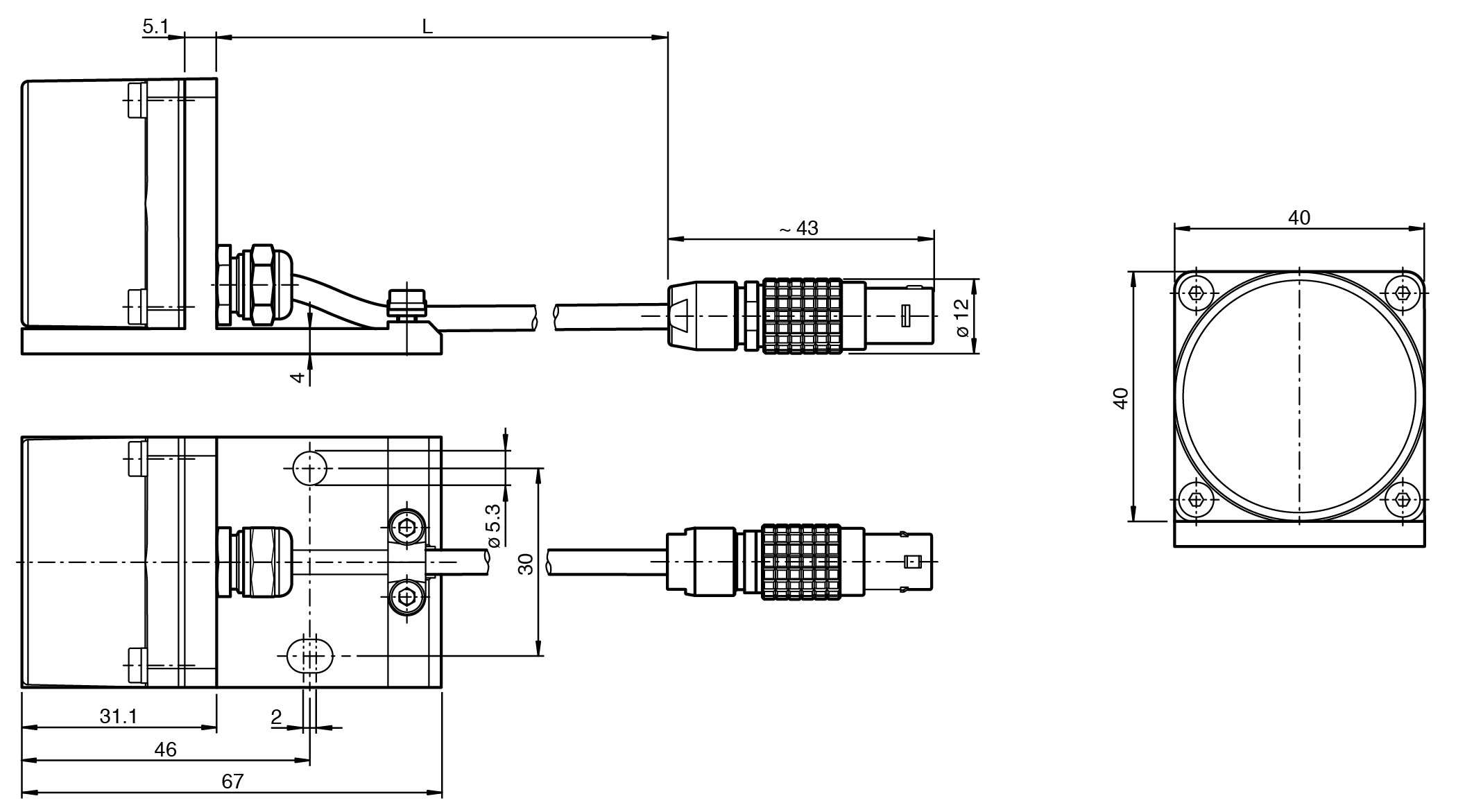

高度	44 mm 传感头
宽度	40 mm 传感头
长度	67 mm 传感头
默认设置	PNP，常开
供货范围	供货范围包含 2 颗自锁螺母
