TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 2 x 常开 (NO) |
|---|---|
| 输出类型 | PNP |
| 额定工作距离 | 3 mm |
| 安装 | 齐平安装 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 2,43 mm |
| 实际工作距离 | 2,7 ... 3,3 mm 类型 |
| 衰减系数 rAl | 0,5 |
| 衰减系数 rCu | 0,4 |
| 衰减系数 r304 | 1 |
| 衰减系数 rSt37 | 1,2 |
| 输出类型 | 3 线 |
| 工作电压 | 10 ... 30 V DC |
| 开关频率 | 0 ... 500 Hz |
| 迟滞 | 类型 5 % |
| 反极性保护 | 所有连接 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 3 V |
| 工作电流 | 0 ... 100 mA |
| 断态电流 | 0 ... 0,5 mA 类型 0,1 µA 在 25 °C 时 |
| 空载电流 | ≤ 25 mA |
| 可用前的时间延迟 | ≤ |
| 工作电压指示灯 | 绿色 LED |
| 开关状态指示灯 | 黄色 LED |
| MTTFd | 780 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 连接类型 | 带插头的固定缆线 |
| 外壳材料 | PBT |
| 感应面 | PBT |
| 防护等级 | IP67 |
| 连接器 | 连接器 |
| 螺纹M12 x 1拧紧扭矩0,6 Nm针脚数4材料不锈钢 V4A | 螺纹M12 x 1拧紧扭矩0,6 Nm针脚数4材料不锈钢 V4A |
| 电缆 | 电缆 |
| 电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数4线芯横截面积0,34 mm2长度L1,5 m | 电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数4线芯横截面积0,34 mm2长度L1,5 m |
| 质量 | 145 g |
| 紧固螺丝的紧固扭矩 | ≤ 5 Nm |

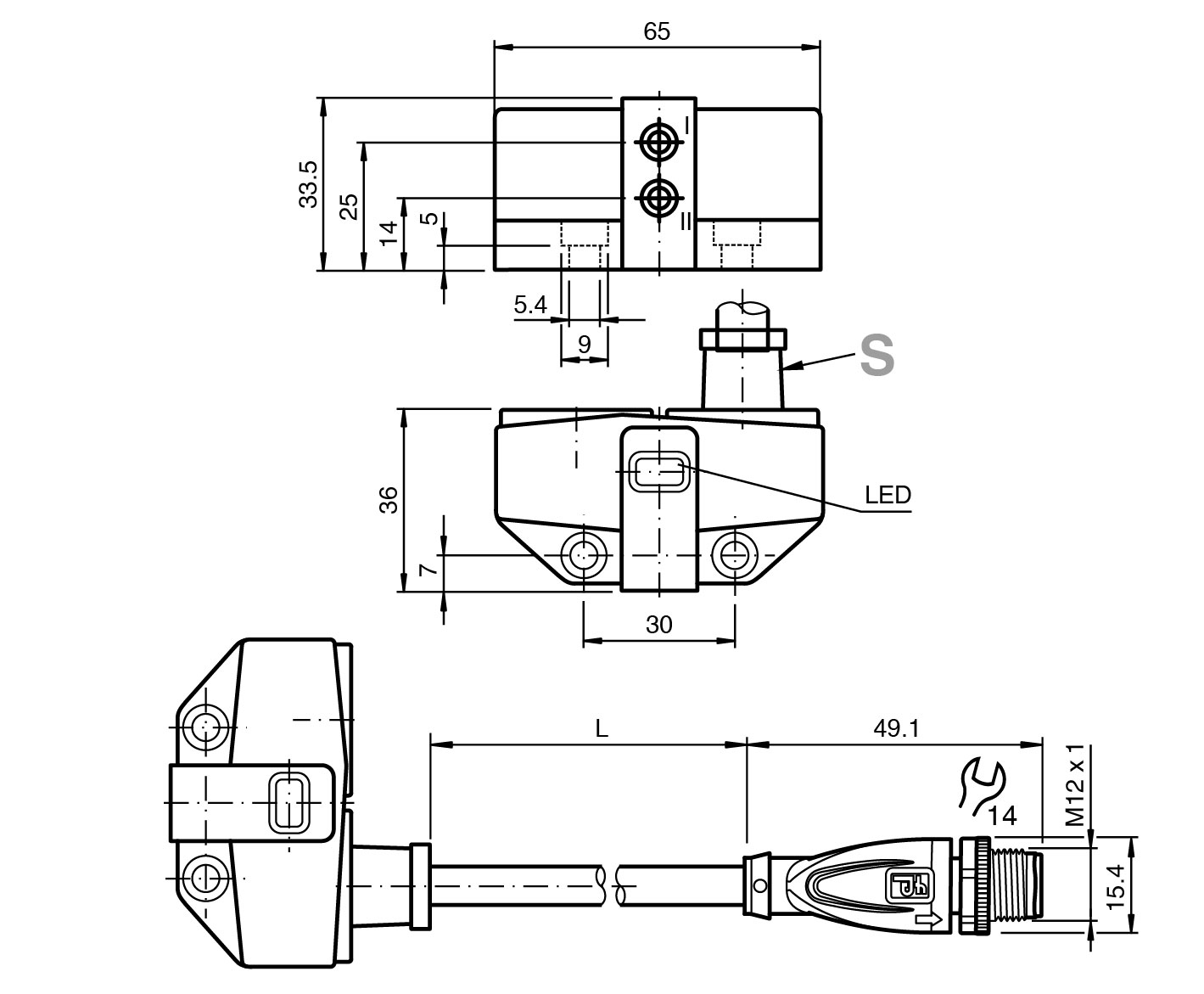

| 尺寸 | 尺寸 |
| 高度33,5 mm宽度65 mm长度36 mm | 高度33,5 mm宽度65 mm长度36 mm |
| 螺纹 | M12 x 1 |
| 拧紧扭矩 | 0,6 Nm |
| 针脚数 | 4 |
| 材料 | 不锈钢 V4A |
| 电缆直径 | 4,8 mm ± 0,2 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PVC |
| 颜色 | 灰色 |
| 芯数 | 4 |
| 线芯横截面积 | 0,34 mm2 |
| 长度 | 1,5 m |
| 高度 | 33,5 mm |
| 宽度 | 65 mm |
| 长度 | 36 mm |
