TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 2 x 常开 (NO) |
|---|---|
| 额定工作距离 | 3 mm |
| 安装 | 齐平安装 |
| 输出极性 | AC/DC |
| 确保操作距离 | 0 ... 2,43 mm |
| 衰减系数 rAl | 0,45 |
| 衰减系数 rCu | 0,38 |
| 衰减系数 r304 | 1 |
| 衰减系数 rSt37 | 1,04 |
| 输出类型 | 4 线 |
| 工作电压 | 20 ... 253 V AC/DC |
| 开关频率 | 25 Hz |
| 迟滞 | 类型 3 % |
| 反极性保护 | 是 |
| 短路保护 | 是 |
| 电压降 | ≤ 8 V |
| 工作电流 | 4 ... 400 mA |
| 断态电流 | ≤ 1,7 mA |
| 工作电压指示灯 | 绿色 LED |
| 开关状态指示灯 | 黄色 LED |
| MTTFd | 529 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| 防护等级 | II |
| 额定绝缘电压Ui253 V额定冲击耐受电压Uimp4 kV | 额定绝缘电压Ui253 V额定冲击耐受电压Uimp4 kV |
| UL 认证 | 通过 cULus 认证 负载类型：电阻性 外壳类型等级：类型 1 |
| CSA 认证 | 通过 cCSAus 认证，一般用途 |
| 额定绝缘电压 | 253 V |
| 额定冲击耐受电压 | 4 kV |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | PBT |
| 感应面 | PBT |
| 防护等级 | IP67 |
| 电缆 | 电缆 |
| 导线端箍是电缆直径5,2 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数4线芯横截面积0,5 mm2长度L5 m | 导线端箍是电缆直径5,2 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数4线芯横截面积0,5 mm2长度L5 m |
| 紧固螺丝的紧固扭矩 | ≤ 5 Nm |

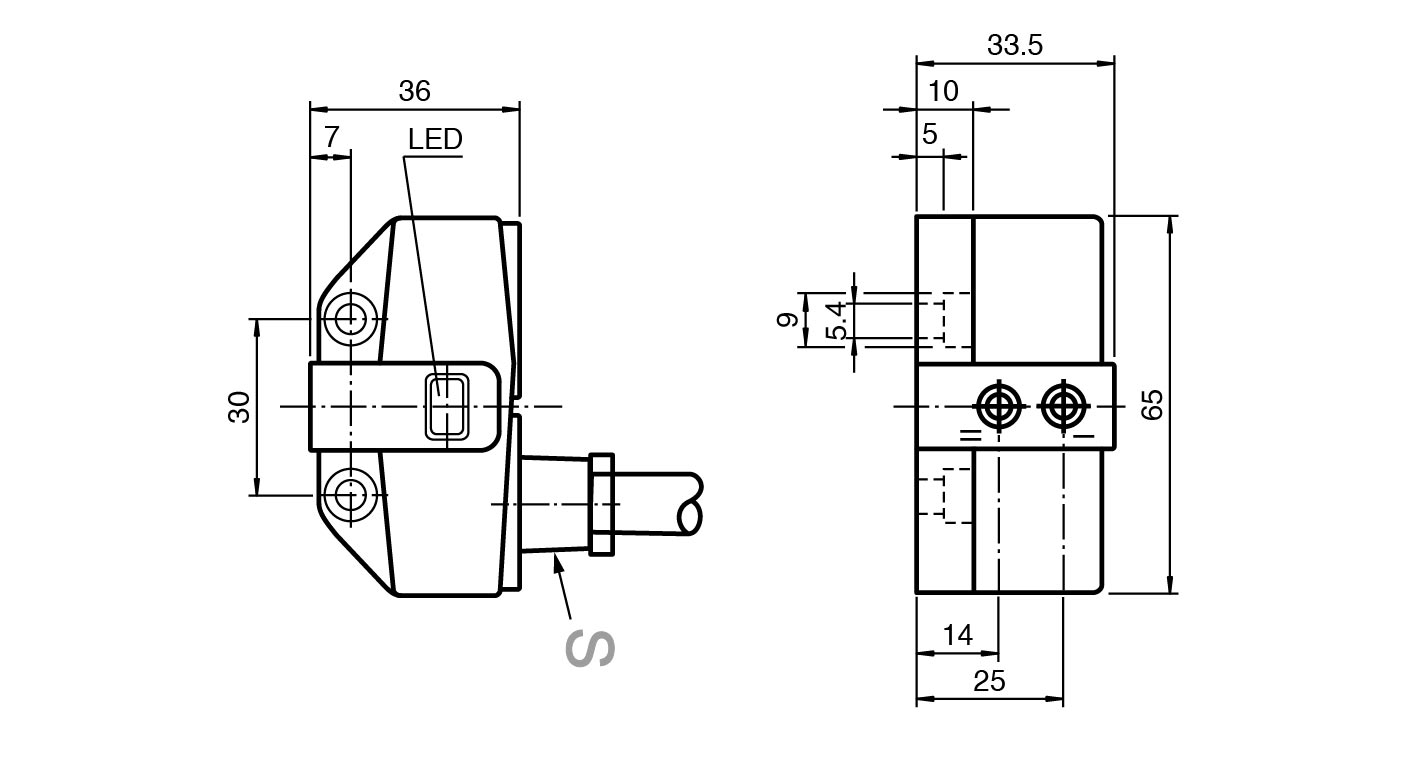

| 尺寸 | 尺寸 |
| 高度33,5 mm宽度65 mm长度36 mm | 高度33,5 mm宽度65 mm长度36 mm |
| 导线端箍 | 是 |
| 电缆直径 | 5,2 mm ± 0,2 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PVC |
| 颜色 | 灰色 |
| 芯数 | 4 |
| 线芯横截面积 | 0,5 mm2 |
| 长度 | 5 m |
| 高度 | 33,5 mm |
| 宽度 | 65 mm |
| 长度 | 36 mm |
