NBN3-F31-U8-V18

NBN3-F31-U8-V18 电感式传感器

订货号: 199144
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	2 x 常开 (NO)
额定工作距离	3 mm
安装	齐平安装
输出极性	AC/DC
确保操作距离	0 ... 2,43 mm
衰减系数 rAl	0,45
衰减系数 rCu	0,38
衰减系数 r304	1
衰减系数 rSt37	1,04

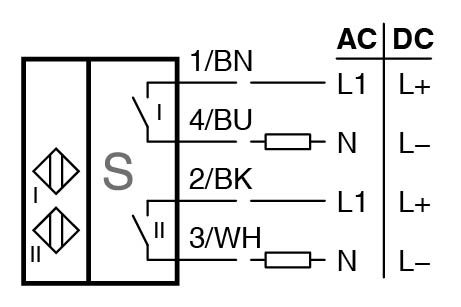

输出类型	4 线
工作电压	20 ... 253 V AC/DC
开关频率	25 Hz
迟滞	类型 3 %
反极性保护	是
短路保护	是
电压降	≤ 8 V
工作电流	4 ... 400 mA
断态电流	≤ 1,7 mA
工作电压指示灯	绿色 LED
开关状态指示灯	黄色 LED
MTTFd	529 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
防护等级	II
额定绝缘电压Ui253 V额定冲击耐受电压Uimp4 kV	额定绝缘电压Ui253 V额定冲击耐受电压Uimp4 kV
UL 认证	通过 cULus 认证负载类型：电阻性外壳类型等级：类型 1
CSA 认证	通过 cCSAus 认证，一般用途
额定绝缘电压	253 V
额定冲击耐受电压	4 kV
环境温度	-25 ... 70 °C (-13 ... 158 °F)
连接类型	连接器插头
外壳材料	PBT
感应面	PBT
防护等级	IP67
连接器	连接器
螺纹M18 x 1针脚数4	螺纹M18 x 1针脚数4
紧固螺丝的紧固扭矩	≤ 5 Nm

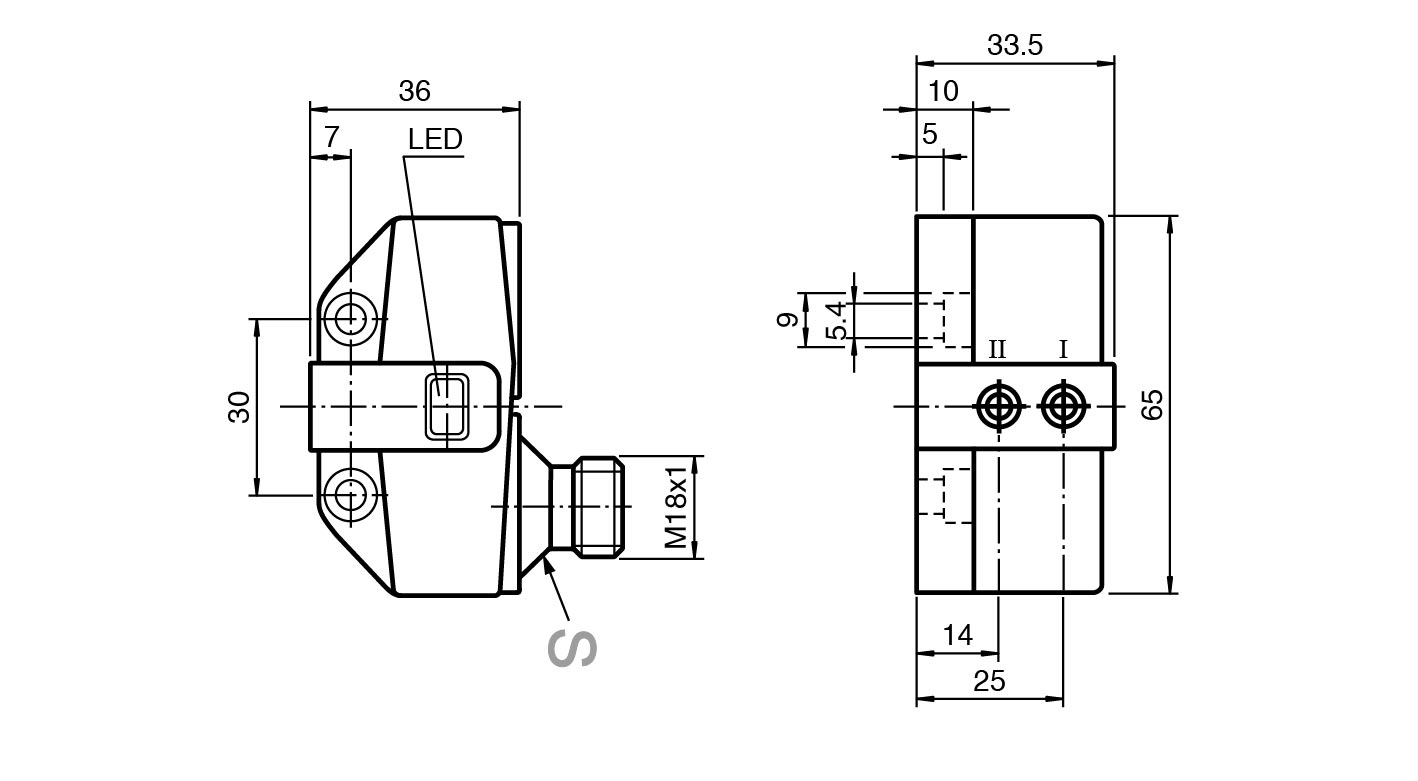

尺寸	尺寸
高度33,5 mm宽度65 mm长度36 mm	高度33,5 mm宽度65 mm长度36 mm
螺纹	M18 x 1
针脚数	4
高度	33,5 mm
宽度	65 mm
长度	36 mm
