倍加福

NBN3-F31-Z8-V1

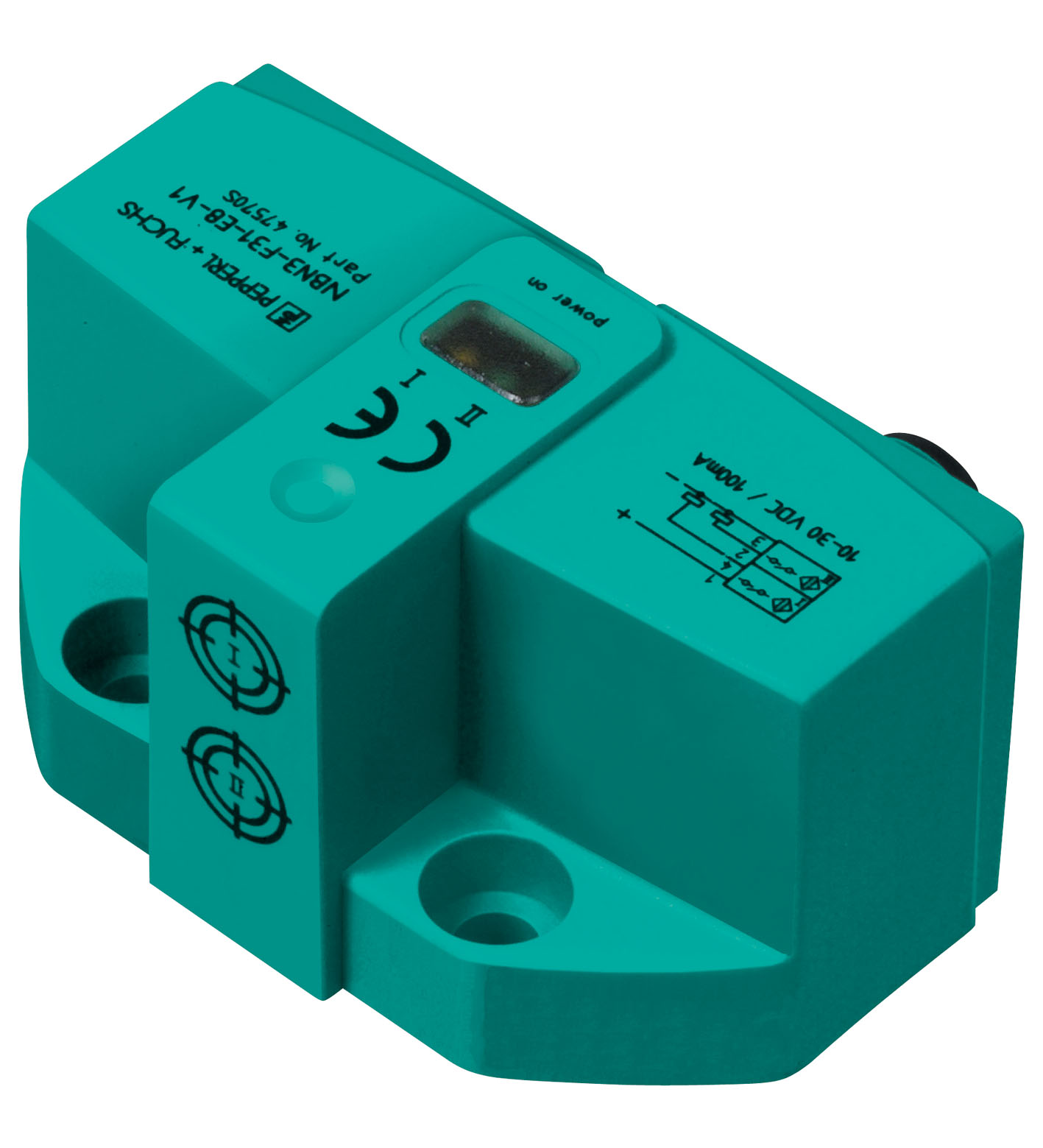

NBN3-F31-Z8-V1 电感式传感器

电感式传感器

TECHNICAL DATA

规格参数

通用规格

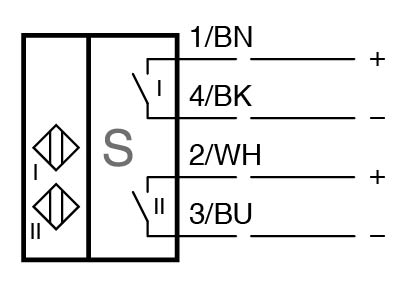

开关功能	2 x 常开 (NO)
输出类型	双线式
额定工作距离	3 mm
安装	齐平安装
输出极性	DC
确保操作距离	0 ... 2,43 mm
实际工作距离	2,7 ... 3,3 mm 类型 3 mm
衰减系数 rAl	0,5
衰减系数 rCu	0,4
衰减系数 r304	1
衰减系数 rSt37	1,1
输出类型	4 线
工作电压	6 ... 60 V DC
开关频率	0 ... 500 Hz
迟滞	类型 5 %
反极性保护	允许反接
短路保护	脉冲式
电压降	≤ 5,5 V
工作电流	4 ... 100 mA
最低工作电流	4 mA
断态电流	0,5 ... 0,9 mA 类型 0,65 mA
可用前的时间延迟	≤ 40 ms
开关状态指示灯	黄色 LED
紧固螺丝的紧固扭矩	0,4 Nm
MTTFd	570 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：电阻性电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 60 V DC 输出开关电流: 100 mA
CCC 认证	通过中国强制性产品认证 (CCC)
环境温度	-25 ... 70 °C (-13 ... 158 °F)
连接类型	连接器插头
连接器外壳	金属
外壳材料	PBT
感应面	PBT
防护等级	IP67
连接器	连接器
螺纹M12 x 1针脚数4	螺纹M12 x 1针脚数4
质量	89 g
紧固螺丝的紧固扭矩	≤ 5 Nm

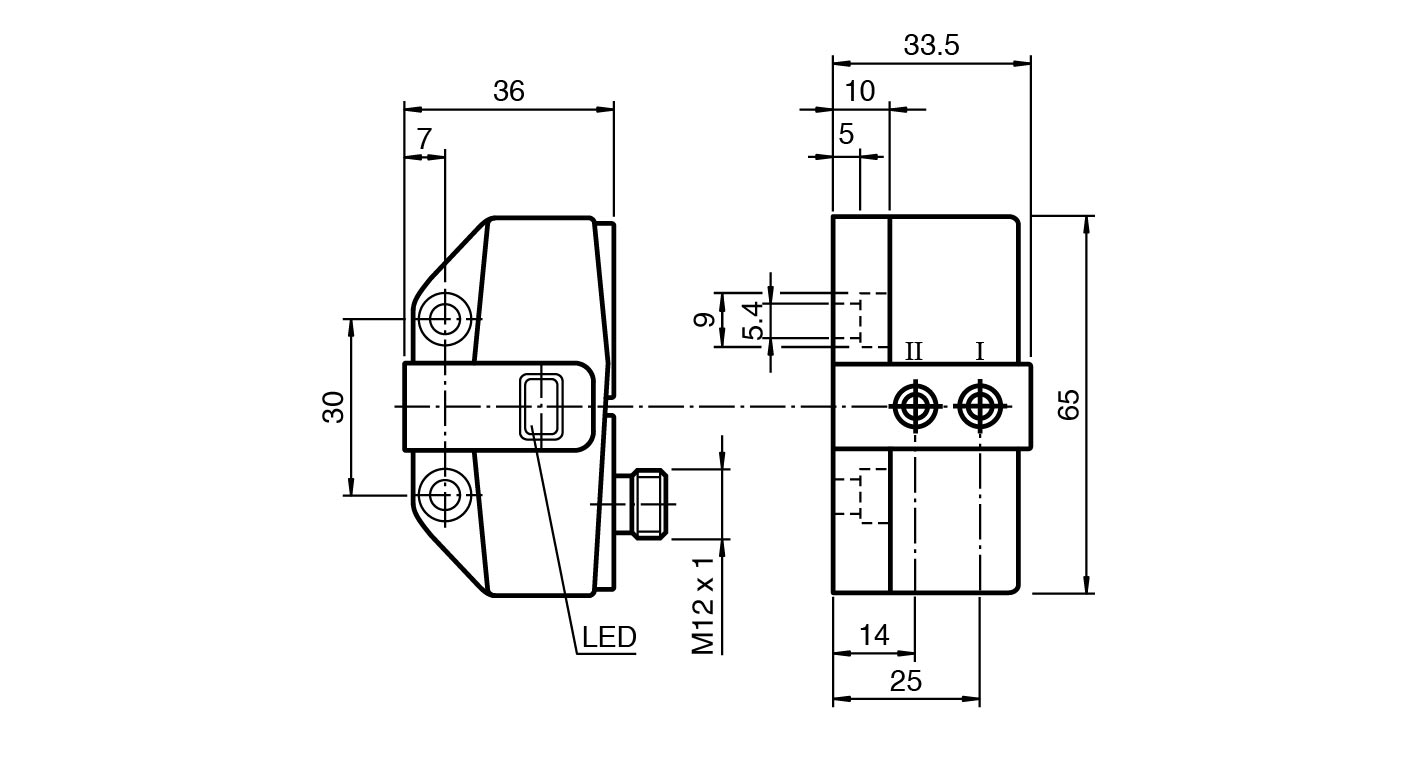

尺寸	尺寸
高度33,5 mm宽度65 mm长度36 mm	高度33,5 mm宽度65 mm长度36 mm
螺纹	M12 x 1
针脚数	4
高度	33,5 mm
宽度	65 mm
长度	36 mm
