倍加福

NBN3-F31K-E8-Y114754

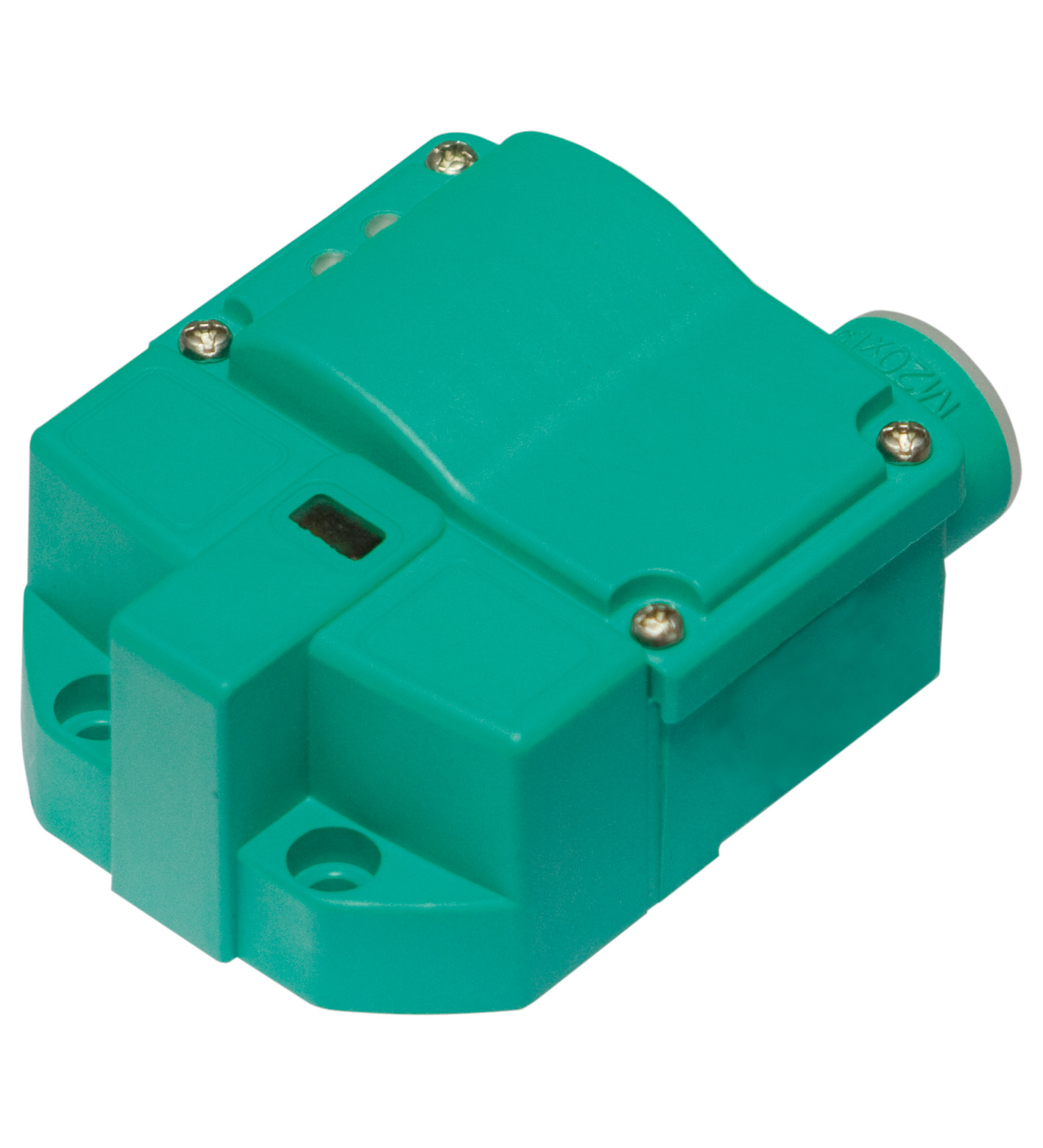

NBN3-F31K-E8-Y114754 电感式传感器

电感式传感器

TECHNICAL DATA

规格参数

通用规格

开关功能	2 x 常开 (NO)
输出类型	PNP
额定工作距离	3 mm
安装	齐平安装
输出极性	DC
确保操作距离	0 ... 2,43 mm
实际工作距离	2,7 ... 3,3 mm 类型
衰减系数 rAl	0,5
衰减系数 rCu	0,4
衰减系数 r304	1
衰减系数 rSt37	1,2

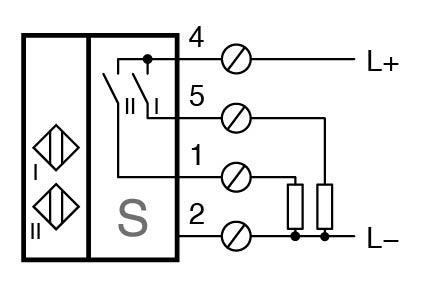

输出类型	4 线
工作电压	10 ... 30 V
开关频率	0 ... 500 Hz
迟滞	类型 5 %
反极性保护	所有连接
短路保护	脉冲式
电压降	≤ 3 V
工作电流	0 ... 100 mA
断态电流	0 ... 0,5 mA 类型 0,1 µA
空载电流	≤ 25 mA
工作电压指示灯	绿色 LED
开关状态指示灯	黄色 LED
MTTFd	780 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：电阻性电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 100 mA
环境温度	-25 ... 70 °C (-13 ... 158 °F)
连接（系统侧）	螺丝端子，最小拧紧扭矩 0.5 Nm 剥线长度 7 mm
线芯横截面积（系统侧）	刚性： 0,14 ... 2,5 mm2 柔性： 0,14 ... 1,5 mm2 挠性，带铁芯端套： 0,25 ... 1,5 mm2
外壳材料	PBT
感应面	PBT
防护等级	IP67
紧固螺丝的紧固扭矩	≤ 5 Nm
拧紧扭矩，外壳螺丝	1 Nm
拧紧扭矩，缆线密封接头	M20 x 1.5； max. 7 Nm

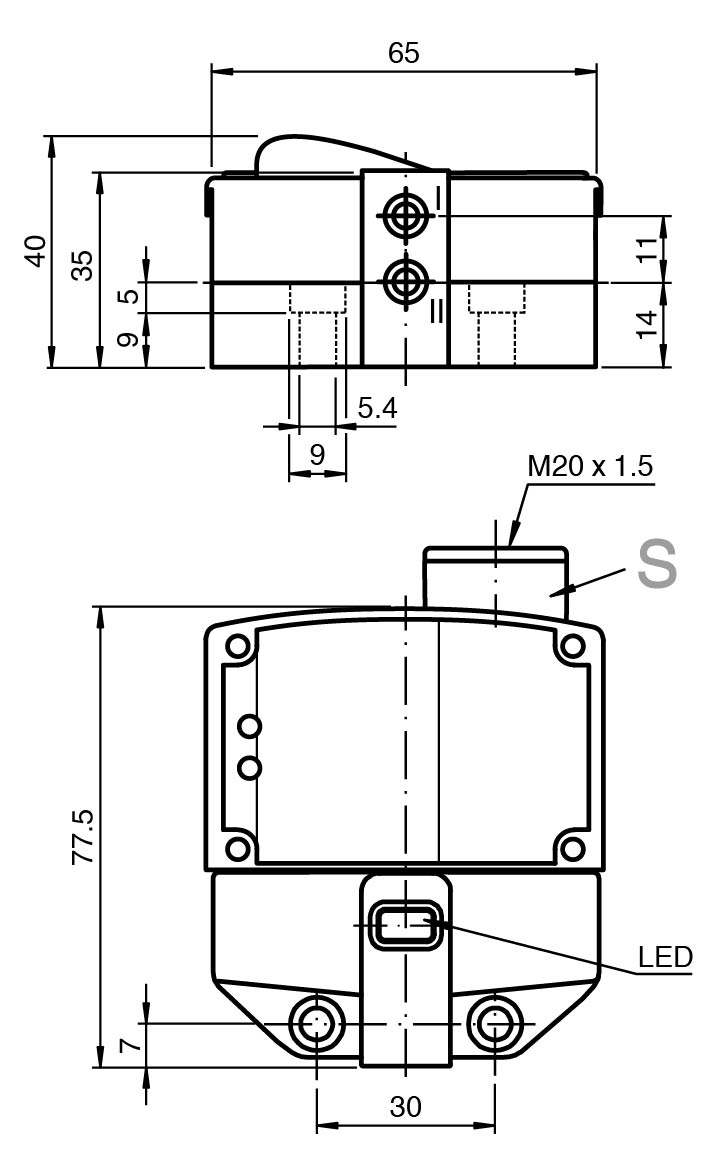

尺寸	尺寸
高度35,5 mm宽度65 mm长度77,5 mm	高度35,5 mm宽度65 mm长度77,5 mm
高度	35,5 mm
宽度	65 mm
长度	77,5 mm
