倍加福

NBN3-F31K2-E8-B13-S

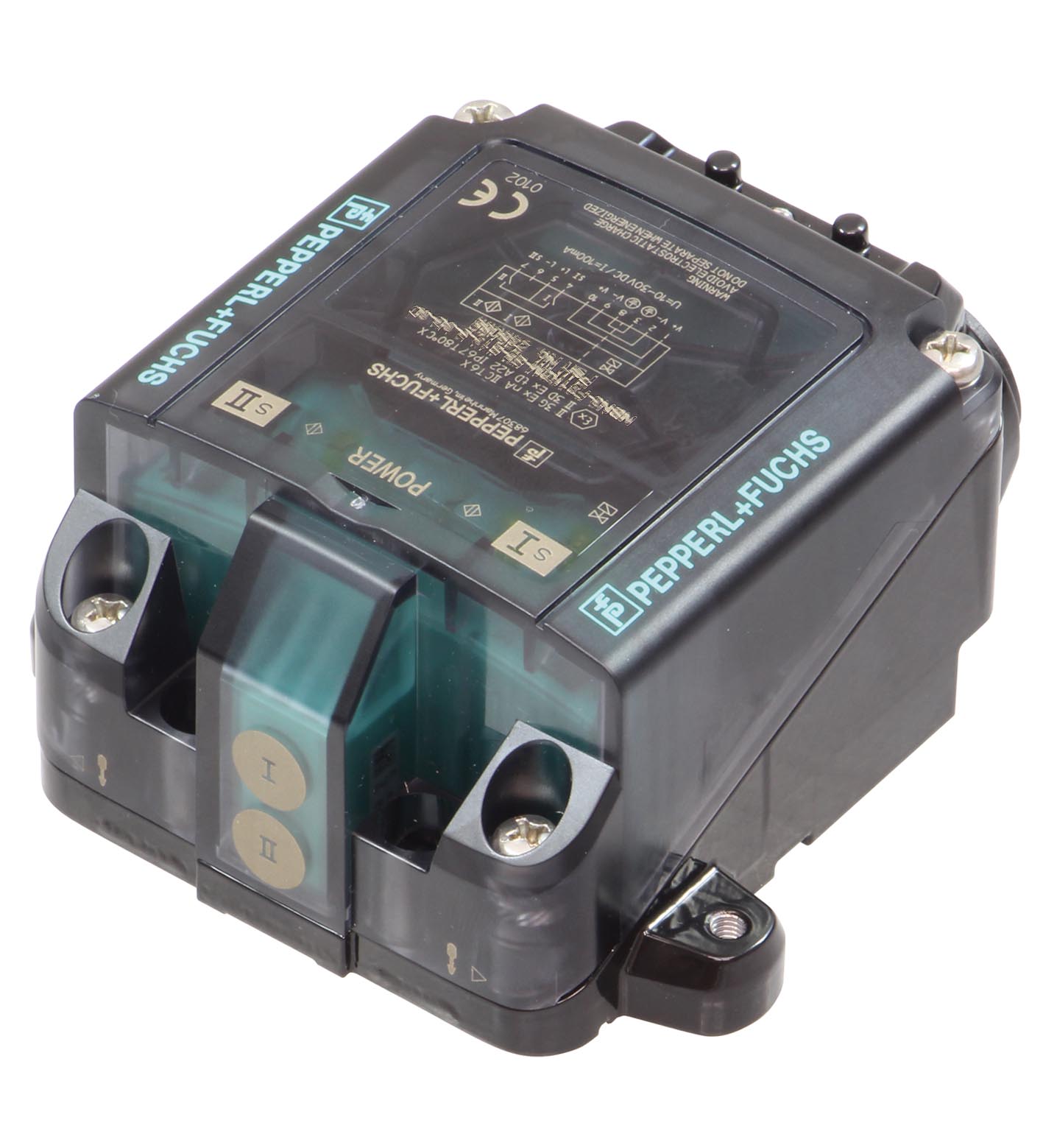

NBN3-F31K2-E8-B13-S 电感式传感器

订货号: 235086
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	2 x 常开 (NO)
输出类型	PNP
额定工作距离	2,5 mm
安装	非齐平安装
输出极性	DC
确保操作距离	0 ... 2,05 mm
输出类型	4 线
工作电压	10 ... 30 V
开关频率	0 ... 100 Hz
迟滞	类型 5 %
反极性保护	所有连接
短路保护	脉冲式
电压降	≤ 3 V
工作电流	0 ... 100 mA
断态电流	0 ... 0,5 mA 类型 0,1 µA
空载电流	≤ 25 mA
工作电压指示灯	绿色 LED
开关状态指示灯	黄色 LED
通道状态指示灯	黄色 LED
MTTFd	490 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
电压	最大 32 V DC
电流	最大 240 mA
短路保护	无
反极性保护	是的，输出 LED 接反时不能工作，因此将向电磁阀提供更多电能
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：电阻性电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 200 mA
环境温度	-40 ... 75 °C (-40 ... 167 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接（系统侧）	螺丝端子， M20 x 1.5 缆线密封接头
线芯横截面积（系统侧）	1.5/2.5 mm2 柔性/刚性
外壳材料	针对室外使用进行了优化的、坚固耐用的半透明聚碳酸酯 (PC)
外壳底座	PC
防护等级	IP66 / IP68 / IP69
紧固螺丝的紧固扭矩	≤ 5 Nm
拧紧扭矩，外壳螺丝	1,5 Nm
拧紧扭矩，缆线密封接头	M20 x 1.5； max. 7 Nm
拧紧扭矩，盲塞	1 Nm

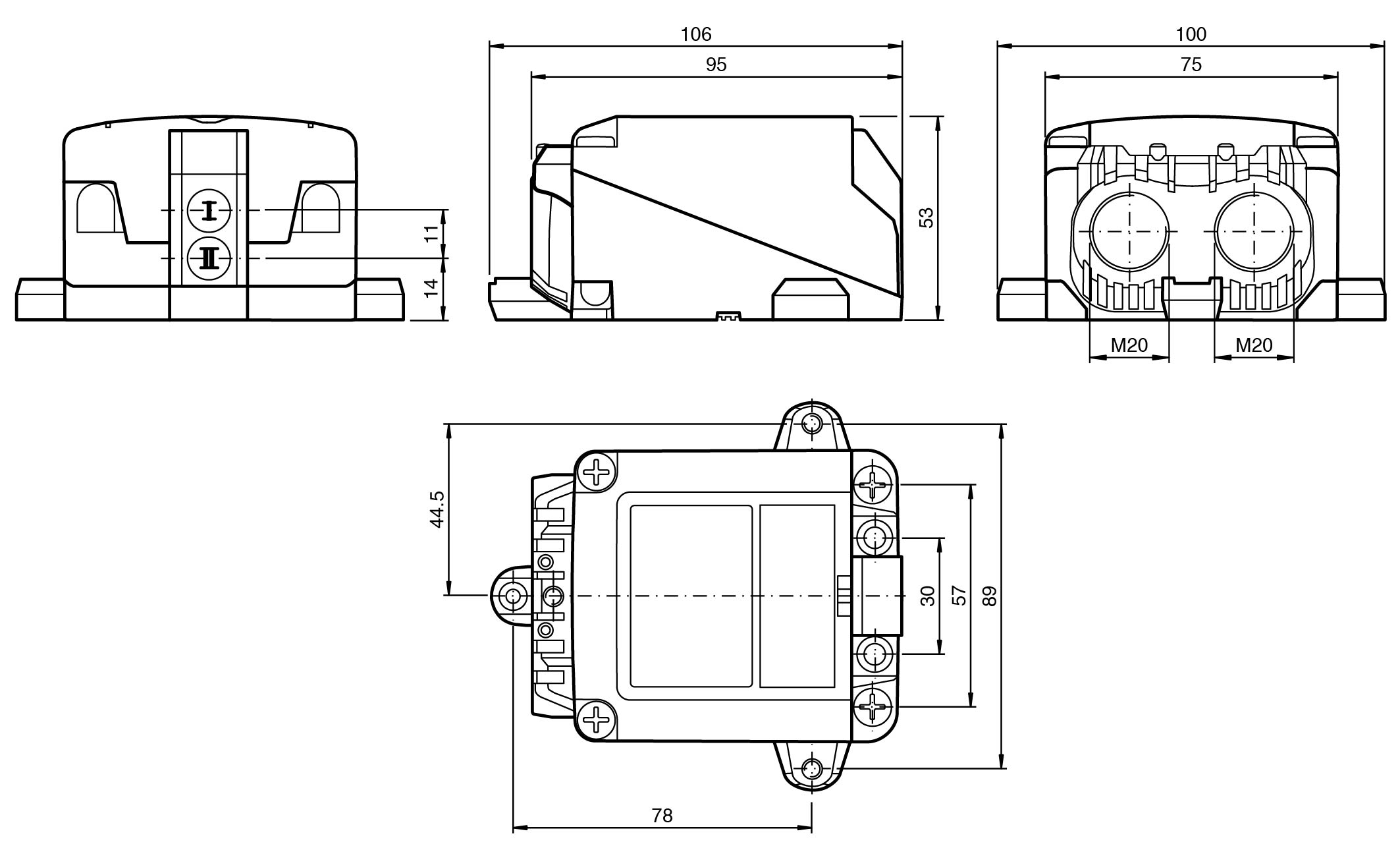

尺寸	尺寸
高度53 mm宽度100 mm长度106 mm	高度53 mm宽度100 mm长度106 mm
高度	53 mm
宽度	100 mm
长度	106 mm

DOCUMENTS & DOWNLOADS

资料与附件

产品数据表 Datasheet

语言：en

已就绪 · 可下载下载文件

STP 三维图纸 3-D

已就绪 · 可下载下载文件
