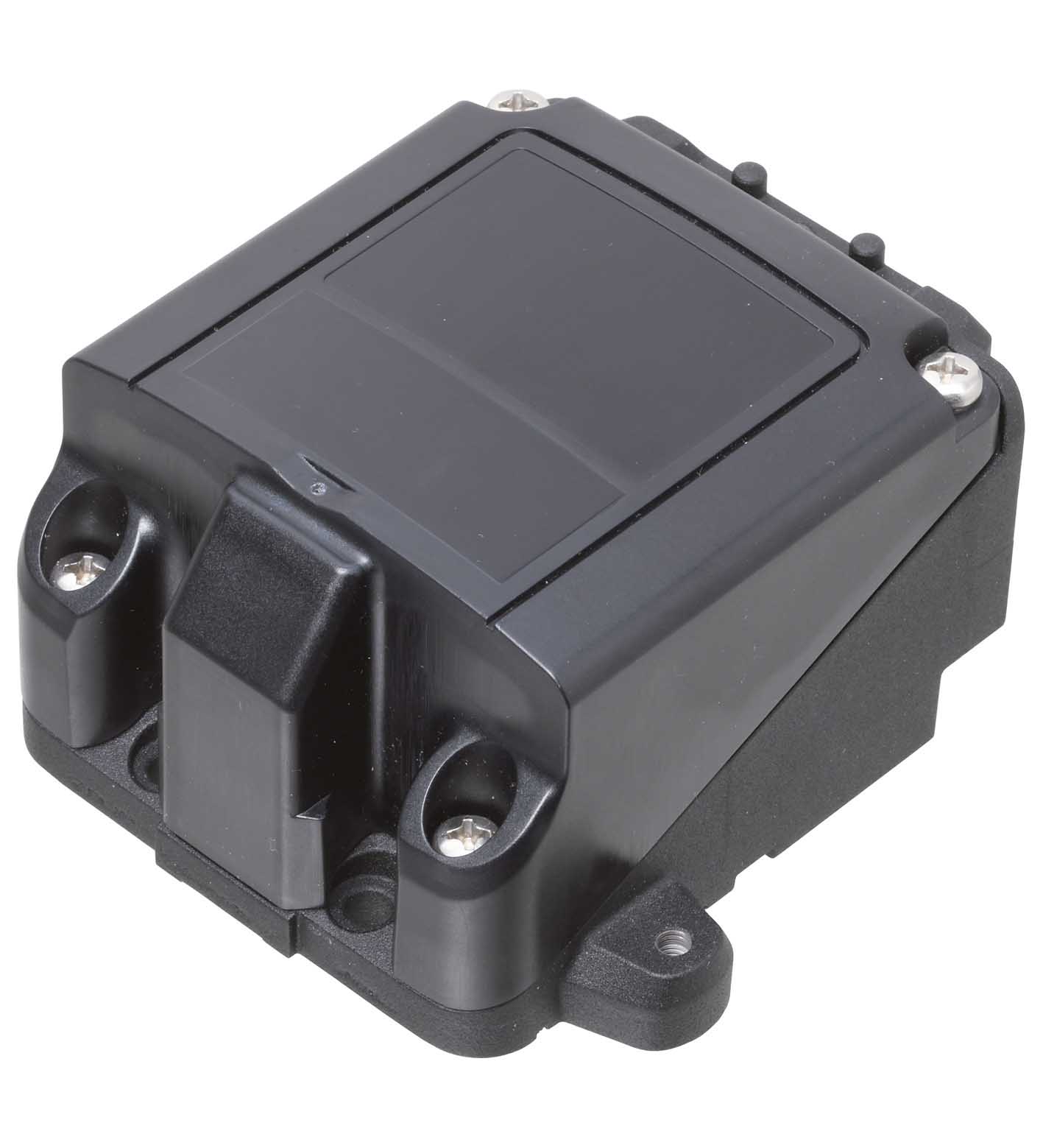

产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 2 x 常开 (NO) |
|---|---|
| 输出类型 | PNP |
| 额定工作距离 | 2,5 mm |
| 安装 | 非齐平安装 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 2,05 mm |
| 输出类型 | 4 线 |
| 工作电压 | 10 ... 30 V |
| 开关频率 | 0 ... 100 Hz |
| 迟滞 | 类型 5 % |
| 反极性保护 | 所有连接 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 3 V |
| 工作电流 | 0 ... 100 mA |
| 断态电流 | 0 ... 0,5 mA 类型 0,1 µA |
| 空载电流 | ≤ 25 mA |
| MTTFd | 490 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 电压 | 最大 32 V DC |
| 电流 | 最大 240 mA |
| 短路保护 | 无 |
| 反极性保护 | 是的，输出 LED 接反时不能工作，因此将向电磁阀提供更多电能 |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| IECEx 认证 | IECEx 认证 |
| 设备保护级别 GcIECEx TUR 20.0062X设备保护级别 DcIECEx TUR 20.0068X | 设备保护级别 GcIECEx TUR 20.0062X设备保护级别 DcIECEx TUR 20.0068X |
| ATEX 认证 | ATEX 认证 |
| 设备保护级别 GcTüV 20 ATEX 8592 X设备保护级别 DcTüV 20 ATEX 8598 X | 设备保护级别 GcTüV 20 ATEX 8592 X设备保护级别 DcTüV 20 ATEX 8598 X |
| CCC 认证 | CCC 认证 |
| 危险位置2024322315005979 2024322315005980 | 危险位置2024322315005979 2024322315005980 |
| 设备保护级别 Gc | IECEx TUR 20.0062X |
| 设备保护级别 Dc | IECEx TUR 20.0068X |
| 设备保护级别 Gc | TüV 20 ATEX 8592 X |
| 设备保护级别 Dc | TüV 20 ATEX 8598 X |
| 危险位置 | 2024322315005979 2024322315005980 |
| 环境温度 | -40 ... 75 °C (-40 ... 167 °F) ， 有关在危险区域使用的限制，请参见使用手册 |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |

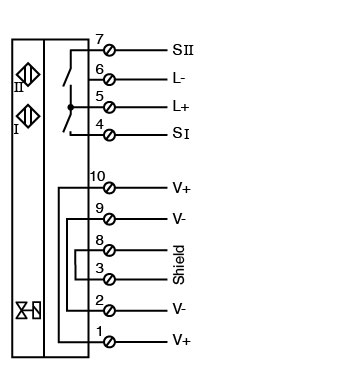

| 连接类型 | 螺丝接线端子 |
| 连接（系统侧） | 螺丝接线端子 ， M20 x 1.5 缆线密封接头 ， 可用螺纹长度 13.5 mm ， 最大旋入深度 13.5 mm 接地连接带接地螺丝，仅适用于横截面积为 4 mm2 的导线，请使用实芯线或带导线端套圈的绞线 |
| 连接（阀侧） | 螺丝端子 ， 缆线密封接头 M20 x 1.5 |
| 外壳材料 | PC（Makrolon，玻璃纤维加固） |
| 外壳底座 | 铝粉末涂层 |
| 防护等级 | IP67 ; 通过 BT65-F31K2-RG-EN-01 和 SH-F31K2-B13 可实现额外防护等级 IP66/IP69 |
| 端接组件 | 端接组件 |
| 编号10连接类型对于具有 7 mm 拆除长度的铜线连接 拧紧扭矩 0.5 ...0.6 Nm类型螺丝端子块，插接式终端容量导线横截面积为 0.25 ...2.5 mm2 ， 软线/硬线 对于多线连接：两根电线应具有相同的横截面积，范围为 0.25 ...1 mm2 | 编号10连接类型对于具有 7 mm 拆除长度的铜线连接 拧紧扭矩 0.5 ...0.6 Nm类型螺丝端子块，插接式终端容量导线横截面积为 0.25 ...2.5 mm2 ， 软线/硬线 对于多线连接：两根电线应具有相同的横截面积，范围为 0.25 ...1 mm2 |
| 紧固螺丝的紧固扭矩 | ≤ 5 Nm |
| 拧紧扭矩，外壳螺丝 | 1,5 Nm |
| 接地螺丝拧紧扭矩 | 1,5 Nm |
| 拧紧扭矩，缆线密封接头 | M20 x 1.5； max. 11 Nm |
| 拧紧扭矩，盲塞 | 2 Nm |

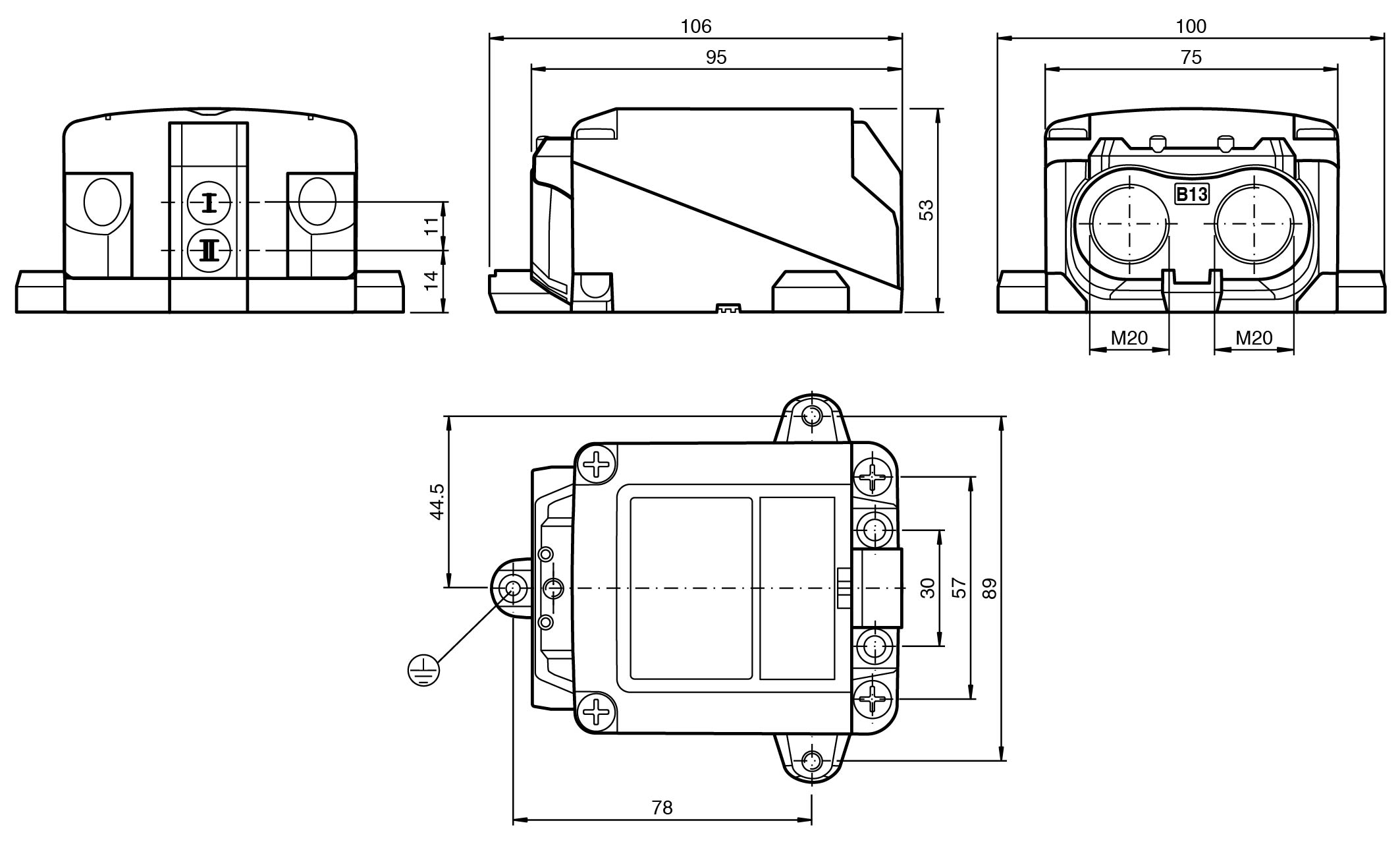

| 尺寸 | 尺寸 |
| 高度53 mm宽度100 mm长度106 mm | 高度53 mm宽度100 mm长度106 mm |
| 编号 | 10 |
| 连接类型 | 对于具有 7 mm 拆除长度的铜线连接 拧紧扭矩 0.5 ...0.6 Nm |
| 类型 | 螺丝端子块，插接式 |
| 终端容量 | 导线横截面积为 0.25 ...2.5 mm2 ， 软线/硬线 对于多线连接：两根电线应具有相同的横截面积，范围为 0.25 ...1 mm2 |
| 高度 | 53 mm |
| 宽度 | 100 mm |
| 长度 | 106 mm |
| 在危险区域使用： | 参见使用说明书 |
