倍加福

NBN4-12GK50-E2-1,5M-V1

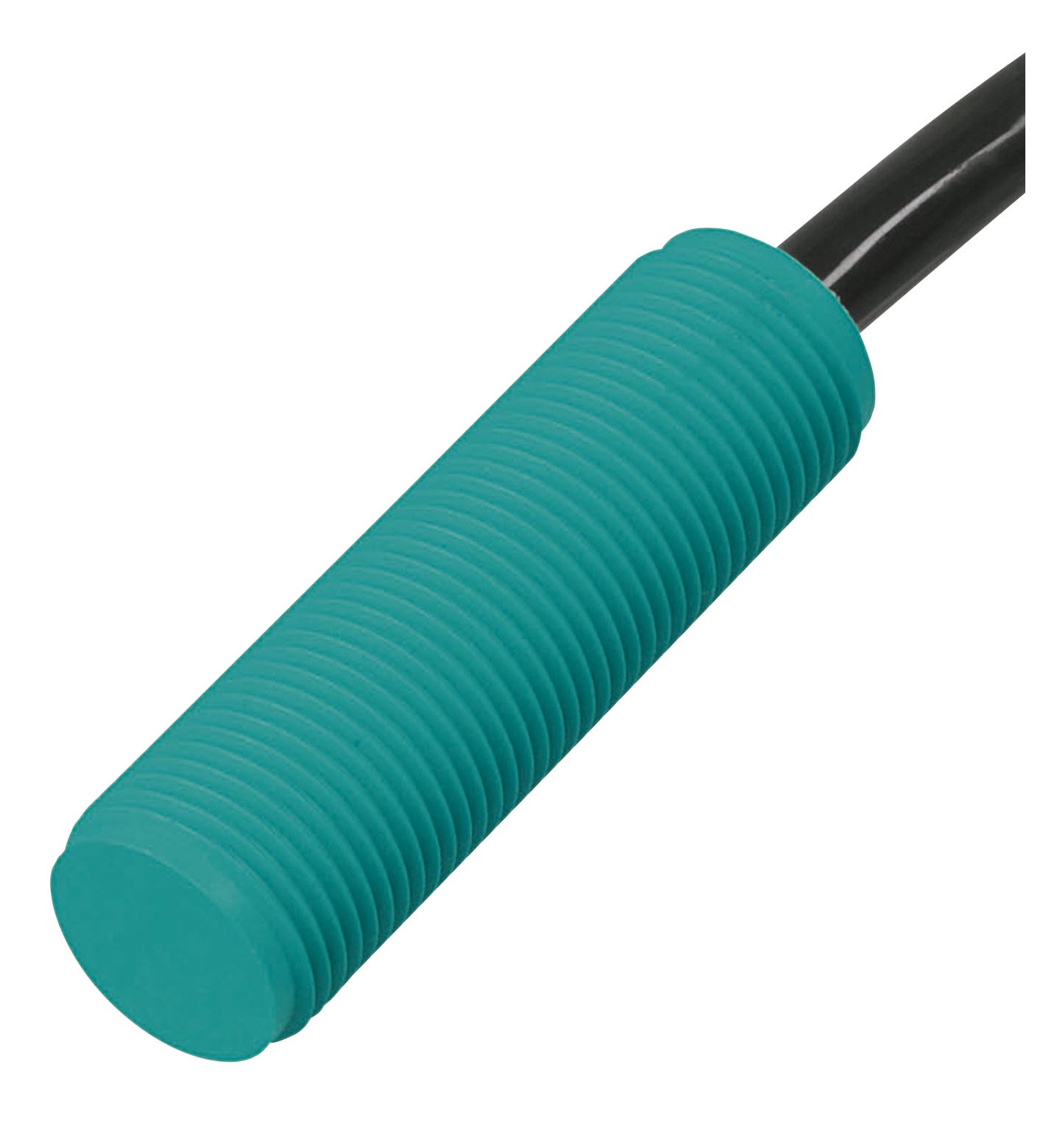

NBN4-12GK50-E2-1,5M-V1 电感式传感器

订货号: 230555
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	PNP
额定工作距离	4 mm
安装	非齐平
输出极性	DC
确保操作距离	0 ... 3,24 mm
衰减系数 rAl	0,5
衰减系数 rCu	0,4
衰减系数 r304	0,8
输出类型	3 线
工作电压	10 ... 30 V
开关频率	0 ... 1200 Hz
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 3 V
工作电流	0 ... 200 mA
断态电流	0 ... 0,5 mA 类型 0,1 µA 在 25 °C 时
空载电流	≤ 17 mA
开关状态指示灯	黄色 LED
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 200 mA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
连接类型	带插头的固定缆线
外壳材料	PBT
感应面	PBT
防护等级	IP68 / IP69K
连接器	连接器
螺纹M12 x 1拧紧扭矩≤ 0,6 Nm针脚数3	螺纹M12 x 1拧紧扭矩≤ 0,6 Nm针脚数3
电缆	电缆
电缆直径3,5 mm ± 0,1 mm弯曲半径> 10 x 缆线直径材料PUR颜色灰色芯数3线芯横截面积0,14 mm2长度L1,5 m	电缆直径3,5 mm ± 0,1 mm弯曲半径> 10 x 缆线直径材料PUR颜色灰色芯数3线芯横截面积0,14 mm2长度L1,5 m

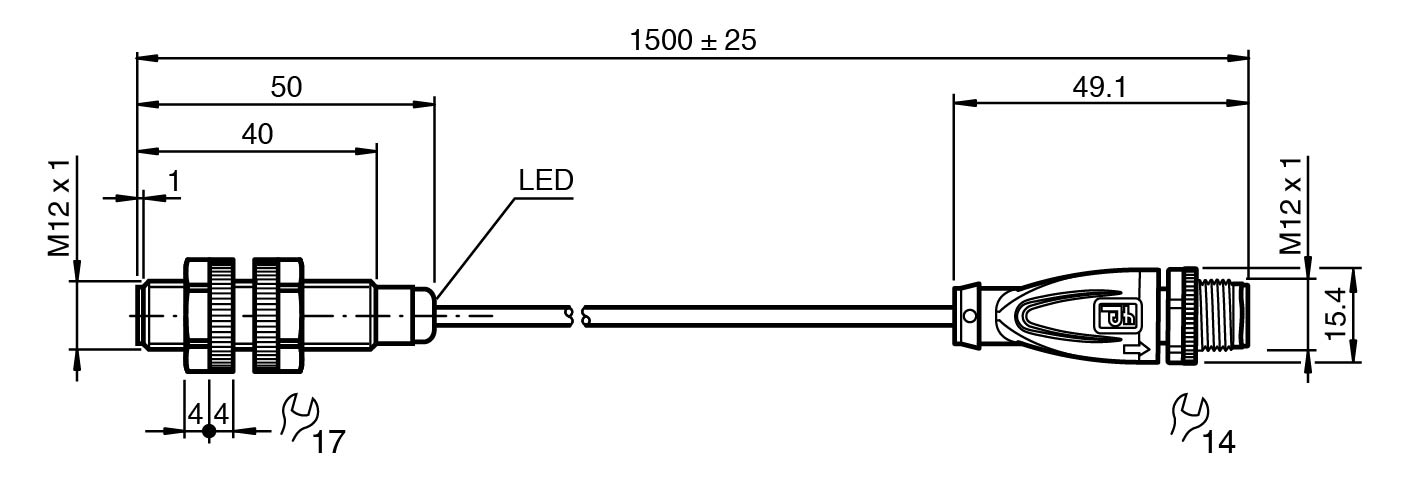

尺寸	尺寸
长度50 mm直径12 mm	长度50 mm直径12 mm
注意	只能使用随附的螺母
螺纹	M12 x 1
拧紧扭矩	≤ 0,6 Nm
针脚数	3
电缆直径	3,5 mm ± 0,1 mm
弯曲半径	> 10 x 缆线直径
材料	PUR
颜色	灰色
芯数	3
线芯横截面积	0,14 mm2
长度	1,5 m
长度	50 mm
直径	12 mm
