TECHNICAL DATA
规格参数
通用规格

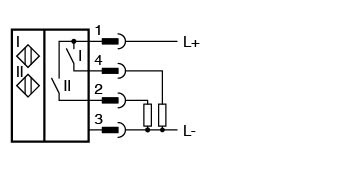

| 开关功能 | 2 x 常开 (NO) |
|---|---|
| 输出类型 | PNP |
| 额定工作距离 | 4 mm |
| 安装 | 齐平安装 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 3,24 mm |
| 实际工作距离 | 3,6 ... 4,4 mm 类型 |
| 衰减系数 rAl | 0,5 |
| 衰减系数 rCu | 0,4 |
| 衰减系数 r304 | 1 |
| 衰减系数 rSt37 | 1,1 |
| 输出类型 | 3 线 |
| 工作电压 | 10 ... 30 V DC |
| 开关频率 | 0 ... 1000 Hz |
| 迟滞 | 类型 5 % |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 2,5 V |
| 工作电流 | 0 ... 200 mA |
| 断态电流 | 0 ... 0,5 mA 类型 0,1 µA 在 25 °C 时 |
| 空载电流 | ≤ 22,5 mA |
| 可用前的时间延迟 | ≤ 100 ms |
| 工作电压指示灯 | 绿色 LED |
| 开关状态指示灯 | 黄色 LED |
| MTTFd | 860 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 200 mA |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 连接类型 | 连接器插头 |
| 连接器外壳 | 金属 |
| 外壳材料 | PBT |
| 感应面 | PC |
| 防护等级 | IP67 |
| 连接器 | 连接器 |
| 螺纹M12 x 1针脚数4 | 螺纹M12 x 1针脚数4 |
| 质量 | 48 g |
| 紧固螺丝的紧固扭矩 | M5 x 25 : ≤ 2,7 Nm |

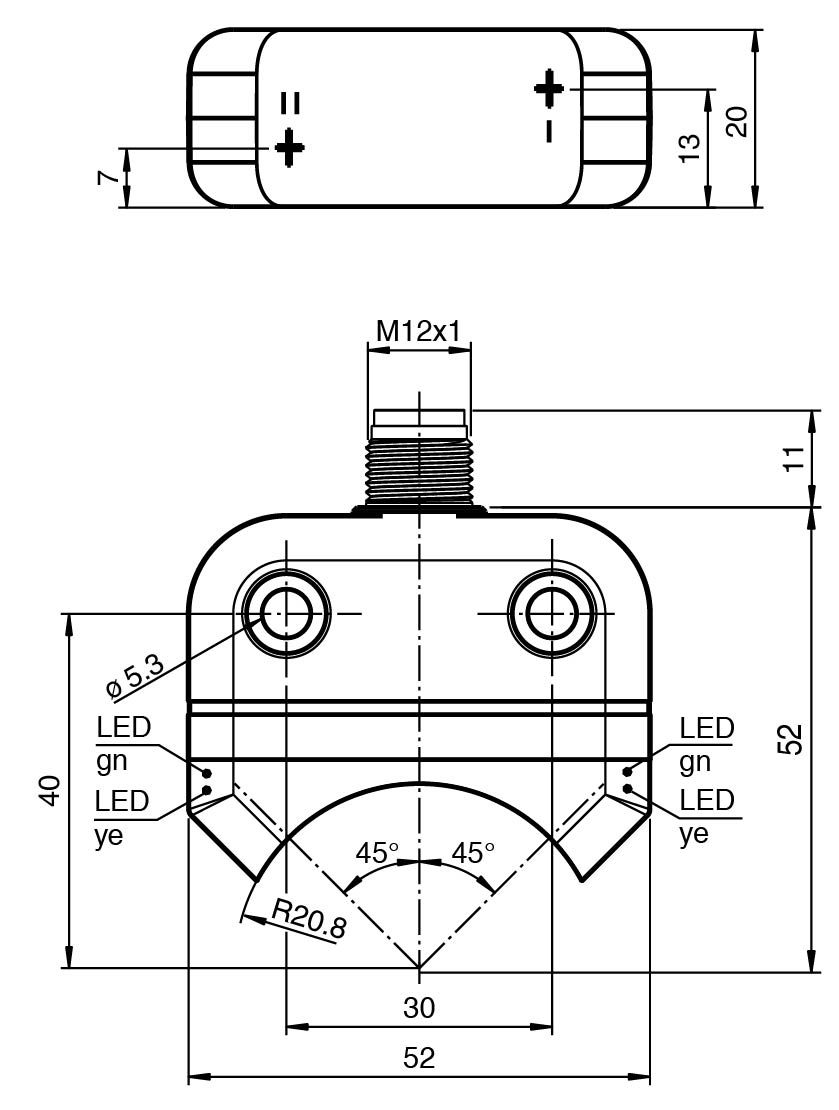

| 尺寸 | 尺寸 |
| 高度20 mm宽度52 mm长度52 mm | 高度20 mm宽度52 mm长度52 mm |
| 注意 | 安装在机械驱动器上 |
| 螺纹 | M12 x 1 |
| 针脚数 | 4 |
| 高度 | 20 mm |
| 宽度 | 52 mm |
| 长度 | 52 mm |
