倍加福

NBN4-F25L-E2-V1

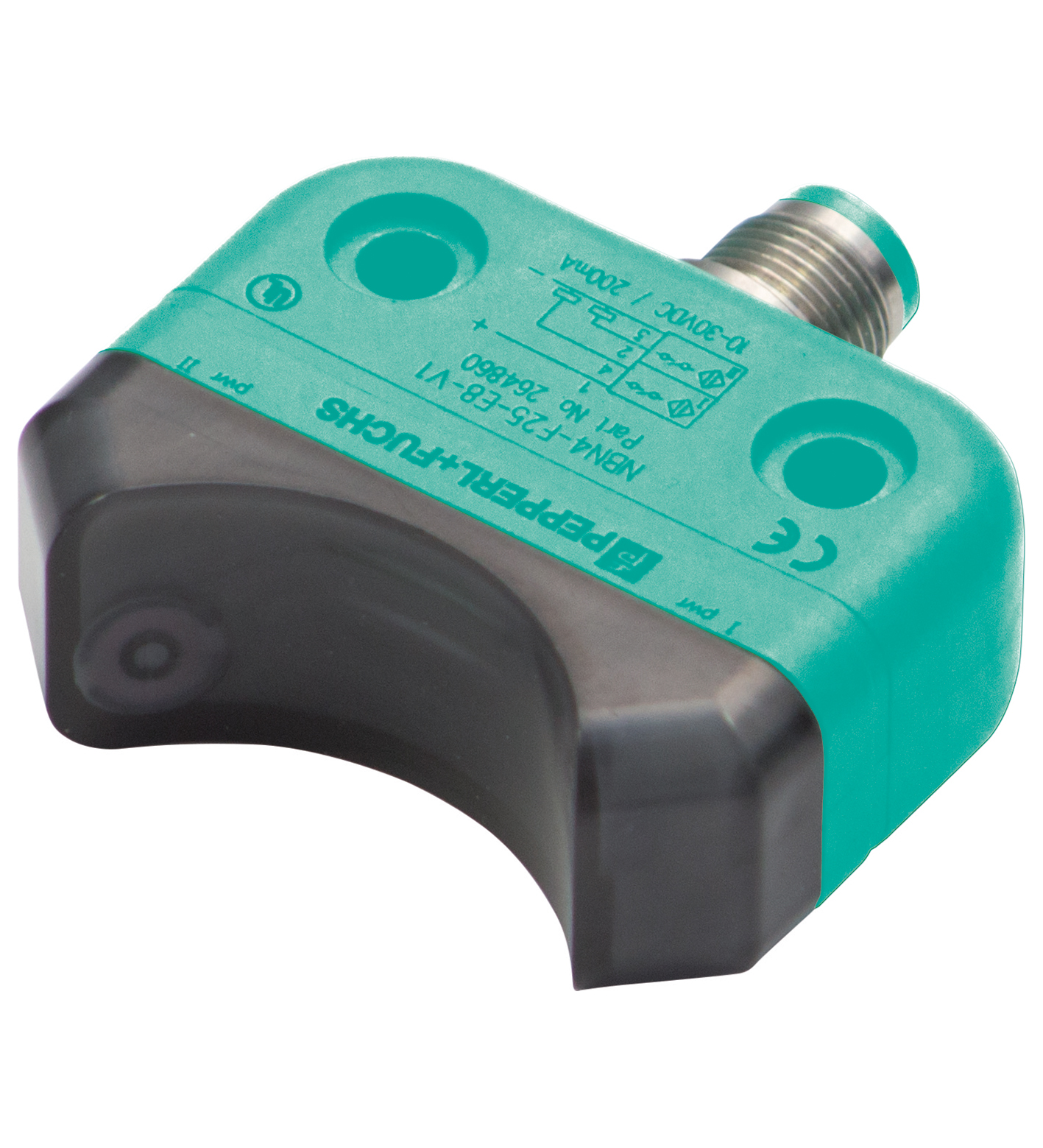

NBN4-F25L-E2-V1 电感式传感器

电感式传感器

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	PNP
额定工作距离	4 mm
安装	齐平安装
输出极性	DC
确保操作距离	0 ... 3,24 mm
实际工作距离	3,6 ... 4,4 mm 类型
衰减系数 rAl	0,5
衰减系数 rCu	0,4
衰减系数 r304	1
衰减系数 rSt37	1,1
输出类型	3 线
工作电压	10 ... 30 V DC
开关频率	0 ... 1000 Hz
迟滞	类型 5 %
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 2,5 V
工作电流	0 ... 200 mA
断态电流	0 ... 0,5 mA 类型 0,1 µA 在 25 °C 时
空载电流	≤ 22,5 mA
可用前的时间延迟	≤ 100 ms
工作电压指示灯	绿色 LED
开关状态指示灯	黄色 LED
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 100 mA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	连接器插头
连接器外壳	金属
外壳材料	PBT
感应面	PC
防护等级	IP67
连接器	连接器
螺纹M12 x 1针脚数4	螺纹M12 x 1针脚数4
质量	48 g
紧固螺丝的紧固扭矩	M5 x 25 : ≤ 2,7 Nm

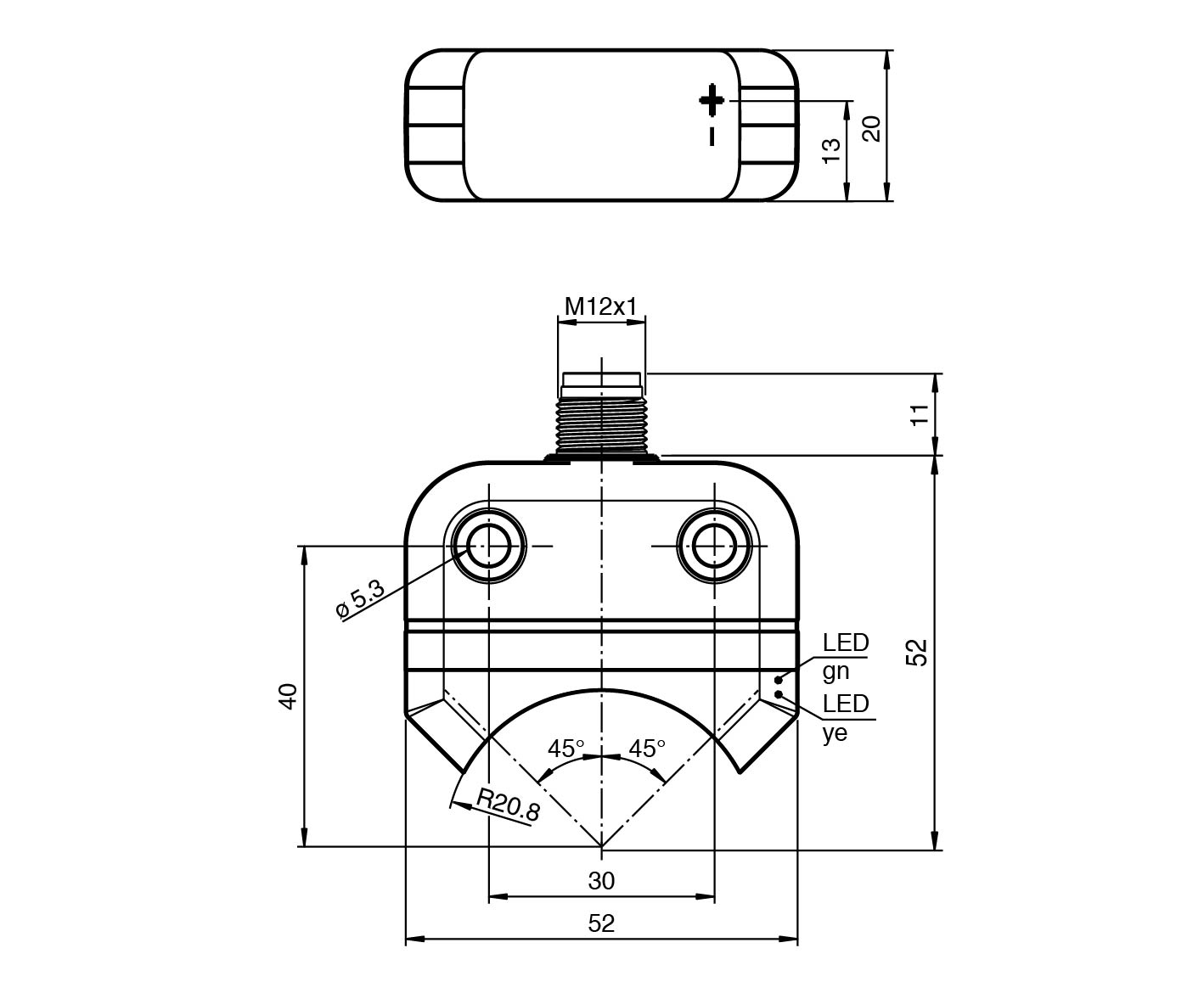

尺寸	尺寸
高度20 mm宽度52 mm长度52 mm	高度20 mm宽度52 mm长度52 mm
注意	安装在机械驱动器上
螺纹	M12 x 1
针脚数	4
高度	20 mm
宽度	52 mm
长度	52 mm
