倍加福

NBN4-F29-E3-5M

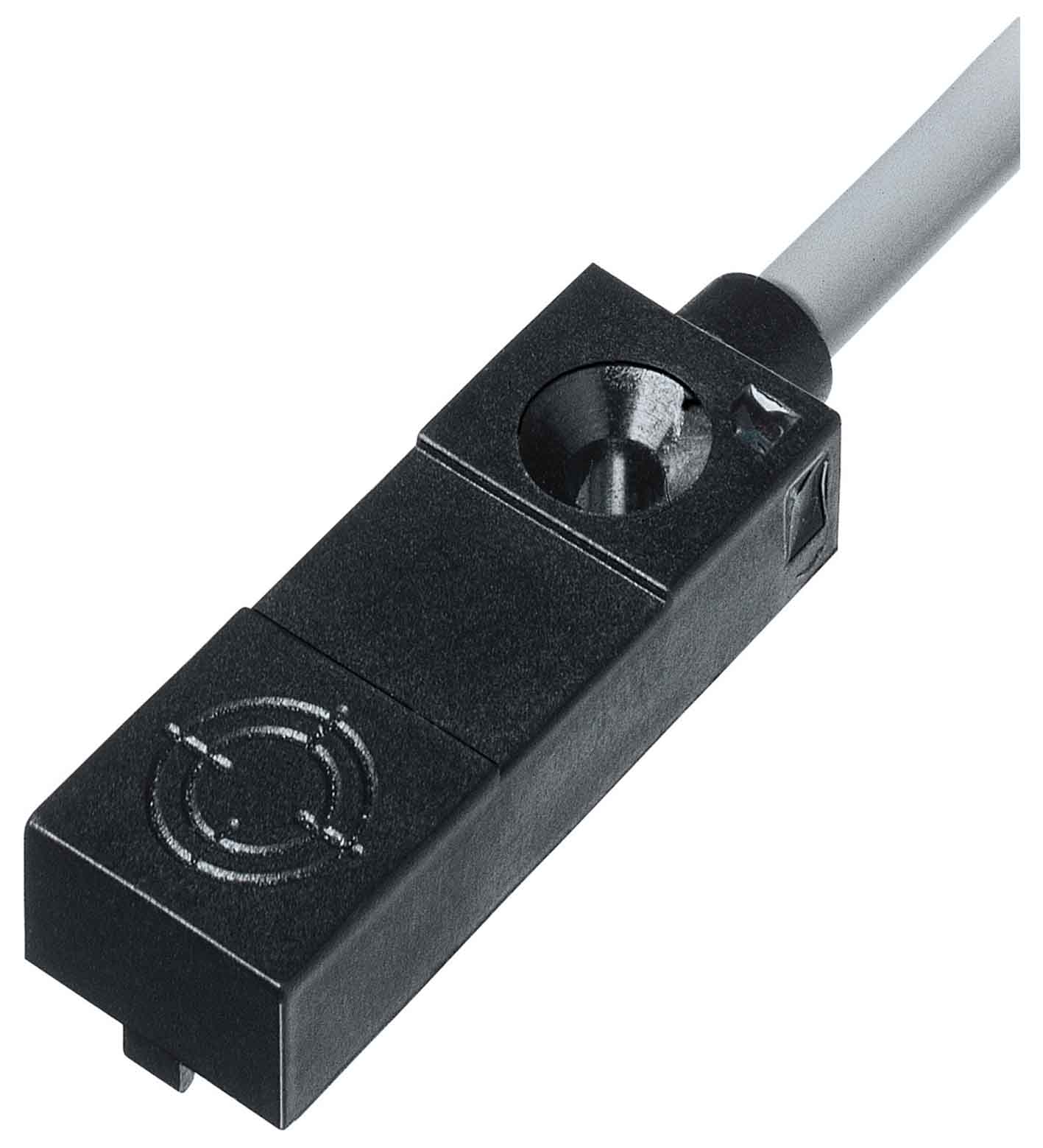

NBN4-F29-E3-5M 电感式传感器

订货号: 116288
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常闭 (NC)
输出类型	PNP
额定工作距离	4 mm
安装	非齐平
输出极性	DC
确保操作距离	0 ... 3,24 mm
衰减系数 rAl	0,4
衰减系数 rCu	0,3
衰减系数 r304	0,7

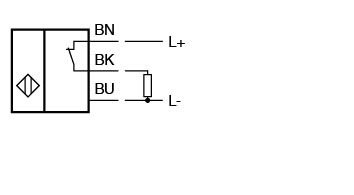

输出类型	3 线
工作电压	4,75 ... 30 V DC
开关频率	0 ... 1000 Hz
迟滞	类型 5 %
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 3 V
工作电流	0 ... 100 mA
断态电流	0 ... 0,5 mA 类型 0,1 µA 在 25 °C 时
空载电流	≤ 10 mA
可用前的时间延迟	≤ 5 ms
开关状态指示灯	黄色 LED
MTTFd	2133 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：电阻性电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 100 mA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	电缆
外壳材料	PPS
感应面	PPS
防护等级	IP67
电缆	电缆
导线端箍是电缆直径3,5 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数3线芯横截面积0,14 mm2长度L5 m	导线端箍是电缆直径3,5 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数3线芯横截面积0,14 mm2长度L5 m

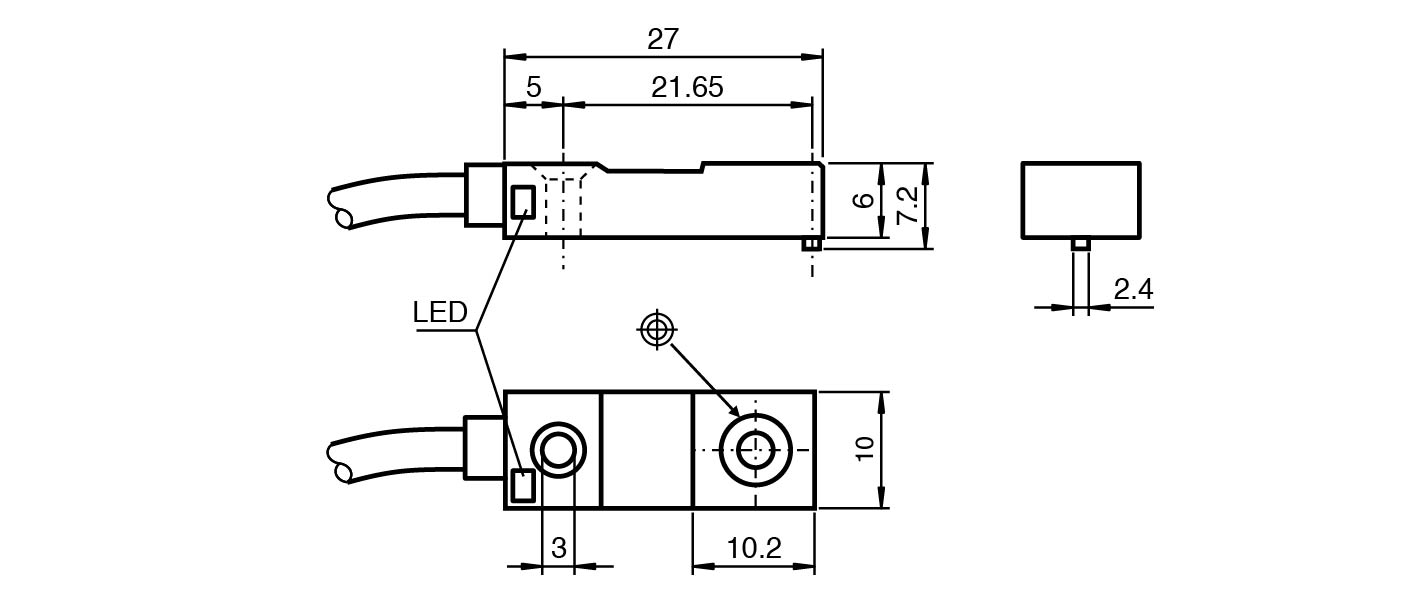

尺寸	尺寸
高度6 mm宽度10 mm长度27 mm	高度6 mm宽度10 mm长度27 mm
导线端箍	是
电缆直径	3,5 mm ± 0,2 mm
弯曲半径	> 10 x 缆线直径
材料	PVC
颜色	灰色
芯数	3
线芯横截面积	0,14 mm2
长度	5 m
高度	6 mm
宽度	10 mm
长度	27 mm
