产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | NPN |
| 额定工作距离 | 40 mm |
| 安装 | 非齐平 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 32,4 mm |
| 实际工作距离 | 36 ... 44 mm |
| 衰减系数 rAl | 0,3 |
| 衰减系数 rCu | 0,28 |
| 衰减系数 r304 | 0,75 |
| 衰减系数 rBrass | 0,38 |
| 输出类型 | 3 线 |
| 工作电压 | 10 ... 30 V DC |
| 开关频率 | 0 ... 180 Hz |
| 迟滞 | 类型 5 % |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 2 V |
| 工作电流 | 0 ... 200 mA |
| 断态电流 | 0 ... 0,5 mA |
| 空载电流 | ≤ 20 mA |
| 可用前的时间延迟 | 80 ms |
| 工作电压指示灯 | 绿色 LED |
| 开关状态指示灯 | 黄色 LED |
| MTTFd | 1510 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| 防护等级 | II |
| 额定绝缘电压Ui253 V额定冲击耐受电压Uimp4000 V | 额定绝缘电压Ui253 V额定冲击耐受电压Uimp4000 V |
| UL 认证 | 通过 cULus 认证 负载类型：一般用途 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 200 mA |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 船舶认证 | DNVGL TAA0000160 |
| 额定绝缘电压 | 253 V |
| 额定冲击耐受电压 | 4000 V |
| 环境温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 连接类型 | 连接器插头 |
| 外壳材料 | PA |
| 感应面 | PA |
| 防护等级 | IP68 / IP69K |
| 连接器 | 连接器 |
| 螺纹M12 x 1针脚数4 | 螺纹M12 x 1针脚数4 |
| 质量 | 155 g |

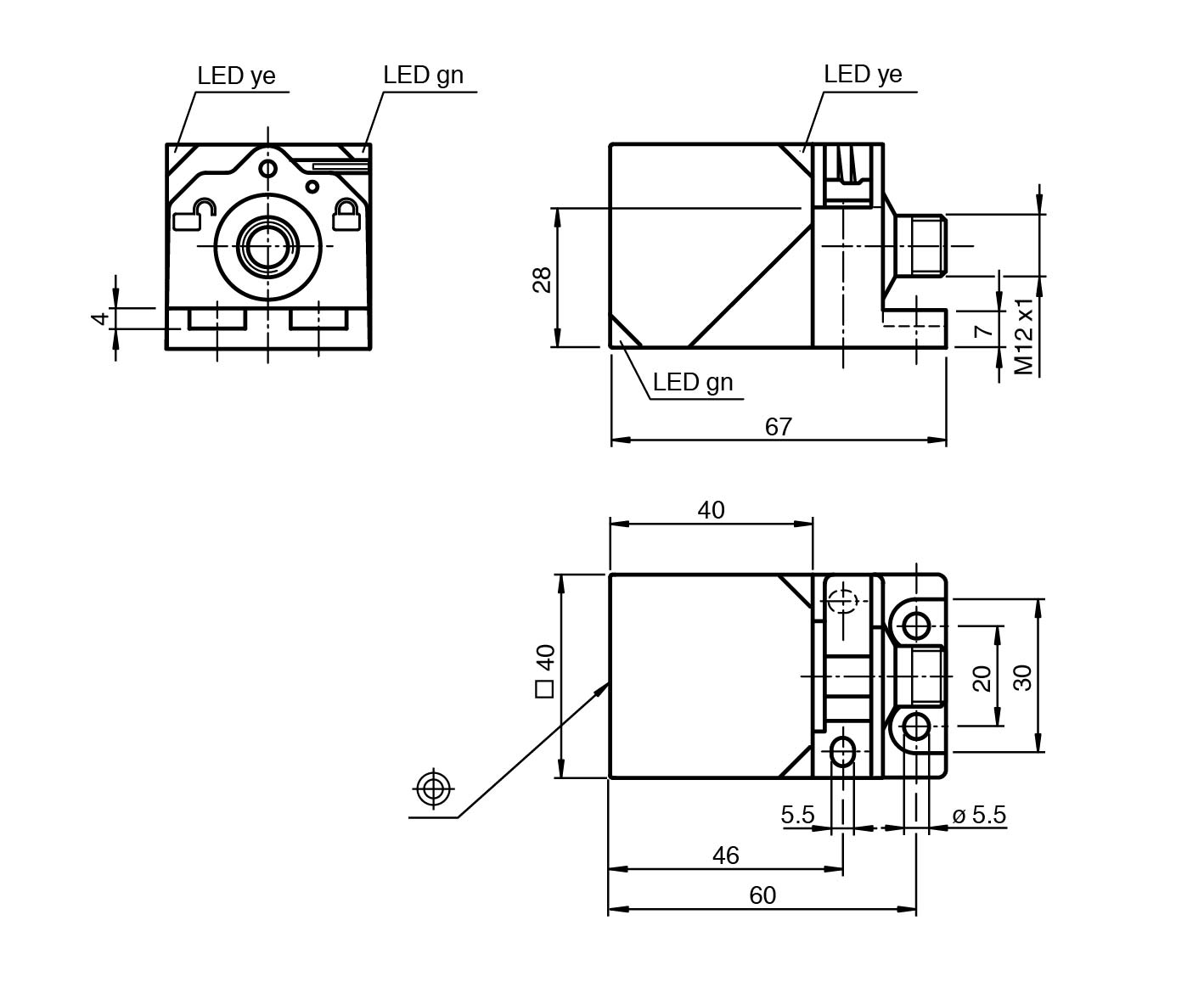

| 尺寸 | 尺寸 |
| 高度40 mm宽度40 mm长度67 mm | 高度40 mm宽度40 mm长度67 mm |
| 螺纹 | M12 x 1 |
| 针脚数 | 4 |
| 高度 | 40 mm |
| 宽度 | 40 mm |
| 长度 | 67 mm |
